Artikuluaren laburpena: A beroan ijetzitako I-habeaOso erabilia den altzairuzko sekzioa da, tolestura-erresistentzia praktikoa eta euskarri fidagarria eskaintzeko diseinatuta, industria-eraikinetarako, ekipamendu-oinarrietarako, plataformak eta hodi-euskarrietarako. Bere zeharkako geometria, altzairu-kalitatea, dimentsioak, fabrikazio-prozesua eta gainazalaren babesa ulertzeak ingeniariei eta erosketa-taldeei beren aplikazioetarako produktu egokia hautatzen laguntzen die.RonghengBeroan ijetzitako I habeak hornitzen ditu Q235B eta Q355B kalifikazioetan, 10#-tik 63# arteko tamaina arruntekin eta 6 m, 9 m eta 12 m-ko luzera estandarrak dituztenak. Gida honek zehaztapenak ebaluatu, material aukerak alderatu eta altzairuaren kontratazio plan zehatzagoa nola prestatu azaltzen du.

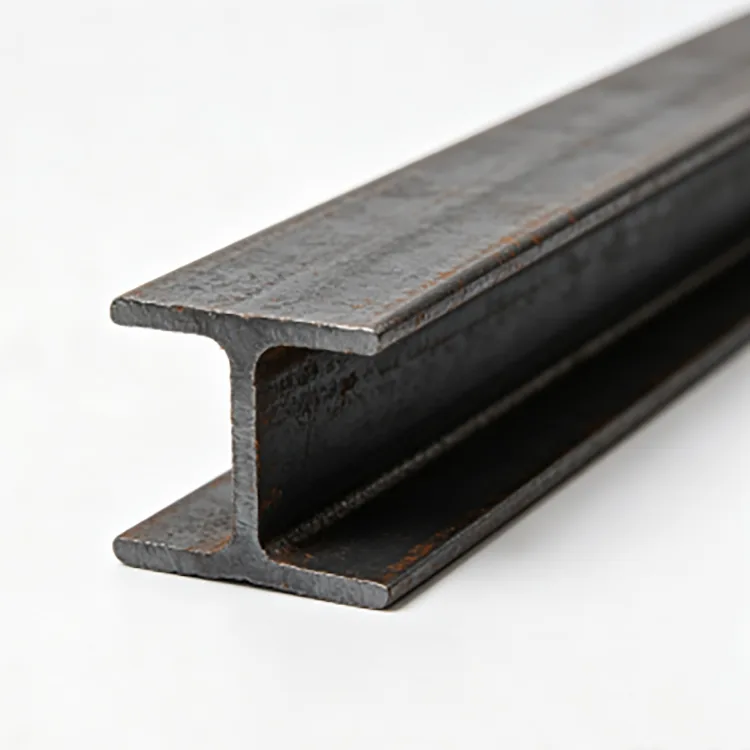

Beroan ijetzitako I-habea konformazio-pasa batzuen bidez berotutako altzairua ijezketaz fabrikatutako altzairuzko profil estrukturala da. Bere ebakidura sare bertikal baten bidez loturiko bi brida horizontalek osatzen dute, I formako profil ezagugarria sortuz. Geometria honek materiala modu eraginkorrean banatzen du tolesturari aurre egiteko, eta sekzioa karga-aplikazio askotarako egokia da.
Altzairuzko xafla bereizietatik muntatutako habe fabrikatu batek ez bezala, beroan ijetzitako I habe estandarrak bere oinarrizko sekzio-forma lortzen du zuzenean ijezketa-prozesuan. Horrek oinarrizko sekzioa luzetarako plaken soldadura bidez fabrikatzeko beharra murrizten du eta profil estandarizatu bat ematen du ondorengo fabrikaziorako.
Rongheng-ek Hot-Rolled I-Beam produktuak hornitzen ditu Q235B eta Q355B kalifikazioetan. Eskuragarri den sortak 10# eta 63# arteko txinatar tamaina estandar arruntak barne hartzen ditu, luzera finkoko ebaketa eta prozesaketa osagarria eskuragarri dago, baieztatutako proiektuaren eskakizunen arabera.
Sareak batez ere bridak lotzen ditu eta ebakidura-erresistentziari laguntzen dio, bridak atalaren tolestura-erresistentziaren zati handi bat ematen duten bitartean. Hala ere, benetako errendimendua zeharkako propietate osoen, altzairu-kalitatea, euskarri-baldintzen, karga-ereduaren eta egitura-diseinuaren araberakoa da.
Beroan ijezketa altzairua formatzen du tenperatura altuetan, eta materiala giro-tenperaturan egingo lukeena baino errazago igarotzen uzten du. I-habe baterako, ondoz ondoko ijezketa-eragiketek sarea eta bridak ezartzen dituzte eta sekzioa zehaztutako neurrietara eramaten dute.
Produkzio-sekuentzia tipiko batek fase hauek ditu:
Fabrikazio- eta ikuskapen-antolamendu zehatzak ekoizpen-instalazioaren eta produktuaren estandarraren araberakoak dira. Erosleentzat, ezinbestekoa da habe amaituak sekzioaren dimentsioei, materialaren kalifikazioari, luzerari eta gainazaleko egoerari buruzko adostutako baldintzak betetzen dituela egiaztatzea.
Beroan ijetzitako I habe bat aukeratzeak tamaina nominala identifikatzea baino gehiago eskatzen du. Erosleek atalaren izendapena, altzairuaren kalifikazioa, dimentsio estandarra, luzera, prozesatzeko baldintzak eta entrega-baldintzak berretsi beharko dituzte eskaera egin aurretik.
Hurrengo taulak Rongheng-en beroan ijetzitako I habe sortarako argitaratutako hornidura-informazio nagusia laburbiltzen du.
| Zehaztapena | Eskuragarri dauden aukerak edo xehetasunak | Erosleek baieztatu behar dutena |
|---|---|---|
| Produktu mota | Beroan ijetzitako egitura I-habea | Beharrezko zeharkako profila |
| Altzairu kalifikazioa | Q235B, Q355B | Egitura-planoetan zehaztutako kalifikazioa |
| Tamaina tartea | 10#–63# | Atalaren izendapen zehatza eta seriea |
| Atal seriea | a-serie eta b-serie aukerak | Dimentsio-konfigurazio zuzena |
| Luzera estandarrak | 6 m, 9 m, 12 m | Beharrezko stock luzera edo ebaketa-egutegia |
| Azaleren egoera | Beroan ijetzitako altzairu beltza | Estaldura osagarria beharrezkoa den ala ez |
| Prozesatzeko aukerak | Ebakitzea, zulatzea, alakatzea, zuzentzea, babatzea | Marrazketa xehetasunak eta prozesatzeko perdoiak |
| Aplikatu beharreko estandarra | GB/T 706-2016; beste eskakizun batzuk eztabaidatu daitezke | Beharrezko estandarra eta onarpen irizpideak |
| Ikuskapen agiriak | Materialaren ziurtagiriak eta adostutako ikuskapen-erregistroak, proiektuaren eskakizunen arabera | Beharrezko dokumentazioa eta ikuskapen-esparrua |
Aukera hauek ez dira proiektuaren zehaztapen zehatz baten ordezkoak. Benetako neurriak, briden zabalera, sarearen lodiera, pisu unitarioa eta perdoiak aldatu egiten dira hautatutako sekzioarekin eta aplikagarri den estandarrekin. Erosleek dagokion dimentsioko informazioa eskatu beharko lukete, tamaina nominal bereko habe guztiek propietate berdinak dituztela suposatu beharrean.
Produktuari buruzko informazio gehiago lortzeko, bisitatu Rongheng Steel I-Beams produktu-kategoria.
I formako profilari esker, beroan ijetzitako I habeak erabilgarriak dira tolestearen erresistentzia, fabrikazio praktikoa eta ezarritako altzairuzko eraikuntza metodoekin bateragarritasuna garrantzitsuak diren egituretan. Haien egokitasuna oraindik aplikazio bakoitzerako ingeniaritza-kalkuluen bidez baieztatu behar da.
Ekipamendu-oinarrietarako, erosleek bibrazioak, karga kontzentratuak, muntaketa-posizioak eta errepikatutako indar eragileak kontuan hartu behar dituzte. Eraikinen egituretarako, tartea, habeen tartea, konexioaren xehetasunak, desbideratze-mugak eta egonkortasun orokorra ere garrantzitsuak izan daitezke.
Arinago kargatutako plataforma baterako funtzionatzen duen habe bat agian ez da egokia garabi-euskarri-egitura baterako edo indar dinamiko nabarmenen menpeko makina batentzat. Aplikazioaren ingeniaritza espezifikoak beti gidatu behar du azken aukeraketa.
Q235B eta Q355B ingeniaritza-eskakizun desberdinetarako erabiltzen diren altzairuzko egiturazko kalifikazio arruntak dira. Kontuan izan behar da materialaren zehaztutako propietate mekanikoek diseinu-eskakizunak betetzen dituzten ala ez hautatutako habearen sekzioarekin konbinatuta.
Q235B egiturazko fabrikazio orokorrerako kontuan hartzen da maiz, fabrikako euskarri-markoak, plataformak, ekipoen euskarriak eta bere propietateak nahikoak diren beste aplikazio batzuk barne. Bere egokitasuna diseinu-kargen, sekzioaren dimentsioen, konexioaren xehetasunen eta aplikagarri den estandarraren araberakoa da.
Q355B-k Q235B-k baino etekin-indar handiagoa eskaintzen du aplikagarri den material estandarraren arabera. Proiektu batek materialaren erresistentzia handiagoa eskatzen duenean edo ingeniariak aurreikusitako karga-baldintzetarako egokia dela zehazten duenean hauta daiteke.
Hala ere, indar handiagoko kalifikazio batek ez du automatikoki habe txikiagoa onargarri egiten. Desflexioa, egonkortasun lokala eta orokorra, konexio-ahalmena, nekea, hala badagokio, eta beste diseinu-egiaztapenek aukeraketa arau dezakete oraindik.
| Konparazio Faktorea | Q235B | Q355B |
|---|---|---|
| Posizionamendu orokorra | Egiturazko altzairuaren kalifikazio arrunta | Erresistentzia handiagoko egitura-altzairuaren kalifikazioa |
| Aplikazio potentzialak | Marko orokorrak, plataformak eta euskarriak | Zehaztutako materialaren erresistentzia handiagoa eskatzen duten aplikazioak |
| Beam-tamainaren hautaketa | Egiturazko kalkuluak bete behar ditu | Egiturazko kalkuluak bete behar ditu |
| Soldadura eta fabrikazioa | Jarraitu aplikagarriak diren kalifikazio-baldintzak eta onartutako prozedurak | Jarraitu aplikagarriak diren kalifikazio-baldintzak eta onartutako prozedurak |
| Azken hautaketa | Ingeniaritza-zehaztapenetan oinarrituta | Ingeniaritza-zehaztapenetan oinarrituta |
Eskaera egin aurretik, berretsi beharrezko kalifikazioa egitura-planoen eta materialaren zehaztapenen arabera. Kalifikazio bat onarpenik gabe beste bat ordezkatzeak baldintzapean, fabrikazio-prozeduretan edo egitura-errendimenduan eragina izan dezake.
I-habeak eta H-habeak biak altzairuzko egiturazko profilak dira amarauna eta bi brida dituztenak, baina haien zeharkako proportzioak eta sekzio-propietateak nabarmen desberdinak izan daitezke. I habe tradizionalek, oro har, brida estuagoak dituzte, eta H habeek, berriz, brida zabalagoak eta egitura-eskakizun desberdinetarako egokia den profila.
| Konparazio Puntua | I-Habea | H-Habea |
|---|---|---|
| Zeharkako itxura | Normalean brida estuagoak sekzioaren sakonerarekin alderatuta | Normalean, brida zabalagoak |
| Egitura-eginkizun komuna | Habeak, plataformak, ekipoen euskarriak eta hautatutako koadroko kideak | Zutabeak, eraikuntza-markoak eta karga-elementuak |
| Diseinuaren gogoetak | Sekzio-modulua, ebakidura-erresistentzia, egonkortasuna eta desbideratzea | Sekzioen propietateak, egonkortasuna, karga axialak, tolesturak eta loturak |
| Trukagarritasuna | Ingeniaritza egiaztatzea eskatzen du | Ingeniaritza egiaztatzea eskatzen du |
Bi profilak ez dira unibertsalki goi mailakoak. Aukera egokia karga-bidearen, tartearen, euskarri-baldintzen, kideen orientazioaren, konexioaren diseinuaren eta sekzioaren propietate garrantzitsuen araberakoa da. Ordezkapenik ez da inoiz egin behar bi profil antzekoak direlako edo antzeko sakonera nominalak dituztelako.
Egitura-profil anitz behar dituzten proiektuek Rongheng-en egitura altzairuzko atalak ere berrikus ditzakete eskuragarri dauden produktuen kategoriak alderatzeko.
Produktuen kalitateak itxura bisuala baino gehiago dakar. Beroan ijetzitako I habe baterako, erosleek egiaztatu beharko dute hornitutako sekzioa erosketa-eskaerarekin bat datorrela eta haren neurriak, materialaren identifikazioa eta gainazaleko egoerak adostutako onarpen-irizpideak betetzen dituela.
Ikuskapen-plan praktikoak puntu hauek jaso ditzake:
Beroan ijetzitako I habe beltz estandarrek ez dute automatikoki korrosioaren aurkako estaldurarik sartzen. Azalerak normalean errota-eskala mantentzen du, eta babes gehigarria beharrezkoa izan daiteke ingurune eragilearen arabera.
Baldintza lehorreko barruko aplikazioetarako, zehaztutako azalera beltza egokia izan daiteke. Kanpoko instalazioek, instalazio hezeek, kostaldeko tokiek eta kimikoki erasokorrak diren inguruneek pintura-sistema egoki bat, bero-galvanizazioa edo beste babes-estaldura bat behar dute.
Galbanizazioa zehazten den lekuetan, ebaketa, zulaketa eta beste fabrikazio-eragiketak, oro har, koordinatu behar dira estaldura baino lehen. Horrek prozesatu ondoren babes-konponketa beharko lukeen altzairu kopurua murrizten laguntzen du. Azken estaldura-sistema ingurunearen, diseinuaren bizitzaren, mantentze-planaren eta proiektuaren eskakizunen arabera hautatu behar da.
Erosketa-zehaztapen argiak material desegokiak, alferrikako fabrikazioa eta instalazio-atzerapenak murrizten laguntzen dute. Aurrekontua eskatu aurretik, prestatu honako informazio hau ahal den guztietan.
Esate baterako, zulatutako muntaketa-zuloekin 12 m-ko habeak behar dituen proiektu batean, azken mozketaren luzera eta zuloen kokapenak zehaztu beharko dira. Eskaerak habearen tamaina eta kantitatea besterik ez badu adierazten, baliteke hornitzaileak behar adina informazio ez izatea beharrezko prozesatutako osagaiak prestatzeko.
Rongheng-ek atal estandarrak, luzera finkoko ebaketak, zulaketak, alaka, zuzentzea eta desbarbatzea koordinatu ditzake adostutako baldintzen arabera. Marrazki osoak eta ebaketa-zerrenda bateratua emateak errazagoa da eskaera berrikustea ekoizpen edo bidalketa baino lehen.
Fabrika egituretarako, teilatuekin erlazionatutako habeetarako, plataformetarako, ekipamendu-oinarrietarako, hodietarako bastidoretarako, biltegietarako markoetarako eta euskarri industrialeko egituretarako erabili ohi da. Aplikazio espezifikoa egitura-diseinuarekin egiaztatu behar da.
Rongheng-ek 10# eta 63# arteko tamaina-tarte arrunta zerrendatzen du, a-serie eta b-serie aukerak barne. Neurri zehatzak eta unitateko pisu teorikoak hautatutako sekzio-izendapenaren araberakoak dira.
Luzera estandar arruntak 6 m, 9 m eta 12 m dira. Luzera finkoko ebaketa ere eztabaidatu daiteke baieztatutako proiektuaren dimentsioen eta eskaeraren eskakizunen arabera.
Q355B zenbakiak etekin-indar handiagoa du, baina kalifikazio egokia ingeniaritza-diseinuaren, karga-baldintzen, sekzioaren tamainaren, fabrikazio-eskakizunen eta aplikagarri den estandarraren araberakoa da. Materialaren erresistentzia handiagoak bakarrik ez du egituraren errendimendu orokor hobea bermatzen.
Ez automatikoki. Bi profilek sekzio-propietate eta portaera estruktural desberdinak izan ditzakete. Edozein ordezkapen egitura-ingeniari arduradunak egiaztatu eta onartu beharko du.
Bai. Ebaketa, zulaketa, alaka, zuzentzea eta desbarbatzea adostutako prozesatzeko eskakizunen arabera antolatu daitezke. Erosleek beharrezko marrazkiak, neurriak eta perdoiak eman beharko dituzte eskaera egin aurretik.
Beroan ijetzitako gainazal beltz estandarra ez da korrosioaren babeserako estaldura dedikatu baten baliokidea. Ingurunearen arabera, proiektuak margotzea, bero-galvanizazioa edo beste babes-sistema egoki bat eska dezake.
Sartu atalaren izendapena, altzairuaren kalifikazioa, aplikagarria den estandarra, kantitatea, behar den luzera, prozesatzeko xehetasunak, gainazaleko tratamendua, ikuskapen-eskakizunak eta entrega-helmuga. Xehetasun hauek hornitzaileari eskaera zehatzago ebaluatzen laguntzen diote.
Pisu teorikoa hautatutako atalaren pisu unitario argitaratua bere luzerarekin biderkatuz kalkulatzen da. Adibidez, 20 kg/m-ko pisu teorikoa eta 12 m-ko luzera duen sekzio batek 240 kg-ko pisu teorikoa du. Aukeratutako sekziorako benetako unitate-pisua baieztatu behar da, eta kontratuak likidazio-metodoa zehaztu beharko du.
Bai. Nazioarteko eskaerak adostutako atalaren zehaztapenen, prozesatzeko eskakizunen, ikuskapen dokumentuen, ontziak, edukiontzien kargaren eta esportazio dokumentazioaren inguruan koordinatu daitezke. Eskaera bakoitzeko entrega-moldaketak berretsi behar dira.
Beroan ijetzitako I-habe batek egitura-soluzio eraginkor bat eman dezake bere dimentsioak, altzairu-kalitatea eta sekzio-propietateak proiektuaren eskakizunekin bat datozenean. Erosketa arrakastatsuak prezioak alderatzea baino gehiago eskatzen du: erosleek aplikagarria den estandarra egiaztatu behar dute, sekzio-serie zuzena baieztatu, prozesatzeko eta korrosioaren babesa zehaztu eta ikuskapen eta entrega-baldintza argiak ezarri behar dituzte.
Ronghengek Q235B eta Q355B beroan ijetzitako I habeekin, 10#-tik 63# arteko tamaina arruntekin, 6 m, 9 m eta 12 m-ko luzera estandarrak eta adostutako prozesatzeko aukerak onartzen ditu Rongheng-ek. Fabrika-egitura, ekipamendu-oinarri, industria-plataforma edo hodi-euskarri baterako altzairua erosten ari zaren ala ez, zehaztapen zehatzek fabrikazioa errazten eta ekidin daitezkeen erosketa-arriskuak murrizten lagun dezakete.
Hot-Rolled I-Beam hornidura fidagarri baten bila zabiltza zure hurrengo egitura proiekturako? Partekatu behar duzun atalaren tamaina, altzairuaren kalifikazioa, kantitatea, ebaketa-neurriak, gainazaleko tratamendua eta entrega-helmuga Rongheng-ekin. Gure taldeak zure eskakizunak berrikus ditzake eta hornidura aukera egokiak eztabaidatu ditzake. Produktuaren xehetasunak, proiektuaren aurrekontuak eta pertsonalizatutako prozesatzeko antolamenduetarako,kontjokatu gaitzazugaur zure altzairua hornitzeko beharrak eztabaidatzeko.
