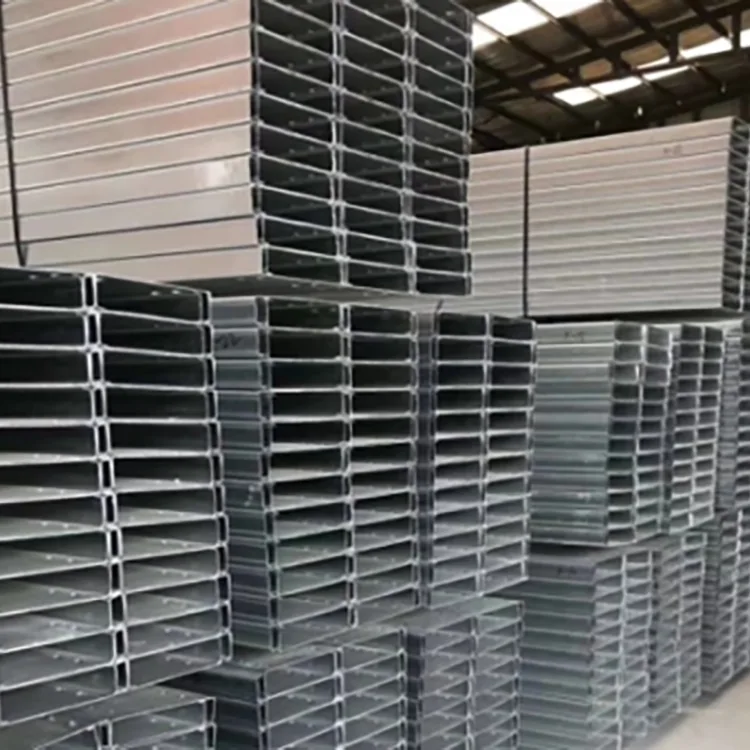

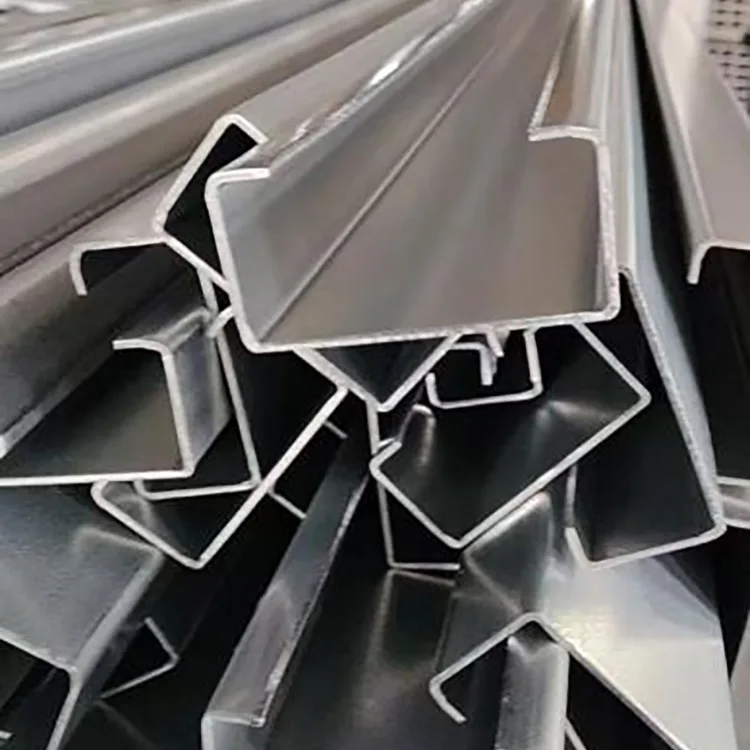

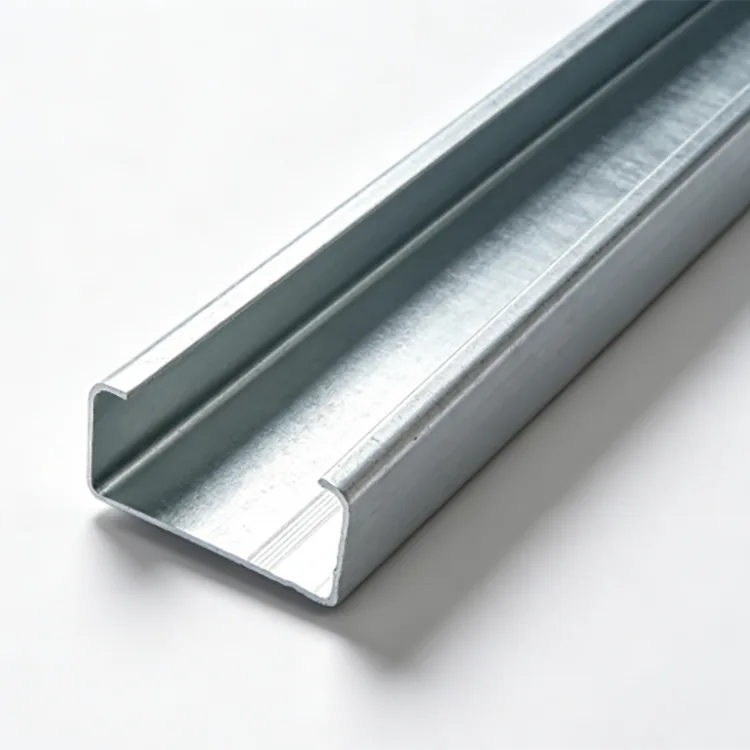

Galbanizatu C Purlin

Galvanizatua C Purlin Q235B edo Q355B altzairu-zerrendatik ekoizten da erroiluen etengabeko konformazio bidez. C formako sekzioa behar diren neurrietara eratzen da, eta ondoren luzera finkoko mozketa, puntzonaketa eta zuzenketa egiten da. Amaitutako profila desugertzea, fluxua, lehortzea eta beroan galbanizazioa jasaten ditu.

Osatutako eta gero galvanizatutako prozesuari esker, osaturiko C profilak, zulo eta ebaki nagusiak barne, zink estaldura orokorra jaso dezake. Horri esker, sekzioa euri, hezetasun, gatz-ihin eta beste baldintza korrosibo batzuen eraginpean dauden egituretarako egokia da.

Hotz osatutako C purlin beltzekin alderatuta, galbanizatutako profilak korrosioaren mantentze-lan arrunt gutxiago behar du eta hobeto egokitzen da epe luzerako kanpoko erabilerarako. Zink estaldura benetako ingurunearen arabera hautatu behar da.

Zehaztapen Teknikoak

Beroan Galvanizazio Prozesua

Altzairu-zerrenda hotzeko erroiluen konformazio-lerroan sartzen da, non konformazio-pasa anitzek C sekzioa sortzen duten. Luzera finkoko ebaketa, puntzonaketa eta izkinako prozesaketa galbanizatu aurretik bukatzen dira.

Eratutako atalak desugertatzen dira, fluxuarekin tratatzen dira eta lehortzen dira zink urtutako bainu batean sartu aurretik, gutxi gorabehera 450 °C-tan. Galbanizatu ondoren, hoztu eta pasibatu egiten dira. Zink estalduraren lodiera, estaldura eta itxura egiaztatzen dira ontziratu aurretik.

Galbanizatu aurretik konformatu eta puntzonatzeari esker, osaturiko profilak eta prozesatutako eremuek zink babesa jaso dezakete.

Zink estaldura hautaketa

Barnealdeko kanpo-baldintza arruntetarako, gatz-ihindura gogorrik gabe, gas kimiko erasokorrik edo etengabeko ur geldirik gabe, ≥85 μm erabiltzen da oro har. Aplikazio tipikoen artean, barnealdeko fabriketako purlins, marquesina, kanpoko euskarriak eta mendiko proiektu fotovoltaikoak daude.

Lantegi hezeetarako, abeltzaintzako eraikinetarako, ibaiertzeko proiektuetarako eta hezetasun handiagoko beste ingurune batzuetarako, 120-180 μm-k korrosioaren babes osagarria eman dezakete.

Kostaldeko eremuetarako, portuetarako, itsas egituretarako, parke kimikoetarako, hondakin-uren instalazioetarako eta amoniako handiko abeltzaintzako eraikinetarako, 200-275 μm zehaztu daitezke korrosioaren babes sendoagoa behar denean.

Estaldura-eskakizuna guneko korrosio-baldintzen eta aurreikusitako zerbitzu-epearen arabera baieztatu behar da.

Q235B edo Q355B?

Q235B egitura fotovoltaiko estandarretan, fabrikako purlinetan, kanpoko euskarri arinak eta altzairuzko egitura orokorretarako erabiltzen da.

Q355B haize- edo elur-karga handiagoak, tarte handiagoak, ekipamendu-karga astunagoak eta egitura-eskakizun zorrotzagoetarako egokia da. Bere etekin-erresistentzia handiagoak sekzioa eta altzairuaren kontsumoa optimizatu ahal izango du egituraren kalkuluaren ondoren.

Sekzio-baldintza konparagarrietan, hornitutako proiektuaren datuek adierazten dute Q355B-k Q235B baino % 30 inguru karga-gaitasun handiagoa eman dezakeela. Benetako edukiera sekzioaren dimentsioen, lodieraren, tartearen, konexio-baldintzen eta kargaren araberakoa da.

C Purlin tamaina eta hormaren lodiera

C80–C120 is suitable for lightweight supports, pipe fixing, small canopies, greenhouse secondary purlins and light enclosure structures.

C140–C180 normalean fabrikako teilatuaren eta hormako purlinetarako, egitura fotovoltaiko estandarrak eta kanpoko altzairuzko euskarri orokorretarako aukeratzen da.

C200–C250 sekzio handiagoa eskaintzen du tarte handiagoetarako, haize- edo elur-karga handiagoak eta egitura-eskakizun astunagoak izateko. C280–C300 zabalera handiagoko teilatuetarako, ekipamendu astunetarako oinarrietarako eta kanpoko egitura-aplikazio nagusietarako erabil daiteke beharrezkoa denean.

0,8-1,2 mm bitarteko hormaren lodiera egokia da egitura arinetarako eta karga mugatuko aplikazioetarako. 1,5-2,0 mm fabrikako purlins, PV egituretarako eta kanpoko karga-jasapen orokorretarako gama nagusia da. Espazio handiagoetarako, ekipamendu astunetarako euskarrietarako, elur-karga handietarako eta haize-baldintza indartsuetarako, 2,5-3,0 mm-ak hauta daitezke egitura-kalkuluen arabera.

Sekzioaren altuera eta hormaren lodiera purlin-tartearekin, tartearekin, teilatuaren kargarekin, haize-kargarekin, elur-kargarekin eta konexioen diseinuarekin batera hartu behar dira kontuan.

Aplikazioak

Galbanizatutako C Purlin hotzean osatutako C atal batek epe luzerako korrosioaren babesa behar duen lekuetan erabiltzen da.

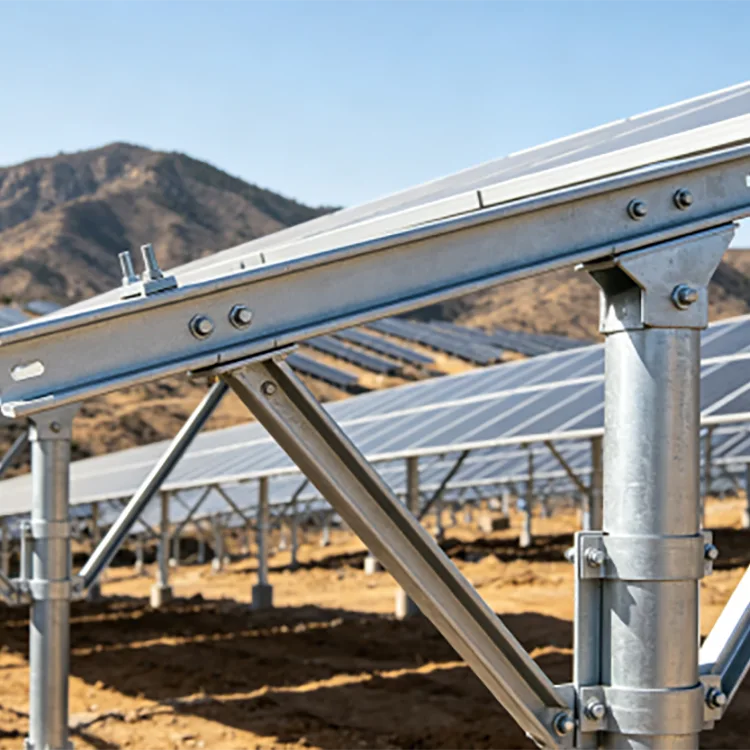

Proiektu fotovoltaikoetarako, teilatuan eta lurrean muntatutako egituretan, fotovoltaiko euskarrietako kideetan eta erlazionatutako altzairuzko markoetan erabil daiteke. Barnealdeko proiektuek normalean galbanizazio estandarra erabil dezakete, eta kostaldeko proiektuek, berriz, korrosioaren babeserako zehaztapen handiagoa eskatzen dute.

Fabrika-eraikinetarako, atalak ageriko teilatu- eta horma-sistemetarako egokiak dira, markesinak eta bigarren mailako egitura-elementuetarako.

Abeltzaintzako eraikinetarako eta nekazaritza egituretarako, gainazal galbanizatuak hezetasun iraunkorraren eta amoniakoa duten atmosferaren aurkako babesa eskaintzen du. Aplikazioen artean hegazti-etxeak, txerri-eraikinak eta nekazaritza-negutegiak daude.

Planta kimikoetarako, hondakin-uren instalazioetarako eta industria gune hezeetarako, zink-estaldura lodiagoak hauta daitezke ingurune korrosiboaren arabera.

Produktua kanpoko ekipamendu euskarrietarako, seinaleetarako, toldoetarako, kanpoko markoetarako eta agerian dauden altzairuzko beste egituretarako ere erabiltzen da.

Fabrikazioa eta Kalitate Kontrola

Quality control starts with the incoming steel strip. Steel grade, thickness and surface condition are checked before forming.

Hotzean erroiluen konformazioan, sekzioaren altuera, briden neurriak, ezpainen neurriak eta zuzentasuna kontrolatzen dira. Galbanizatu aurretik zuloen posizioak, ebaki luzerak eta sekzioaren deformazioa ikuskatzen dira.

Beroan galvanizatu ondoren, amaitutako atalak zinkaren estalduraren lodiera, estaldura, gainazaleko uniformetasuna eta akats ikusgaiak egiaztatzen dira. Txokoek, zulatutako zuloek eta beste prozesatutako eremuek arreta berezia jasotzen dute.

Ingeniaritza solteen eskaerak egiteko, materialen ziurtagiriak, ekoizpenaren ikuskapeneko erregistroak, fabrikako ikuskapena eta hirugarrenen ikuskapena proiektuaren eskakizunen arabera antolatu daitezke.

Prozesamendu pertsonalizatua

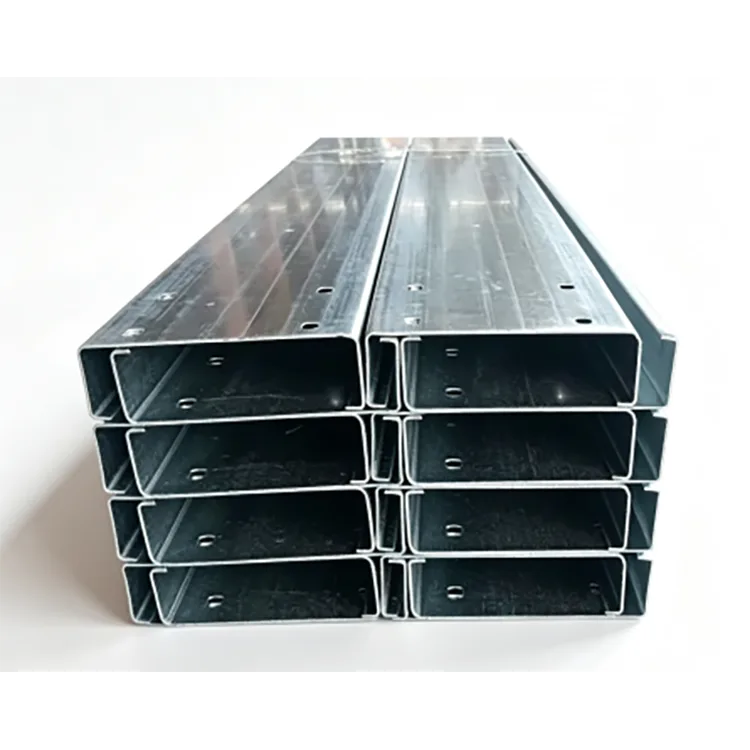

Galbanizatutako C Purlins marrazkiak proiektatzeko ekoiztu daitezke, luzera finkoko ebaketa, torloju-zuloak, zirrikituak, izkin mozketak eta profilaren beste prestaketa batzuk barne.

Egitura fotovoltaikoetarako eta fabrika-proiektu handietarako, aurrez zulatutako zuloak konexio-planekin lotu daitezke, eremuko zulaketak murriztuz eta zuloen posizio koherenteak mantenduz.

Aipamenerako, eman C atala, hormaren lodiera, altzairuaren kalifikazioa, zinkaren estaldura, luzera, zuloen eredua, kantitatea eta aplikazio-ingurunea. Kostaldeko, kimiko eta hondakin-uren proiektuek aurreikusitako zerbitzu-aldia eta esposizio-baldintzak ere zehaztu beharko dituzte.

Zerbitzu-bizitza eta mantentze-lanak

Kanpoko baldintza arruntetan, beroan galbanizatutako C purlinek 20 urte baino gehiagoko zerbitzua eman dezakete zinkaren lodieraren, esposizio atmosferikoaren eta egitura-xehetasunen arabera.

Kostaldeko eta biziki korrosiboak diren inguruneetarako, behar bezala zehaztutako zink estaldura astun batek estali gabeko altzairuak baino mantentze-tarte luzeagoa eman dezake. Emandako proiektuaren datuek 10-15 urteko mantentzerik gabeko aldia adierazten dute kostaldeko edo korrosiboko aplikazio batzuetarako estalduraren zehaztapena behar bezala hautatzen denean.

Benetako zerbitzu-bizitza zinkaren estalduraren lodieraren, korrosio-kategoriaren, hezetasunaren, gatzaren esposizioaren, kutsadura kimikoen eta drainatze-baldintzen araberakoa da.

Beroan Galvanizatutako C Purlin vs Painted C Purlin

Margotutako altzairua pintura-filmaren osotasunean oinarritzen da. UV esposizioak, hezetasunak, kalte mekanikoak eta gainazalaren prestaketak korrosioaren babesari eragiten diote.

Beroko galvanizazioak oztopoa eta sakrifizio babesa eskaintzen du zink estalduraren bidez, eta hori erabilgarria da hainbat bihurgune, ertz eta konexio-zulo dituzten C ataletarako.

15-25 urte edo gehiagorako diseinatutako proiektuetarako, hasierako materialaren kostua eta espero den mantentze-kostua batera hartu behar dira kontuan.

Proiektu fotovoltaikoen hautaketa

Kanpoko esposizio arrunta duten barnealdeko fotovoltaiko proiektuetarako, zehaztapen arrunta Q235B + ≥85 μm zinka estaldura + 1,5-2,0 mm-ko hormaren lodiera da.

Gune hezeetarako eta abeltzaintzarekin zerikusia duten FV instalazioetarako, 120-180 μm kontuan har daitezke.

Kostaldeko PV zentraletan, portuetan eta korrosio handiko beste leku batzuetan, 200 μm-ko zink-estaldura edo handiagoa duen Q355B hauta daiteke egitura- eta korrosio-diseinuak eskatzen duenean.

25 urteko zerbitzu-aldi baterako diseinatutako PV sistema batek egitura-kargak, sekzioaren tamaina, estaldura, finkagailuak, drainatze- eta instalazio-xehetasunak batera hartu behar ditu kontuan.

Ohiko galderak

Zertarako erabiltzen da galbanizatutako C purlin bat?

Batez ere kanpoko altzairuzko egituretarako eta hezeetarako erabiltzen da, PV sistemak, lantegiko teilatuak, nekazaritza eraikinak, abeltzaintzako etxeak, kostaldeko egituretarako, kimikoko lantegiak eta hondakin-uren instalazioak barne.

85 μm-ko zink-estaldura egokia al da kanpoan erabiltzeko?

Bai, barrualdeko kanpoko ingurune arrunt askotan. Gatza, gas erasokorrak, hezetasun handia edo etengabeko hezetasuna duten eremuek estaldura lodiagoa behar dute normalean.

Zergatik galbanizatuta dago C purlin eratu ondoren?

C sekzioa eratu, moztu eta zulatzen da lehenik, gero beroan galvanizatu egiten da. Honi esker, amaitutako profilak eta bere prozesatutako eremuak zinkaren babesa jaso dezakete konformazio-eragiketa nagusien ondoren.

Galbanizatutako C purlin-a gunean solda daiteke?

Yes, but welding damages the local zinc coating. Kaltetutako eremua zink-aberastutako estaldura egoki batekin garbitu eta konpondu behar da.

Zein da hobea PV proiektuetarako, Q235B edo Q355B?

Q235B PV egitura estandar askotan egokia da. Q355B egokiagoa da tarte handiagoetarako, haize- edo elur-karga handiagoetarako eta egitura-eskakizun astunetarako. Azken aukerak egitura-kalkuluan oinarritu behar du.

Aurrez zulatutako C purlins horni ditzakezu?

Bai. Zuloen ereduak, zirrikituak, luzera finkoak eta izkin-mozketak proiektuaren marrazkien arabera ekoitzi daitezke, prozesamendu nagusia beroan galvanizatu aurretik amaituta.

Zenbat denbora iraun dezake kanpoko C purlin galbanizatuak?

Zerbitzu-bizitza ingurumenaren eta zink-estalduraren araberakoa da. Kanpoko aplikazio arruntek 20 urte baino gehiago izan ditzakete, kostaldeko eta oso korrosiboko proiektuek galbanizazio lodiagoa eta proiektuaren korrosioaren ebaluazio espezifikoa eskatzen duten bitartean.

C purlin galbanizatuak ordezkatu al dezake C purlin beltza?

Kanpoko eta hezeetako aplikazioetarako, galbanizatutako atalak korrosioaren babesa eskaintzen du. Korrosioaren esposiziorik gabeko barruko egitura lehorretan, estalirik gabeko C purlin hotzean eratu gabeko C purlin ekonomikoagoa izan daiteke.

Eraikuntza eta PV proiektuetarako ontziratu gabeko hornidura

Rongheng-ek Q235B eta Q355B Galbanizatutako C Purlins hornitzen ditu C80-C300 sekzioetan, 0,8-3,0 mm bitarteko horma-lodierarekin eta zinka estalduraren zehaztapenekin, 85 μm+ estandarretik 200-275 μm maila astunetara.

Ekoizpena proiektuaren marrazkien arabera antolatu daiteke, luzera finkoak, zulatutako zuloak eta beharrezko beste prozesamendu batzuk barne. Eraikuntza handietarako eta eskaera fotovoltaikoetarako, altzairuaren kalifikazioa, sekzioaren tamaina, hormaren lodiera, zinkaren estaldura eta proiektuaren ingurunea ekoiztu aurretik zehaztu daitezke.

Aipamen bat lortzeko, eman C atala, hormaren lodiera, altzairuaren kalifikazioa, zink-estaldura, luzera, zuloen eredua, kantitatea eta aplikazio-ingurunea.
