Altzairu fabrikatzaile eta hornitzaile fidagarri gisa,Rongengeskaintzen duHotz Osatutako Z Sekzio Altzairuaaltzairuzko eraikin arinetarako, malda handiko estalkietarako, biltegietarako, tailerretarako eta egitura sekundarioetarako. Bere Z formako geometriak gainjarritako konexioak onartzen ditu, bere hotzeko erroiluen konformazio prozesuak dimentsio koherenteak, materialaren erabilera eraginkorra eta instalazioaren errendimendu praktikoa eskaintzen ditu.

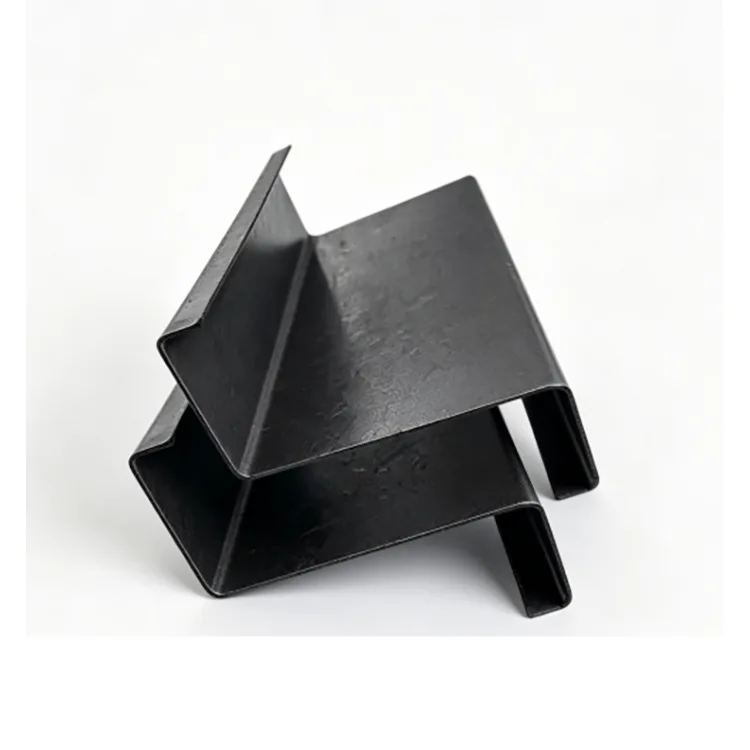

Hotz Osatutako Z Sekzio Altzairua profil estruktural arin bat da, giro-tenperaturan etengabe erroilatutako altzairu-zerrendak ekoizten dituena. Beroan ijetzitako egitura-elementu konbentzionalak ez bezala, hotzean osatutako Z atalak materialaren pisu nahiko baxuarekin toleste-errendimendu erabilgarria lortzeko diseinatuta daude. Beren desplazamendu-bridak ere ondoko purlinak gainjartzea ahalbidetzen du, eta bereziki praktikoak dira teilatuaren euskarri jarraituen antolamenduetarako eta malda handiko teilatu-egituretarako.
Aurkibidea
- Zer da hotzean osatutako Z atala altzairua?
- Nola fabrikatzen da hotzean osatutako Z atala altzairua?
- Zeintzuk dira zehaztapen nagusiak?
- Zergatik erabili Z atala altzairua teilatuko purlinetarako?
- Non erabiltzen da hotzean osatutako Z atala altzairua?
- Nola hautatu behar duzu Z atala egokia?
- Z Sekzioa Altzairua vs C Sekzioa Altzairua
- Zer axola du Kalitate Kontrolek?
- Maiz egiten diren galderak
- Ondorioa
Zer da hotzean osatutako Z atala altzairua?
Hotz Osatutako Z Sekzio Altzairua altzairuzko horma meheko egiturazko profil bat da, giro-tenperaturan Z formako zeharkako sekzio batean progresiboki eratuz fabrikatua. Azken profila sortzeko tenperatura altuko bero-ijezketan oinarritu beharrean, produkzio-lerroak konformazio-euskarri anitz erabiltzen ditu pixkanaka behar den geometria ezartzeko.
Z formako konfigurazioa bereziki baliotsua da teilatuaren purlin aplikazioetan, bere offset bridak ondoko kideekin gainjar daitezkeelako. Antolamendu honek teilatuaren ertz baten inguruan purlin sistema jarraituagoa sortzen lagun dezake eta instalazioan zehar beharrezkoak ez diren mozketa edo aldaketak murrizten ditu.
Egitura-proiektuetarako, Z sekzioko altzairuak normalean bigarren mailako egitura-elementu gisa funtzionatzen du, zutabe edo habe nagusien ordezko beharrean. Teilatu-panelei eta horma-sistemei euskarria eman diezaieke bigarren mailako marko orokorra nahiko arina mantenduz.
Nola fabrikatzen da hotzean osatutako Z atala altzairua?
Geometria koherentea ezinbestekoa da Z purlinentzat, sekzioaren dimentsioak, zuzentasunak, bihurritzeak, luzerak eta konexio-zuloen posizioek zuzenean eragin dezaketelako instalazioan. Beraz, erroiluen konformazio-prozesu kontrolatu batek zeregin garrantzitsua betetzen du azken produktuaren errendimenduan.
- Altzairuzko bobinaren ikuskapena:Sarrerako altzairu-zerrenda produzitu aurretik egiaztatzen da beharrezko materialaren zehaztapena berresteko.
- Berdinketa eta zuzenketa:Bobina konformazio-lerroan elikadura egonkorra izateko prestatuta dago.
- Erroiluen konformazio progresiboa:Konformazio-erregimen anitzek pixkanaka-pixkanaka Z profilean moldatzen dute.
- Luzera finkoko ebaketa:Servo CNC ekipamenduak eratutako atalak moztu ditzake zehaztutako neurrien arabera.
- Puntzonaketa automatikoa:Aurrez zulatutako konexio-zuloak egin daitezke egitura-planek eskatzen dutenean.
- Zuzentzea:Amaitutako atalak zuzentasuna eta bihurritzea kontrolatzeko doitzen dira.
- Dimentsio-ikuskapena:Funtsezko dimentsioak, hormaren lodiera, luzera eta zuloen posizioak bidalketa baino lehen egiaztatzen dira.
- Biltegiratzea eta biltegiratzea:Amaitutako profilak eskaera-baldintzen arabera sailkatu eta multzokatzen dira.
Ikuspegi aurrerakoi honek ekoizpen luzeetan dimentsio-koherentzia mantentzen laguntzen du eta luzera finko pertsonalizatuak edo aurrez zulatutako atalak praktiko bihurtzen ditu eraikuntza-proiektuetarako.
Zeintzuk dira zehaztapen nagusiak?
Z atal bat aukeratzeak beti egitura-diseinutik hasi behar du, erabilgarri dagoen profil handiena hautatu beharrean. Hurrengo zehaztapenek abiapuntu erabilgarria eskaintzen dute proiektuaren plangintzarako.
| Elementua | Zehaztapen tipikoa | Proiektua kontuan hartzea |
|---|---|---|
| Materiala | Q235B / Q355B | Egitura-kargen eta ingeniaritza-baldintzen arabera hautatua |
| Atalaren Tamainak | Z100–Z300 | Atalaren altuerak zabalera eta karga eskakizunekin bat etorri behar du |
| Hormaren Lodiera | 1,2-3,0 mm | Egiturazko kalkuluek, tarteak, tarteak eta kargak zehazten dute |
| Luzera estandarra | 6-12 m | Luzera finko luzeagoak edo ez estandarrak pertsonalizatu daitezke |
| Azalera | Altzairu beltz naturala | Ingurune lehor, itxi eta korrosiborik gabekoetarako egokiena |
| Tramitazioa | Ebaketa, puntzonaketa, izkina ebaketa, mutur angeludun ebaketa | Prozesatzea marrazkien arabera koordinatu daiteke |
| Arau aplikagarria | GB/T 6728-2017 | Helmugako merkaturako dagozkion baldintzak berretsi behar dira |
Zergatik erabili Z atala altzairua teilatuko purlinetarako?
Gainjartze zuzena Teilatuaren gailurretan
Z profilaren abantailarik bereizgarriena bere brida desplazamenduaren antolamendua da. Aldameneko purlins gainjarri daitezke, eta hori bereziki erabilgarria da teilatuaren diseinuak gailurraren inguruan euskarri jarraitua behar duenean. Teilatuaren malda handiagoetarako, geometria honek konexio-antolamendua erraztu dezake.
Indar-pisuaren errendimendu ona
Hotzean konformatzeak toleste propietate erabilgarriak dituen sekzio bat sortzen du, kidea nahiko arina mantenduz. Aplikazio egokietarako, horrek bigarren mailako markorako behar den altzairu kopurua murrizten du eta garraioa, altxatzea eta instalazioa kudeagarriagoak izan daitezke.
Dimentsio koherenteak
Erroiluen konformazio progresiboak atalaren geometriaren etengabeko kontrola eskaintzen du. Zuzenketa eta dimentsio-ikuskapenarekin konbinatuta, honek profilaren altueran, briden-dimentsioan, zuzentasunaren eta bihurritzearen koherentzia hobetzen laguntzen du.
Aurrez zulatutako konexio-zuloak
Konexio-zuloak onartutako planoen arabera zula daitezke entregatu aurretik. Horrek eraikuntza gunean zulatzeko beharra murrizten du eta instalazioaren eraginkortasuna hobetzen lagun dezake zuloen diseinua aldez aurretik zehaztasunez definitzen denean.
Barruko proiektu egokietarako kostu-eraginkortasuna
Hotz osatutako Z Sekzio altzairu beltz naturala aukera errentagarria izan daiteke korrosioaren babes osagarria beharrezkoa ez den eraikin lehor eta itxietan. Alferrikako babes-estaldura saihesteak materialaren kostua kontrolatzen lagun dezake, beharrezko egitura-funtzioa mantenduz.
Non erabiltzen da hotzean osatutako Z atala altzairua?
Hotz Osatutako Z Sekzio Altzairua, batez ere eraikuntza arineko bigarren mailako markoen aplikazioetarako pentsatuta dago. Erabilera tipikoak honako hauek dira:
- Altzairu arineko eraikinetarako teilatu-purlinak
- Malda handiko biltegiko estalki-sistemak
- Tailer industrialeko estalkiak
- Barruko logistika eta biltegiratze instalazioak
- Teilatua eta horma bigarren mailako egitura
- Altzairuzko itxitura-sistema arinak
- Fabrika berritzeko proiektuak
- Teilatu-panelen bigarren mailako euskarri-egiturak
Esaterako, biltegi itxi handi batek Z purlinak erabil ditzake teilatuaren panelei eusteko, gailurraren inguruan gainjartzen diren kideak aprobetxatuz. Barruko fabrika berritze batean, Z sekzio arinek bigarren mailako marko praktikoa ere eman dezakete alferrikako egitura pisurik sartu gabe.
Nola hautatu behar duzu Z atala egokia?
Profilaren tamainan soilik oinarritutako Z sekzioa erosteak egitura-konponbide desegokia ekar dezake. Erosleek ondoko faktoreak elkarrekin ebaluatu behar dituzte.
1. Teilatuaren malda
Gutxi gorabehera 10°-tik gorako teilatuaren maldetarako, Z atalak bereziki praktikoak izan daitezke gainjarritako purlinak ingeniaritza-diseinuaren parte direnean. Hala ere, azken aukeraketak egitura-planoak eta konexio-diseinuak jarraitu behar ditu beti.
2. Materialaren Kalifikazioa
Q235B aplikazio arin orokor askori egokitu daiteke, eta Q355B-k, berriz, indar handiagoko aukera bat eman dezake tarte handiagoak edo haize- eta elur-karga zorrotzagoak dituzten proiektuetarako. Kalifikazioa sekzioaren neurriekin eta lodierarekin batera hautatu behar da.
3. Atalaren Tamaina
Z100–Z140 bezalako profil txikiagoek bigarren mailako egitura arinagoak egoki daitezke. Z160–Z200 biltegi eta tailerreko aplikazio askotan kontuan har daiteke, eta Z220–Z300, berriz, ingeniaritza kalkuluek sekzio dimentsio handiagoak eskatzen dituzten tokietan hauta daiteke.
4. Hormaren Lodiera
Eskuragarri dagoen lodiera 1,2 eta 3,0 mm bitartekoa izan daiteke gutxi gorabehera. Hala ere, lodiera ez da inoiz modu independentean hautatu behar. Span, purlin tarteak, haize-karga, elur-karga, konexio-baldintzek eta egitura-kalkuluek lodiera egokian eragiten dute.
5. Zerbitzu-ingurunea
Altzairu beltz naturala ingurune lehor eta itxietarako egokiena da. Euria, kondentsazioa, gatz-ihindura, kostaldeko airea, nekazaritzako hezetasuna edo produktu kimiko korrosiboak jasan dituzten eraikinek, oro har, korrosioaren aurkako soluzio egoki bat behar dute, Z atal galvanizatua adibidez.
Z Sekzioa Altzairua vs C Sekzioa Altzairua
Z eta C sekzioak biak oso erabiliak dira bigarren mailako egitura-elementu gisa, baina haien geometriak konexio antolamendu desberdinetarako egokiak dira.
| Konparaketa | Z Sekzioa Altzairua | C Atala Altzairua |
|---|---|---|
| Lehen Erabilera | Teilatu eta hormako purlinak | Teilatu eta hormako purlinak |
| Gainjarri | Bridak gainjarri zuzena onartzen dute | Gutxiago naturaltasunez gainjarri jarraitzeko |
| Teilatuaren gailurra | Erosoa purlin etengabeko antolamenduetarako | Konexioaren diseinuaren araberakoa da |
| Malda Handiko Teilatuak | Bereziki praktikoa gainjartzeak behar diren lekuetan | Ingeniaritza diseinuaren arabera ere erabil daiteke |
| Malda Azaleko Teilatuak | Erabili daiteke | Aukera komuna |
| Egiturazko rola | Bigarren mailako enkoadraketa / purlin | Bigarren mailako enkoadraketa / purlin |
Funtsezko aldea ez da soilik letra-formako profila. Z ataleko offset bridek abantaila praktikoa eskaintzen dute ondoko purlinak gainjarri behar direnean. Erlazionatutako egitura-profilei buruzko informazio gehiago lortzeko, ikusi egitura altzairuzko sekzioen sorta.
Zer axola du Kalitate Kontrolek?
Z purlinetarako, dimentsio-zehaztasunak zuzenean eragiten die altzairuzko marko nagusiari eta teilatuaren panelei buruzko konexioei. Ekoizpen eta ikuskapen sistema profesional batek, beraz, lehengaietan zein amaitutako profiletan zentratu beharko luke.
- Altzairu kalifikazioa eta sarrerako bobinaren ikuskapena
- Hormaren lodiera egiaztatzea
- Sekzioaren altuera eta brida-dimentsioaren egiaztapenak
- Profilaren zuzentasuna eta bihurridura ikuskatzea
- Ebaki-luzera egiaztatzea
- Aurrez zulatutako zuloen posizioaren ikuskapena
- Ertz eta gainazaleko egoeraren egiaztapenak
- Bidali aurretik azken ikuskapen bisuala eta dimentsiokoa
Rongheng-en produkzio-ikuspegiak altzairuzko bobinaren ikuskapena, erroiluen konformazio progresiboa, CNC ebaketa, aukerako zulaketa, zuzenketa eta azken dimentsioko ikuskapena konbinatzen ditu. Prozesu honek Z atalak geometria koherentearekin ematen laguntzen du proiektuetan oinarritutako instalaziorako.
Maiz egiten diren galderak
Q1: Zertarako erabiltzen da batez ere hotzean osatutako Z Sekzio altzairua?
Batez ere bigarren mailako egitura-elementu gisa erabiltzen da, batez ere teilatu- eta hormetako purlins altzairu arineko eraikinetan, biltegietan, tailerretan, logistika-instalazioetan eta bestelako egitura egokietan.
2.G.: Zergatik aukeratu Z atal bat C atalaren ordez?
Abantaila nagusia Z itxurako brida konfigurazioa da, ondoko purlinak gainjartzea ahalbidetzen duena. Hau bereziki erabilgarria izan daiteke gailurren eta malda handiko teilatuen inguruan teilatu-euskarri etengabeko antolamenduetarako.
Q3: Zein material kalifikazio daude eskuragarri?
Aukera arruntak Q235B eta Q355B dira. Kalifikazio egokia egitura-diseinuaren, tartearen, karga-baldintzen, konexio-baldintzen eta aplikagarriak diren zehaztapenen arabera zehaztu behar da.
Q4: Z sekzio altzairua pertsonalizatu al daiteke?
Bai. Sekzio-neurriak, hormaren lodiera, luzera finkoa, konexio-zuloak, izkin-mozketak eta mutur angeludun mozketak proiektuaren marrazkien eta ekoizpen-baldintzen arabera koordinatu daitezke.
Q5: Z ataleko altzairu beltz naturala egokia al da kanpoan erabiltzeko?
Z sekzioko altzairu beltz naturala ingurune lehor, itxi eta korrosiborik gabekoetarako egokia da batez ere. Kanpoko, kostaldeko, heze, euripean edo kimikoki erasokorrak diren inguruneek, oro har, korrosioaren aurkako aukera egoki bat erabili behar dute.
Ondorioa
Hotz Osatutako Z Sekzio Altzairua eraikuntza arinaren, dimentsio koherenteen, toleste-errendimendu erabilgarria eta gainjarritako konexio-gaitasunaren konbinazio praktikoa eskaintzen du. Ezaugarri horiei esker, bereziki baliotsua da biltegietan, industria-taileretan, eraikin logistikoetan eta beste altzairu arin-egitura egokietan estalkiko purlinetarako eta bigarren mailako egiturarako.
Produktu egokia aukeratu behar da teilatuaren maldaren, egitura-tartearen, materialaren kalifikazioaren, sekzioaren tamainaren, hormaren lodieraren, konexioaren diseinuaren, karga-baldintzen eta zerbitzu-ingurunearen arabera. Barneko eraikin lehorretan, Z atal beltz naturalek irtenbide ekonomikoa eman dezakete, eta bistako edo korrosiboko inguruneek galbanizatuak edo bestela babestutako profilak behar ditzakete.
Z purlins hornitzen ari bazara altzairuzko eraikin berri baterako, biltegia berritzeko edo malda handiko teilatu-proiektu baterako, Rongheng-ek eskakizun estandarrak eta pertsonalizatuak onartzen ditu, atalen neurriak, luzera finkoak eta aurrez zulatutako konexio-zuloak barne. Partekatu zure marrazkiak, zehaztapenak, kantitatea eta aplikazio baldintzak gure taldearekin etajarri gurekin harremanetanHotz Osatutako Z Sekzio Altzairua irtenbide eta proiektuaren aurrekontu egoki baterako.
