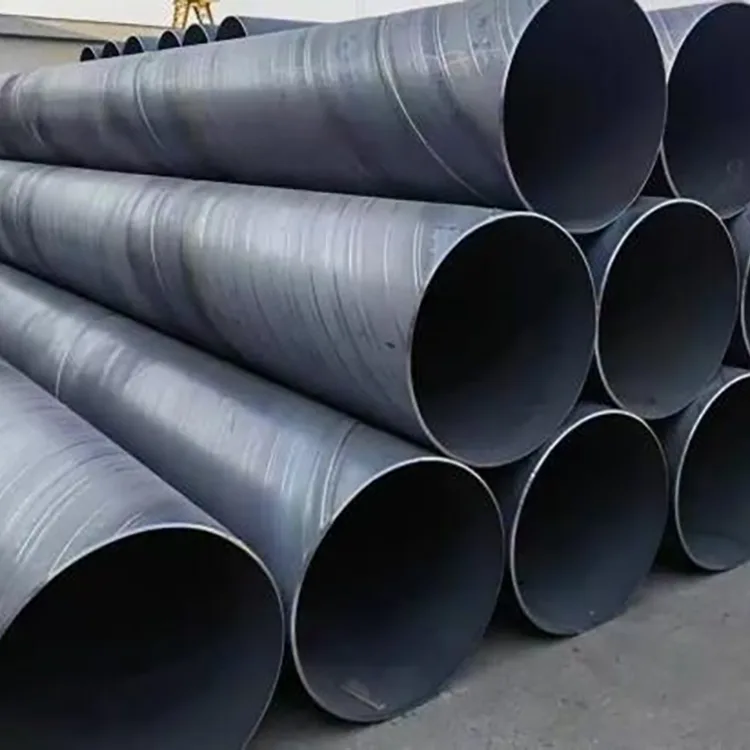

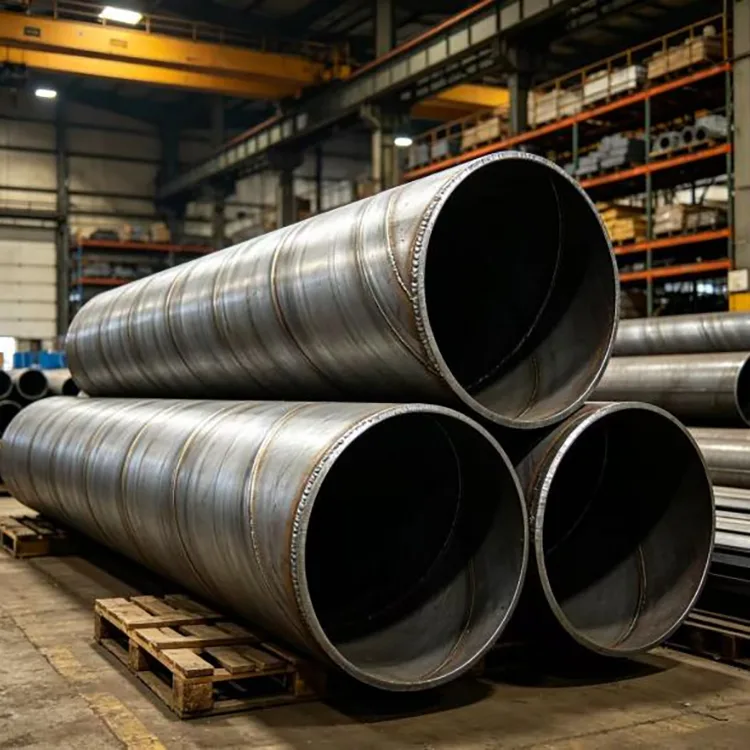

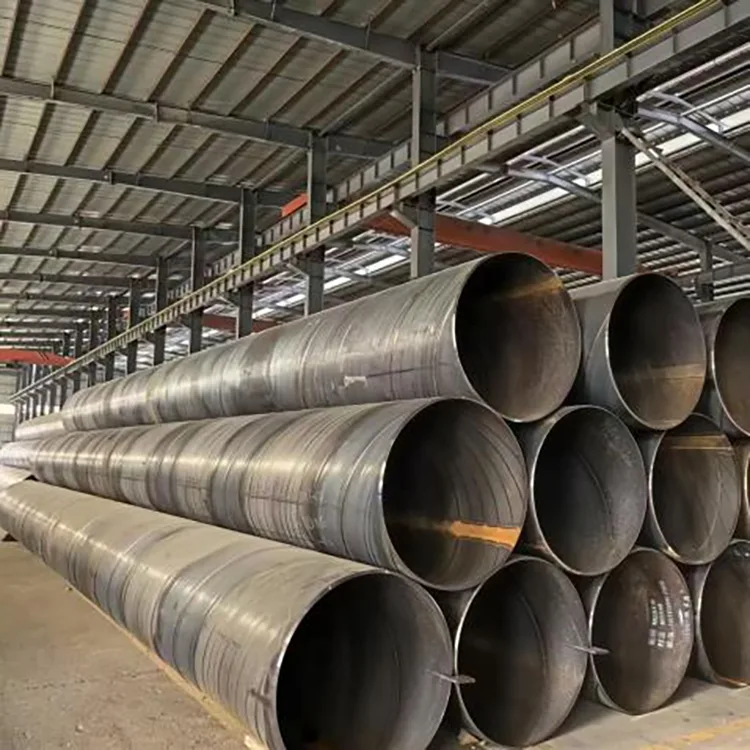

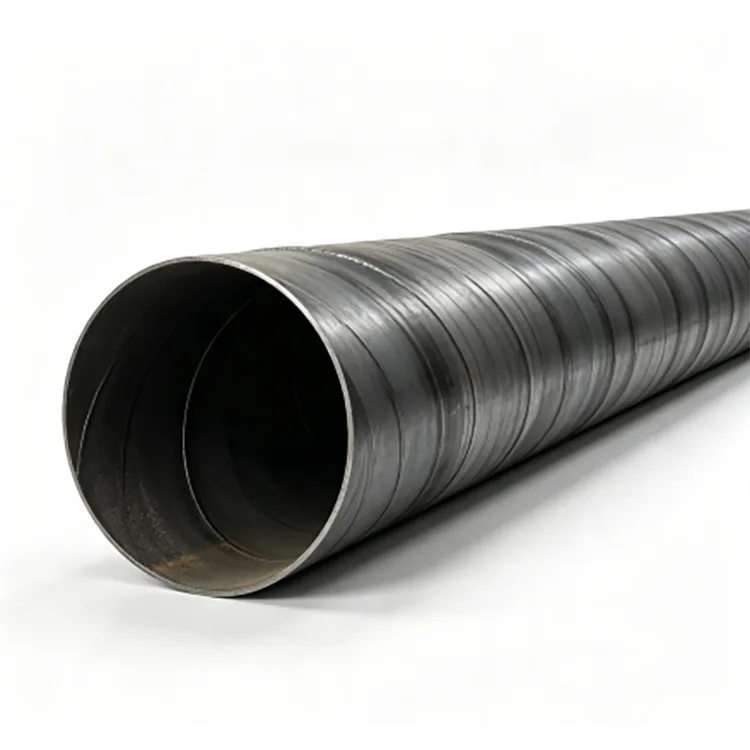

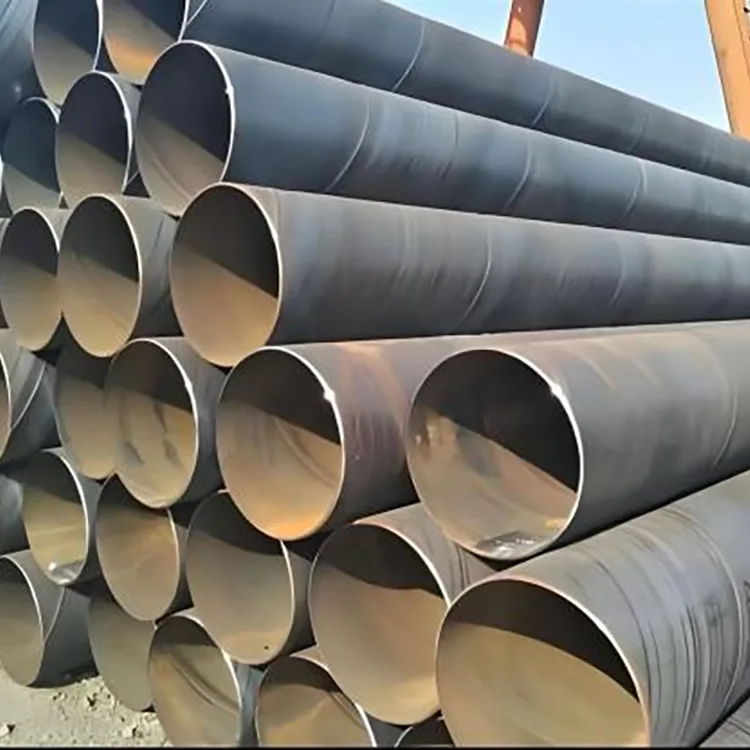

Espiral Soldatutako Altzairuzko Hodia

Diametro handiko kanalizazioetarako, erosketa-prezio baxuena ez da beti proiektuaren kostu baxuena. Hormaren lodiera, soldadura kalitatea, dimentsioko zehaztasuna, korrosioaren babesa eta ikuskapen-erregistroek instalazioan, presioen errendimenduan eta epe luzeko mantentze-lanean eragiten dute.

Rongheng espiral soldatutako altzairuzko hodia beroan ijetzitako altzairu zerrenda kualifikatutik ekoizten da, CNC espiral konformazioaren bidez eta alde biko urpeko arku bidezko soldadura automatikoaren bidez. Eskuragarri dagoen diametroa 219-3.620 mm-koa da, 6-30 mm arteko horma-lodierarekin. Material aukeren artean Q235B, Q355B eta L245–L485 daude, udal, egitura, pilaketa, ur-transmisio eta kanalizazio aplikazio arruntak estaltzen dituztenak.

Ekoizpen-eskaera bakoitzak lehengaiak, konformazioa, soldadura, dimentsioak, soldadura kalitatea, proba hidrostatikoak eta akabera-egoera estaltzen dituen ikuskapen-prozesu definitu bat jarraitzen du. Babes gehigarria behar duten proiektuetarako, kanalizazioa korrosioaren aurkako sistema pertsonalizatuekin horni daiteke, hala nola 3PE edo epoxi ikatz-tar estaldura, zerbitzu-ingurunearen arabera.

Ardura zuzena da: zehaztutako hormaren lodiera eta materiala hornitu, beharrezko ikuskapenak dokumentatu eta zuzenean gunean erabil daitezkeen kanalizazio-muturrak eta estaldura-baldintzak entregatu.

Ezaugarri nagusiak

Azpiegituren Hodietarako Diametro Handia

Espiral soldatutako eraikuntza bereziki egokia da diametro handiko hodietarako, altzairu-zerrenda etengabe eratu daitekeelako hodi-diametro ugaritan.

Rongheng-ek 219 mm-tik 3.620 mm-ko OD-ko hodiak hornitzen ditu, 6-30 mm-ko horma-lodiera duten produkzio-sorta estandar gisa. 6 m, 9 m eta 12 m-ko luzera finkoak eskuragarri daude, eta estandarrak ez diren luzerak eta horma-lodiera bereziak proiektuaren marrazkien eta zehaztapenen arabera egin daitezke.

Alde biko urpeko arkuko soldadura

Hodia alde biko urpeko arkuko soldadura automatikoa erabiliz fabrikatzen da. Konformazio- eta soldadura-prozesua kontrolatzen da hodien geometria koherentea eta soldadura-kalitatea ekoizpen-luzeran zehar mantentzeko.

Barneko eta kanpoko soldadura egiten da soldadura sartze egokia eta soldadura koherentea lortzeko. Soldadura-ikuskapena ekoizpenaren kalitatea kontrolatzeko prozesuan sartzen da, fabrikatu ondoren ikusizko ikuskapenean soilik fidatu beharrean.

Hormaren lodiera eta presioaren errendimendu egonkorra

Lurperatutako ur, drainatze eta presio kanalizazio proiektuetarako, hormaren lodiera erosketa-zehaztapen funtsezkoa da. Diametro nominalak bakarrik ez du hodi bat aplikaziorako egokia den zehazten.

Rongheng-ek hormaren lodiera aplikatzeko zehaztapenaren arabera kontrolatzen du eta materiala, dimentsioa eta ikuskapen-emaitzak dokumentatu ditzake proiektua onartzeko. Erosleek hormaren lodierako tolerantzia, soldadura ikuskatzea eta proba hidrostatikoen baldintzak ere zehaztu ditzakete erosketa-kontratuan.

Ingurune desberdinetarako korrosioaren babesa

Espiral biluzi soldatutako altzairuzko hodiak proiektuak estaldura propioa eskaintzen duen tokietan erabil daiteke edo zerbitzu-inguruneak korrosioaren babes gehigarririk behar ez duenean.

Lurperatutako kanalizazioetarako, eremu hezeetarako, lurzoru gazietarako edo kostaldeko proiektuetarako, Rongheng-ek kanpoko korrosioa babesteko sistema desberdinak horni ditzake. 3PE estaldura, epoxi ikatz-tar estaldura eta zehaztutako beste sistema batzuk hauta daitezke lurzoruaren baldintzen, garraiatutako bitartekoaren, diseinuaren bizitzaren eta proiektuaren eskakizunen arabera.

3PE estalitako hodietarako, hornitutako ekoizpen-zehaztapenak honako baldintzak izan ditzake:

● Zuritzeko indarra: ≥50 N/cm

● Atxikimendua: ≥8 MPa

Estaldura-sistema egokia proiektuaren zehaztapenaren aurka baieztatu behar da, hodiaren diametroaren arabera soilik hautatu beharrean.

Guneko soldadurarako amaierako alaka

Hodien muturrak alaka kontrolatutako dimentsioekin mekanizatu daitezke, bezeroaren soldadura-prozedurarekin eta eremuko juntura-eskakizunekin bat etor daitezen.

Amaierako prestaketak honako hauek izan ditzake:

● Alaka estandarra

● Amaierako aurpegi-akabera

● Lurruntzea

● Dimentsio-zuzenketa

● Mutur prestaketa berezia marrazkien arabera

Honek eremuan soldadura aurretik behar den prestaketa-kopurua murrizten du, batez ere diametro handiko hodiak instalatzeko.

Zehaztapen Teknikoak

Fabrikazio-prozesua

Ekoizpen-prozesua diametro handiko hodien kalitateari zuzenean eragiten dioten puntuen inguruan antolatzen da.

1. Beroan ijetzitako altzairu-zerrenda ikuskatzea

Sarrerako altzairu-zerrenda behar den materialaren kalifikazioarekin eta ekoizpen-zehaztapenarekin egiaztatzen da eratu aurretik. Materialaren dokumentazioa eman daiteke proiektuaren trazabilitatea lortzeko.

2. Berdinketa eta Prestaketa

Altzairuzko banda berdindu egiten da konformazio prozesuan sartu aurretik. Banda egokiak prestatzeak konformazio-baldintza koherenteak eta hodiaren geometria mantentzen laguntzen du.

3. CNC Espiral Konformazioa

Banda etengabe eratzen da zehaztutako espiral-diametroan. Konformazio-parametroak hodiaren diametroaren, hormaren lodieraren eta materialaren kalifikazioaren arabera doitzen dira.

4. Barneko eta Kanpoko Urpeko Arku Soldadura

Soldadura automatikoa juntura espiralaren bi aldeetan egiten da. Soldadura-parametroak hodiaren zehaztapenaren arabera kontrolatzen dira, soldadura jarraitutasunari, sartzeari eta balizko barne-akatsei arreta jarriz.

5. Hodiak Dimentsionatzea eta Zuzentzea

Soldaduraren ondoren, amaitutako hodiaren diametroa, biribiltasuna eta zuzentasuna egiaztatu eta zuzentzen da aplikagarri den zehaztapenaren barruan.

6. Amaitu prozesamendua

Tutu-muturrak moztu eta alakatuta daude proiektuaren eskakizunaren arabera. Amaierako prestaketa berezia bidalketa baino lehen egin daiteke.

7. Korrosioaren aurkako estaldura

Beharrezkoa denean, hodiak zehaztutako kanpoko estaldura sistema jasotzen du. Estalduraren egoera, atxikimendua eta zehaztutako beste propietate batzuk ikuskatzen dira kaleratu aurretik.

8. Azken Ikuskapena eta Paketatzea

Amaitutako hodiek dimentsio, itxura eta behar diren errendimendu-ikuskapenak egiten dituzte bildu, markatu eta bidali aurretik.

Kalitate Kontrola eta Ikuskapena

Diametro handiko hodi soldatuak neurtzeko eskakizunekin erosi behar dira, "kalitate handiko" bezalako fabrika-adierazpen batean bakarrik fidatu beharrean.

Rongheng-en ekoizpen-kalitate-sistemak 16 ikuskapen-kontrol-puntu ditu ekoizpen-prozesua eta produktu amaitua estaltzen dituztenak. Emandako produkzio-datuek amaitutako produktuen kualifikazio-tasa orokorra %99,97koa dela adierazten dute.

Soldadura Ikuskapena

Ekoizpenaren zehaztapenak % 100eko soldadura ikuskatzea barne hartzen du X izpien eta ultrasoinuen probak erabiliz, ikuskapen bisual bidez bakarrik baieztatu ezin diren soldadura akatsak identifikatzeko.

NDT metodo zehatza, onarpen maila eta txostenaren formatua aplikagarria den estandar edo proiektuaren zehaztapenarekin bat egin daiteke.

Saiakuntza hidrostatikoa

Presio-hodietako eskaera aplikagarrietarako, hodi bakoitza proba hidrostatikoa egin dezake lan-presioaren 1,5 aldiz, gutxienez 5 segundoko euste-epearekin eta zehaztutako proban zehar isuririk gabe.

Proiektu zehatz baterako, probaren presioa, euste-denbora eta onarpen-irizpideak hitzarmen teknikoan berretsi behar dira ekoizpenaren aurretik.

Dimentsio-ikuskapena

Ikuskapenak funtsezko dimentsioak hartzen ditu, hala nola:

● Kanpoko diametroa

● Hormaren lodiera

● Hodiaren luzera

● Biribiltasuna

● Zuzentasuna

● Alakaren neurriak

● Azaleren egoera

Hau bereziki garrantzitsua da diametro handiko hodietarako, dimentsio-desbideratzeek eremuaren lerrokadura eta juntura-soldadura-lana handitu dezaketelako.

Espiral Soldatutako Altzairuzko Hodia vs Fabrika Txikiko Hornidura

Ingeniaritza-kontrataziorako, konparaketa garrantzitsua ez da hornitzailearen prezioa soilik. Erosleek materialaren kalifikazioa, benetako hormaren lodiera, NDT estaldura, proba hidrostatikoen eskakizunak, estalduraren zehaztapena, ikuskapen dokumentuak eta entrega-baldintza oinarri tekniko berean alderatu behar dituzte.

Materiala aukeratzeko gida

Q235B Ohiko Udal Proiektuetarako

Ohiko udaleko ur-hornidura, drainatze eta saneamendu-hodietarako, Q235B normalean hautatzen da diseinu-baldintzek erresistentzia handiagoko kalifikazioa eskatzen ez dutenean.

Egokia da ingeniaritza-diseinuak egitura-errendimendu egokia eta materialaren kostu kontrolatua lehenesten dituenean.

Q355B Goi Egitura-eskakizunetarako

Q355B materialaren erresistentzia handiagoa behar duten aplikazioetarako kontuan har daiteke, zenbait aplikazio astun, tenperatura baxuan edo egitura/pilotan barne.

Azken kalifikazioa diseinuaren kargaren, tenperaturaren, soldadura-baldintzen eta aplikagarri den estandarraren arabera aukeratu behar da.

L245–L485 Pipeline aplikazioetarako

Petrolioa eta gasa garraiatzeko proiektuetarako, kanalizazio-altzairuaren kalifikazioak, hala nola L245-L485, eskatutako kanalizazio estandarraren eta diseinu-baldintzen arabera zehaztu daitezke.

Zerbitzu garratza edo hidrogeno sulfuroa duten euskarrietarako, materialak hautatzeak aplika daitezkeen zerbitzu garratza-zehaztapenak eta proiektuaren eskakizunak jarraitu beharko lituzke, kanalizazio-kalitateak bakarrik H₂S erresistentzia ematen duela suposatu beharrean.

Baldintza korrosiboak eta kostaldekoak

Kostaldeko, gazi-lurzoru edo kimikoki erasokorrak diren inguruneetarako, materiala eta estaldura batera hartu behar dira kontuan.

Erresistentzia handiagoko edo eguraldiarekiko erresistentea den altzairu-kalifikazioa zehaztu daiteke, hala badagokio, eta kanpoko korrosioaren babeserako sistema lurzoruaren, uraren eta esposizio-baldintzen arabera hautatu behar da.

Aplikazio tipikoak

Espiral soldatutako altzairuzko hodia diametro handia, distantzia luzeko instalazioa edo egitura-ahalmena etengabeko espiral osaketa praktikoa egiten duten tokietan erabiltzen da batez ere.

Udal Ur Garraioa

Diametro handiko ur hodiak hiriko ur hornidurarako, ur gordinaren transmisiorako eta azpiegiturak hobetzeko.

Drainatze eta euri-uren sistemak

Emari handiko drainatze, euri-uren isurketa eta uholdeak kontrolatzeko udal proiektuetarako egokia.

Saneamendu eta Industria Urak

Hondakin-uretarako, prozesu-uretarako eta presio baxu-ertaineko fluidoen transmisio-sistemetarako erabiltzen da, hautatutako materialak eta barne-babesak baldintza ertainak betetzen dituztenean.

Petrolio eta gasbideen proiektuak

Pipeline-mailako espiral soldatutako tutua transmisio-aplikazio egokietarako kanalizazio-zehaztapenen arabera fabrikatu daiteke.

Altzairuzko Hodi Pilak

Diametro handiko espiral soldatutako tutua egiturazko tutu pila gisa ere erabil daiteke, zimenduak eta itsasoarekin lotutako eraikuntza barne, beharrezkoa den pila estandarra eta hormaren lodiera zehazten direnean.

Lurperatutako kanalizazio-sistemak

Lurperatutako aplikazioetarako, hodien aukeraketak lurzoruaren kanpoko presioa, lurpeko urak, likidazioa, estaldura sistema, babes katodikoa eta instalazio-baldintzak kontuan hartu behar ditu, hodiaren diametroa bakarrik.

Benetako Proiektuen Aplikazioak

1. kasua: Hiri Gas Naturalaren Gasbidearen Proiektua

Hiri gasbidearen proiektu baterako, Rongheng-ek 12.000 tona gutxi gorabehera L360 espiral soldatutako altzairuzko hodi hornitu zituen 3PE korrosioaren aurkako estaldurarekin.

Proiektuak lehendik zegoen hirigune batean asentamendu-baldintza konplikatuak zituen. Hornitutako hodia proiektuaren eskakizunen arabera fabrikatu eta estali zen.

Proiektuaren ustiapen-erregistroaren arabera, kanalizazio-isurketa-tasa % 0,7koa izan zen, eta lau urteko funtzionamenduarekin segurtasun gorabeherarik erregistratu gabe.

Kasuak erakusten du zergatik kontuan hartu behar diren materialaren trazabilitatea, soldadura ikuskatzea eta kanpoko korrosioaren babesa elkarrekin lurperatutako kanalizazio proiektuetarako.

2. kasua: Hiri Euri-uren drainatze-aldaketa

Hiriko drainatze-proiektu baterako, Rongheng-ek 6.800 tona espiral soldatutako altzairuzko hodi inguru hornitu zituen, besteak beste:

● Φ1220 × 10 mm

● Φ1420 × 12 mm

Hodiak epoxi ikatz-tar korrosioaren aurkako babes indartuarekin hornitzen ziren.

Proiektuaren xedea da blokeo, isurketa eta euri-uren isurketa-ahalmen nahikoa ez duten hiri drainatze-hodiak ordezkatzea. Hiru urteko funtzionamenduaren ondoren, proiektuaren erregistroak ez zuen hodien deformaziorik, isuririk edo blokeorik jakinarazi, eta sistema berrituak euri-uren drainatze-errendimendua hobetu zuen eurite handietan.

Eskaera egin aurretik hautaketa puntuak

Soldatutako altzairuzko hodi espiralerako aurrekontua eskatu aurretik, hornitzaileari informazio hau eman:

1. Hodiaren tamaina

Zehaztu kanpoko diametroa eta beharrezko hormaren lodiera, diametroa bakarrik baino.

2. Garraiatutako bitartekoa

Urak, ur zikinak, gasak, petrolioak eta industria-fluidoek hainbat material, barne babesa eta ikuskapen-baldintza eska ditzakete.

3. Lan-presioa

Eman diseinuaren presioa eta funtzionamendu-tenperatura egokia denean, hormaren lodiera eta proba-baldintzak behar bezala berrikusi ahal izateko.

4. Instalazio-ingurunea

Adierazi hodia lurperatuta dagoen, lur gaineko, urpeko, kostaldeko, lur gazizko edo korrosio kimikoaren eraginpean dagoen.

5. Estaldura-eskakizuna

Zehaztu 3PE, epoxi ikatz-tar, altzairu hutsa edo beste estaldura-sistema bat, estalduraren lodiera eta ikuskapen-eskakizunekin batera.

6. Hodiaren luzera eta amaierako prestaketa

Berretsi 6 m, 9 m, 12 m edo pertsonalizatutako luzera finkoak, alakaren dimentsioekin eta eremu-soldatzeko eskakizunekin batera.

7. Ikuskapena eta dokumentazioa

Proiektu handietarako, sartu materialaren ziurtagiriak, dimentsioko txostenak, NDT txostenak, proba hidrostatikoen erregistroak eta estalduraren ikuskapeneko erregistroak erosketa zehaztapenean.

Fabrikazio pertsonalizatua eta proiektuen hornidura

Rongheng-ek ekoizpen pertsonalizatua onartzen du ingeniaritza-eskaeretarako, hornidura stock-tamaina estandarretara mugatu beharrean.

Eskuragarri dauden aukerak honako hauek dira:

● Kanpo-diametro ez-estandarrak

● Horma-lodiera bereziak

● 6-12 m-ko luzera finkoak eta zehaztutako beste luzera batzuk

● Hodiaren muturreko alaka

● Amaierarako prestaketa berezia

● 3PE eta korrosioaren aurkako estaldura sistemak

● Epoxi ikatz-tar estaldura

● Hodietarako sarbide bereziak eta marrazkien arabera fabrikatutako atalak

● Proiektuaren berariazko ikuskapena eta dokumentazioa

Bolumen handiko eskaeretarako, ekoizpen- eta entrega-programazioak proiektuaren instalazio-sekuentzien arabera koordinatu daitezke.

Fabrikaren ikuskapena eta erosleen laguntza

Azpiegitura-eskaera handietarako, erosleek fabrikako ikuskapena eta ekoizpen- eta ikuskapen-erregistroak berrikusi ditzakete bidali aurretik.

Rongheng-ek honako hau eskaintzen du:

● Eskaera aldez aurretik hautaketa teknikoaren laguntza

● Zehaztapenen berrikuspena

● Produkzioaren aurrerapen eguneraketak

● Fabrika ikuskatzeko antolamenduak

● Materiala eta ikuskapen-dokumentazioa

● Bidalketa koordinazioa

● Instalazioarekin lotutako kontsulta teknikoa

● Salmenta osteko laguntza teknikoa

Proiektu handietarako, ekoizpenaren aurrerapena ikusizko eguneratzeen bidez ere jarraitu daiteke, erosleek aldez aurretik bidalketa eta instalazioen ordutegiak koordinatu ditzaten.

Ohiko galderak

Q1. Zein da espiral soldatutako altzairuzko hodiaren eta jostura zuzeneko hodiaren arteko soldadura?

Altzairuzko zerrendatik eratzen da espiral forma batean eta juntura helikoidalean zehar soldatzen da. Fabrikazio metodo hau bereziki praktikoa da diametro handiko hodietarako.

Jostura zuzena soldatutako tutuak luzetarako soldadura erabiltzen du eta normalean diametro-tarte eta aplikazio-eskakizun desberdinetarako hautatzen da. Eraikuntzak ez dira automatikoki hobeak proiektu bakoitzerako; diametroa, hormaren lodiera, presioa, instalazio-metodoa, materialaren kalifikazioa eta aplikatzekoa den estandarra zehaztu behar dute hautaketa.

Q2. Zein neurritako hodiak hornitzen dituzu?

Ekoizpen sorta estandarra 219-3.620 mm-ko kanpoko diametroa eta 6-30 mm-ko hormaren lodiera da. Luzera finko estandarrak 6 m, 9 m eta 12 m dira, luzera ez-estandarrak eta horma-lodiera bereziak proiektuen eskaerak egiteko.

Q3. Espiral soldatutako altzairuzko hodi estandarrak fabrikatu ditzakezu?

Bai. Ekoizpen pertsonalizatuak diametroa, hormaren lodiera, luzera finkoa, hodien amaierako alaka, amaierako prestaketa berezia, estaldura eta ingeniaritza-planoetan agertzen diren beste eskakizun batzuk estal ditzake.

Q4. Pipe lurperatutako hodietarako erabil al daiteke?

Bai. Lurperatutako ur, drainatze eta beste kanalizazio-sistemetarako oso aplikagarria da hodiaren hormaren lodiera, materialaren kalifikazioa, kanpoko estaldura, instalazio metodoa eta egitura-kalkuluak proiektuaren baldintzak betetzen dituztenean.

Lurperatutako kanalizazioetarako, erosleek arreta berezia jarri behar diete lurzoruaren baldintzei, lurpeko urei, asentamenduei, korrosioaren babesari eta eremuko junturaren tratamenduari.

Q5. Nola ekidin dezaket horma-lodiera nahikoa ez duen hodi bat erostea?

Ez epaitu produktua tamaina edo pisu nominalaren arabera soilik. Erosketa-kontratuan eskatutako hormaren lodiera eta aplikagarria den tolerantzia zehaztu, eta materialaren ziurtagiriak eta dimentsioko ikuskapen-erregistroak eskatzea.

Proiektu handietarako, sarrerako ikuskapenak ausazko hormaren lodieraren neurketak ere izan ditzake hodiaren posizio anitzetan.

6.G. Zer soldadura ikuskapen eman daiteke?

Ekoizpenaren zehaztapenak % 100 X izpien eta ultrasoinuen soldadura ikuskatzea onartzen du, dagokion estandar edo proiektuaren zehaztapenak zehazten duen onarpen maila aplikagarria.

Ikuskapen-txostenak proiektuaren kalitatearen dokumentazioaren zati gisa eman daitezke.

7.G. Proba hidrostatikoak ematen al dituzu?

Bai. Presio-hodietarako eskaera aplikagarrietarako, proba hidrostatikoak hodiz hodi egin daitezke lan-presioaren 1,5 aldiz, 5 segundo edo gehiagoko euste-epearekin eta zehaztutako proba-baldintzetan isurketarik gabe.

8.G. Korrosioaren aurkako zein estaldura aukeratu behar dut?

Instalazio ingurunearen eta diseinuaren bizitzaren araberakoa da.

Lurperatutako kanalizazioetarako, 3PE jotzen da normalean kanpoko korrosioaren babes sendoa behar den tokietan. Epoxi ikatz-tar sistemak ere zehaztu daitezke proiektu egokietarako. Kostaldeko eta lurzoru gaziaren aplikazioek arreta berezia eskatzen dute estaldura hautatzean, estalduraren jarraitutasunari eta landa-junturaren babesari.

9.G. Fabrika bisitatu al dezaket eskaera handi bat egin aurretik?

Bai. Erosleek fabrikaren bisita antola dezakete produkzio-eremuak, ikuskapen-instalazioak, amaitutako hodien biltegiratzea eta dagokion kalitate-dokumentazioa. Produkzioaren aurrerapena bideo-eguneratzeen bidez ere jarraitu daiteke fabrikazio-aldian.

Q10. Zer informazio eman behar dut aurrekontu baterako?

Gutxienez, hornitu kanpoko diametroa, hormaren lodiera, materialaren kalifikazioa, hodiaren luzera, kantitatea, aplikagarria den estandarra, garraiatutako bitartekoa, lan-presioa, estaldura-eskakizuna eta amaierako prestaketa.

Ingeniaritza aurrekontu osoa lortzeko, marrazkiak, ikuskapen-eskakizunak eta entrega-egutegia ere erabilgarriak dira.

Kontratazio Oharra

Espiral Soldatutako Altzairuzko Hodietarako, lau elementuk arreta berezia merezi dute kontratazioan: benetako hormaren lodiera, soldadura NDT, proba hidrostatikoak eta korrosioaren aurkako estaldura.

Baldintza hauek hitzarmen teknikoan zuzenean idatz daitezke, hornitzaileen aurrekontuak oinarri berean alderatu ahal izateko. Bolumen handiko azpiegitura-proiektuetarako, erosleak ere ongi etorriak dira fabrikako ikuskapena antolatzera eta ekoizpen- eta ikuskapen-prozesua bidaltzeko aurretik.
