Zink-Aluminio-Magnesio estalitako altzairuzko hodi laukizuzena

Zink-Aluminio-Magnesio Estalitako Altzairu Laukizuzeneko Hodi baten abantaila nagusia zabalera-altuera erlazio kontrolagarria da. Hodi biribil batekin alderatuta, alde batek muntatzeko gainazal zabalagoa eman dezake; hodi karratu batekin alderatuta, sekzioa aukera daiteke eskuragarri dagoen instalazio-espazioa eta kargaren norabidea hobeto egokitzeko.

Egitura-aplikazioetarako, alde luzeagoa tolestura-zurruntasun handiagoa behar den norabidean antolatu ohi da. Benetako sekzioaren tamaina eta hormaren lodiera egitura-kargaren eta tartearen arabera baieztatu behar dira, itxuraren arabera bakarrik hautatu beharrean.

Tamaina sorta

Aspektu-erlazio bereziak, hormaren lodiera eta luzera marrazkien eta proiektuaren eskakizunen arabera ekoitzi daitezke.

Zergatik erabili Zn-Al-Mg estaldura?

Zink-Aluminio-Magnesio Estalitako Altzairu Laukizuzeneko Hodiak korrosioaren babesa eskaintzen du aluminioa eta magnesioa dituen zink-oinarritutako aleazio-geruza baten bidez. Zink estaldura arruntekin alderatuta, aleazio-sistemak korrosioaren portaera hobetua eskain dezake kanpoko ingurune askotan.

Beste ezaugarri praktiko bat estaldura kaltetutako eremu txikien inguruan duen portaera da. Inguruko estalduraren korrosio-produktuek korrosioa moteldu dezakete agerian dagoen altzairu lokaletik. Hau erabilgarria da ebaketa, zulaketa edo beste gune baten fabrikazioa behar duten produktuetarako, nahiz eta kaltetutako eremu handiek eta soldatutako atalek oraindik konponketa tratamendu egokia behar izan dezaketen.

Sekzioa eta hormaren lodiera hautatzea

Aplikazio ezberdinek zabalera, altuera eta hormaren lodiera konbinazio desberdinak behar dituzte.

40 × 60 mm-ko sekzioa har daiteke bigarren mailako kide arinagoak, ekipamendu-markoak eta euskarri osagarrietarako.

50 × 100 mm-ko sekzioa egokia da euskarri eta markoaren aplikazio estandar askotan, non sekzio laukizuzen altu samarra hobesten den.

60 × 120 mm edo 80 × 120 mm bezalako sekzio handiagoak har daitezke habe astunagoak, ekipo-marko handiagoetarako eta sekzio zurruntasun handiagoa behar duten beste aplikazioetarako.

Karga astunagoak edo tarte luzeagoetarako, 80 × 160 mm-ko eta hortik gorako sekzioak zehaztu daitezke, baina azken tamaina egitura-kalkuluaren bidez egiaztatu behar da.

Hormaren lodiera modu berean hautatu behar da. Horma meheko materiala nahikoa izan daiteke zabalera laburreko eta arin-markoetarako, eta 1,8-2,0 mm-ko eta lodiagoak diren atalak kanpoko egitura-lan orokorretarako kontuan hartzen dira. Karga astunek, tarte luzeek eta haize-baldintzek 2,5-3,0 mm-ko materiala edo lodiagoa izan dezakete.

Aplikazio tipikoak

Proiektu fotovoltaikoak

Teilatuko fotovoltaiko euskarrirako markoetarako, eguzki-elementu osagarrietarako eta kanpoko beste egitura fotovoltaikoetarako erabiltzen da, non sekzio laukizuzena instalazioaren diseinura egokitzen den.

Gortina-horma eta dekorazio-egiturak

Hodi laukizuzenaren aurpegi lauak erosoak dira marko konexioak, estaldura euskarriak, altzairu apaingarriak eta egitura arkitektonikoak egiteko.

Ekipamendu industrialaren markoak

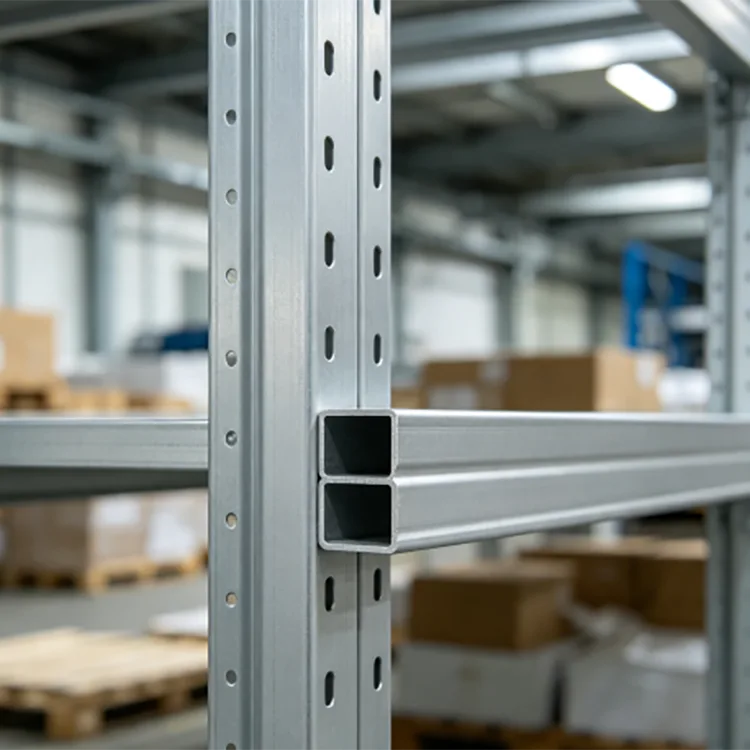

Automatizazio-ekipoetan, biltegi-sistemetan, produkzio-lerroen markoetan, lan-estazioetan eta makineriaren euskarri-egituretan aplika daiteke.

Udal eta Azpiegitura Proiektuak

Baranda-markoetarako, pasabideetarako euskarrietarako, argiztapen-egituretarako, zubi-osagai osagarrietarako eta kanpoko fabrikatutako beste altzairuetarako erabiltzen da.

Lantegiak eta Nekazaritza Egiturak

Bigarren mailako altzairuzko kideentzat, negutegietarako markoetarako, ekipamendurako aterpeetarako, baserri-egituretarako eta babes-markoetarako egokia.

Azalera eta fabrikazioa

Gainazal estandarra, oro har, zilar-gris matea da, itxura nahiko uniformearekin. Hodia zuzenean muntatzeko edo bidali aurretik prozesatu daiteke.

Fabrikazio eskuragarriak luzera finkoko ebaketa, zulaketa, amaierako prestaketa, txaflaketa eta beste mekanizazio batzuk barne hartzen ditu. Soldadura ere posible da, baina berotutako eremuan estaldura kaltetua izango da eta proiektuaren korrosioaren babeserako eskakizunen arabera tratatu behar da.

Proiektu handietarako, aurrez ebaketak eta zulaketak guneko lana murriztu eta instalazioaren eraginkortasuna hobetu dezakete.

Produkzioaren Kontrola

Hodi angeluzuzena Zn-Al-Mg estalitako altzairuzko zerrendatik eratzen da erroiluen konformazioaren eta maiztasun handiko soldaduraren bidez, eta ondoren dimentsionatzea, zuzentzea eta ebakitzea.

Ekoizpen-kontrola zerrendaren lodiera, sekzioaren dimentsioak, izkinaren geometria, zuzentasuna, soldadura egoera eta estalduraren kalitatea ditu. Egitura-eskaeretarako, parametro hauek adostutako produktuaren zehaztapenarekin konprobatzen dira bidali aurretik.

Korrosioaren ingurunea

Zink-Aluminio-Magnesio estalitako altzairuzko hodi angeluzuzena kanpoko ingurune eta heze askotarako egokia da, baina estaldura hautatzeak benetako esposizioa islatu beharko luke.

Zerbitzu-bizitza ezin da estaldura motaren arabera esleitu. Gatz-kontzentrazioa, hezetasuna, kutsatzaileak, estaldura-masa, sekzioaren lodiera, prozesatzea eta mantentze-lanak benetako iraunkortasunari eragiten dio.

Kalitatearen Ikuskapena

Kalitate-kontrolak sekzioaren dimentsioak, hormaren lodiera, zuzentasuna, izkinaren egoera, soldadura itxura, estalduraren lodiera eta gainazaleko egoera izan ditzake.

Egitura-proiektuetarako, materialaren ziurtagiriak eta jabetza mekaniko-txostenak adostutako zehaztapenaren arabera eman daitezke. Korrosioaren edo gatz-spray proba osagarriak antolatu daitezke bezeroaren onarpen-baldintzen parte denean.

Kontratazio Informazioa

Aipamena lortzeko, eman informazio hau:

Atalaren tamaina: esaterako, 40 × 60 mm edo 50 × 100 mm

Hormaren lodiera: esaterako, 1,5 mm, 2,0 mm edo 3,0 mm

Altzairu kalifikazioa: S390GD+ZM, S420GD+ZM edo S550GD+ZM

Luzera: 6 m edo pertsonalizatua

Kopurua: piezak edo pisu osoa

Aplikazioa: PV, gortina-horma, ekipoen markoa, berotegi-efektua edo egiturazko erabilera

Prozesatzea: ebaketa, zulaketa, soldadura prestatzea edo bestelako eskakizunak

Luzera, haize-karga edo bestelako egitura-eskakizunak dituzten proiektuetarako, marrazkiek edo karga-informazioek atal egokia berresten laguntzen dute.

Ohiko galderak

Q1: Zein da hodi laukizuzenaren eta hodi karratuaren arteko aldea?

Hodi angeluzuzen batek zabalera eta altuera dimentsio desberdinak ditu, eta malgutasun handiagoa ematen du eskuragarri dagoen instalazio-espazioak edo karga-norabideak aspektu-erlazio zehatz bat eskatzen duenean. Hodi karratu batek alde berdinak ditu eta askotan karga eta konexio baldintzak simetrikoagoak diren lekuetan erabiltzen da.

Q2: Zergatik egokia da zink-aluminio-magnesio estalitako altzairu angeluzuzeneko hodi kanpoko hodi angeluzuzenetarako?

Zink-aluminio-magnesio estaldurak korrosioaren babesa eskaintzen du eta portaera erabilgarria du estaldura lokalizatuen kalteen inguruan. Horrek aukera praktikoa bihurtzen du kanpoko egitura askorentzat, FV sistemetarako eta ekipoen markoetarako barne.

Q3: Hodi angeluzuzena moztu eta soldatu al daiteke?

Bai. Mozketa, zulaketa eta soldadura egin daitezke. Eragiketa hauek estaldurari lokalean eragiten diotenez, ageriko eremuetarako eta soldaduretarako beharrezko babesa ingurumenaren eta proiektuaren zehaztapenen arabera zehaztu behar da.

Q4: Zein hormaren lodiera aukeratu behar dut?

Kargaren, tartearen, euskarriaren baldintzen eta instalazioaren ingurunearen araberakoa da. Bigarren mailako marko arinek horma meheagoak erabil ditzakete, tarte luzeak, karga astunak edo haize handiko egiturek, oro har, horma lodiagoak behar dituzte. Atalaren kalkulua behin betiko hautaketaren aurretik amaitu behar da.

Q5: Ratio angeluzuzen bereziak pertsonalizatu al daitezke?

Bai. 30 × 20 mm eta 200 × 100 mm bezalako tamaina estandarrez gain, zabalera-altuera erlazio bereziak, horma-lodiera eta luzera finkoak eztabaida daitezke ekoizpen-gaitasunaren eta marrazkien arabera.

6.G.: Egokia al da kostaldeko proiektu fotovoltaikoetarako?

Kostaldeko PV egituretarako erabil daiteke, baina estalduraren zehaztapena tokiko gatzaren esposizioaren eta behar den zerbitzu-bizitzaren arabera hautatu behar dira. Itsas ingurune larriek estaldura-maila handiagoa edo korrosioarekiko babes gehigarria behar dezakete.

Q7: Aurrez moztutako edo zulatutako hodi angeluzuzenak eman al ditzakezu?

Bai. Mozketa, zulaketa, txanflaketa, alaka eta beste fabrikazio batzuk bidaltzeko aurretik antolatu daitezke instalazio-gunean prozesatzeko lanak murrizteko.
