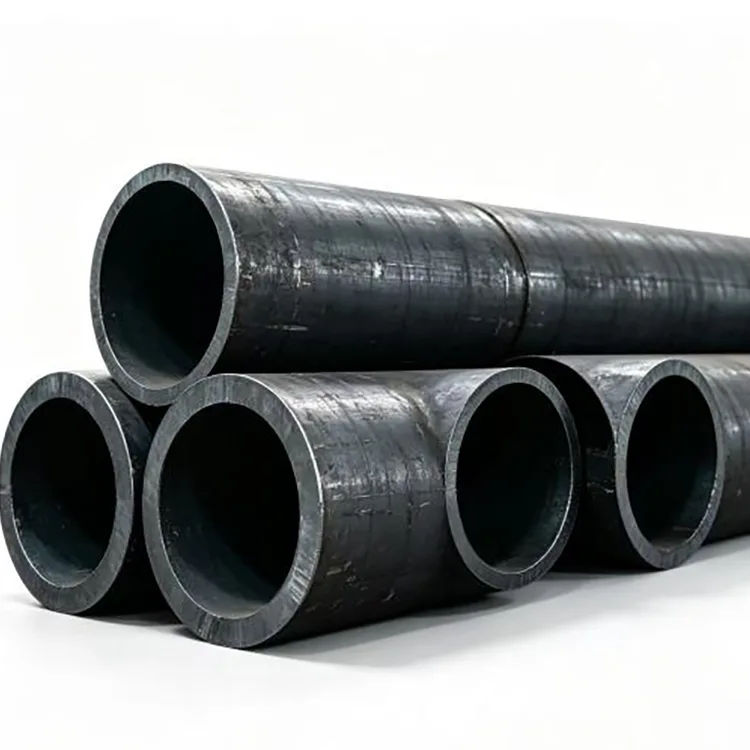

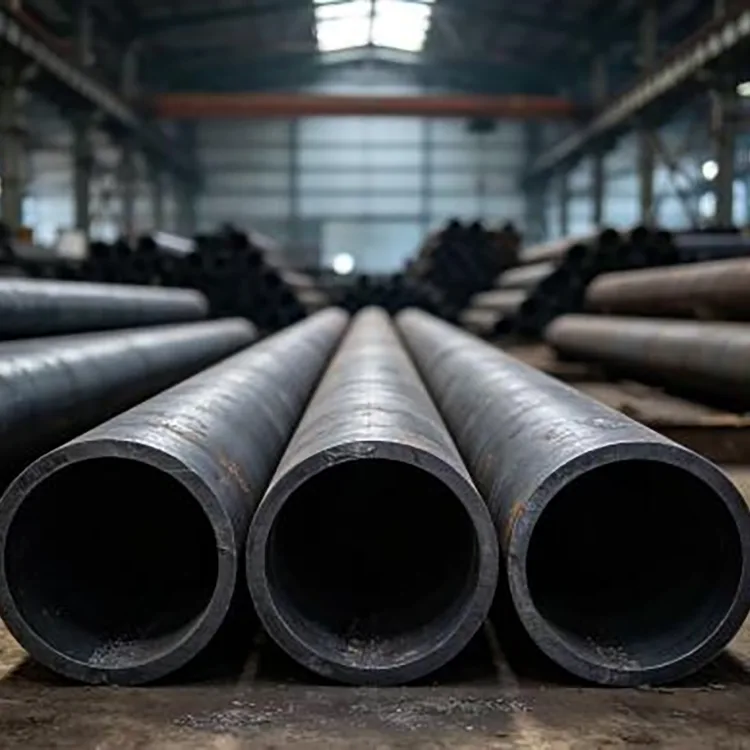

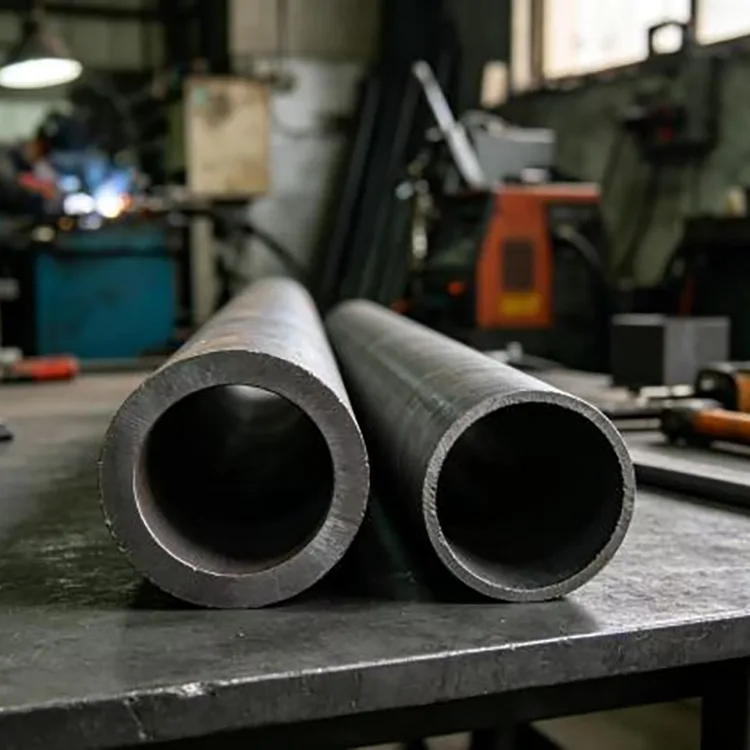

Joturarik gabeko karbono altzairuzko hodi estrukturala

Joturarik gabeko Karbono Altzairuzko Egiturazko Hodia altzairuzko totxo bat zulatuz eta ijezketarik gabeko sekzio batean ekoizten da, luzetarako soldadurarik gabe. Beroan ijetzitako hodiak diametro handiagoetarako eta horma astunagoak egiteko erabiltzen dira, eta hotzeko marraztutako hodiak, berriz, mekanizaziorako dimentsio-perdoia hurbilagoak eta gainazal leunagoa behar direnean hautatzen dira.

Produktu hau aplikazio estruktural eta mekanikoetarako dago diseinatuta, aplikagarriak diren zehaztapenen arabera. Ura, petrolioa, gasa, lurruna edo presiozko beste fluido batzuk garraiatzen dituzten kanalizazioetarako, GB/T 8163 bezalako fluido-zerbitzuko hodi bat zehaztu behar da egitura-hodiak erabili beharrean, neurriak antzekoak direlako.

Zehaztapenak

ASTM, EN eta JIS zehaztapenak proiektuaren eskakizunaren arabera ere eztabaida daitezke.

Material aukerak

20 # aukera arrunta da mekanizazio eta soldagarritasun ona behar duten egiturazko eta mekanikoko aplikazio orokorretarako.

45 #-k indar eta gogortasun handiagoa du eta ardatz, mahuka, zuhaixka eta mekanizatutako beste pieza mekaniko batzuetan erabiltzen da.

Q355B (16Mn) egiturazko erresistentzia handiagoa behar duten aplikazioetarako egokia da, hala nola makineria astuna, ingeniaritza egiturak eta euskarri osagaiak.

27SiMn eta 40Cr hautatzen dira prozesatzeko garaian indar handiagoa eta errendimendu espezifikoa behar duten pieza mekanikoetarako.

Materiala kargaren, mekanizazio-prozesuaren, lan-ingurunearen eta azken osagaien eskakizunen arabera hautatu behar da, erresistentzia handieneko kalifikazioa aukeratu beharrean.

Hotz ijetzita vs

Beroan ijetzitako josturarik gabeko hodia, oro har, aukera praktikoa da diametro handietarako, horma astunetarako eta egitura-lan orokorretarako. Egokia da dimentsio-perdoia estandarrak onargarriak diren lekuetan eta materialaren kostua kontuan garrantzitsua den lekuetan.

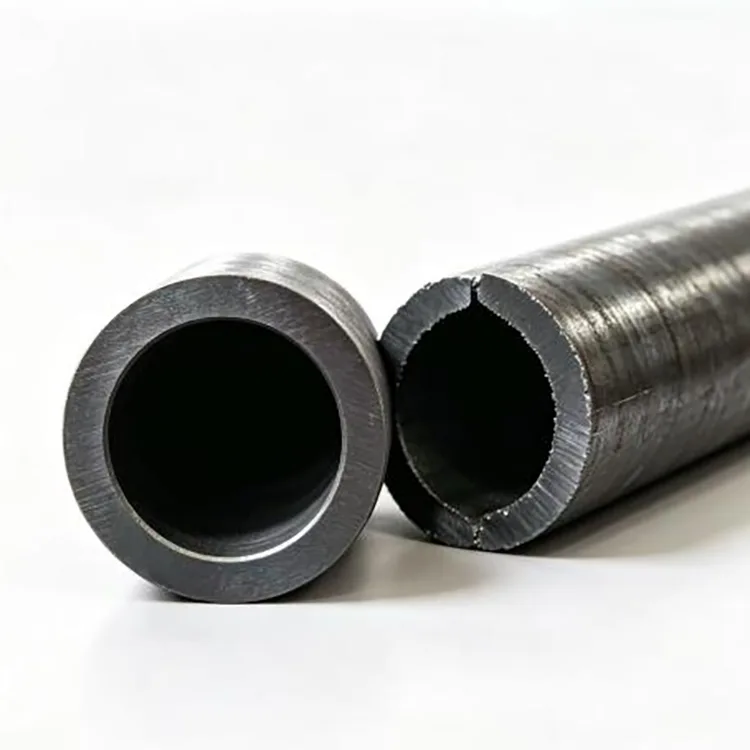

Hotzez marraztutako josturarik gabeko hodiak hotzeko marrazketa prozesu gehigarri bat jasaten du dimentsioko zehaztasuna eta gainazaleko egoera hobetzeko. Egokiagoa da diametro txikiko hodietarako, doitasuneko osagaietarako, torneatzeko, mandrinatzeko eta beste mekanizazio eragiketetarako.

Egiturazko marko baterako, normalean ez dago hotzean marraztutako zehaztasuneko materiala ordaintzeko onurarik beroan ijetzitako hodi estandarrak diseinu-eskakizuna betetzen duenean.

Non Erabiltzen Den

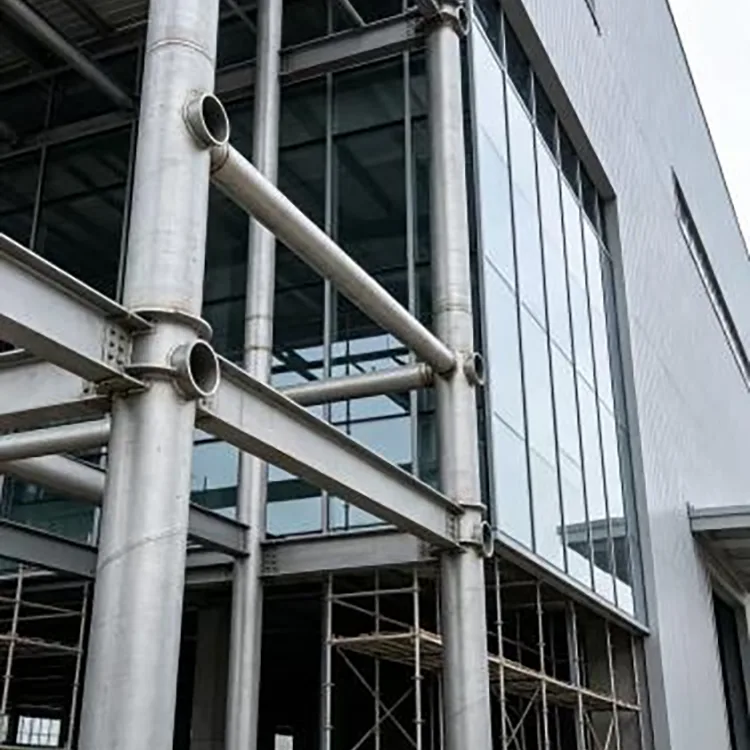

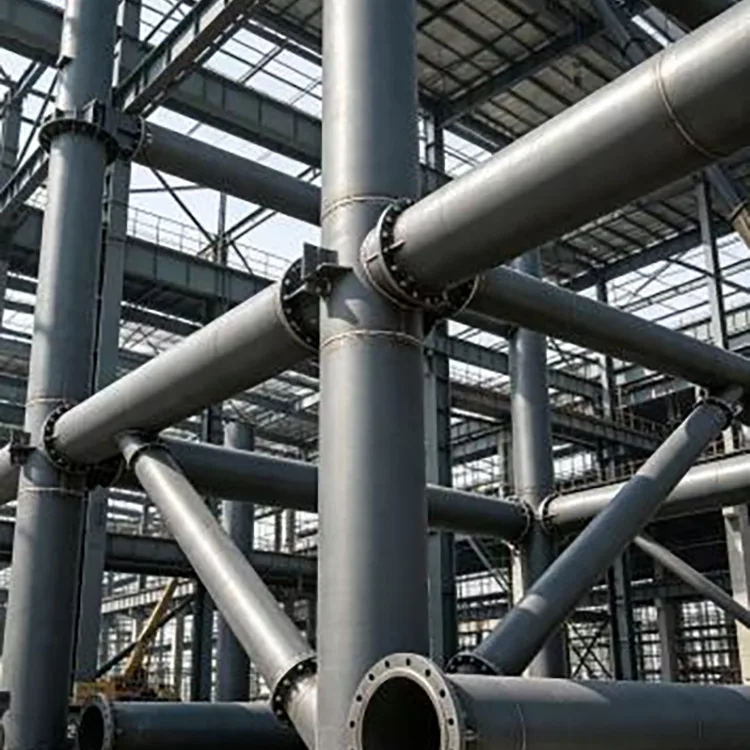

Altzairuzko Egiturak

Eraikin industrialak, euskarri-zutabeak, truses, zubi-euskarriak, zimendu-egiturak, ekipamendu-plataformak eta karga-jasaten duten beste altzairuzko lanak.

Makineria Fabrikazioa

Makina-markoak, zilindro hidraulikoen hutsuneak, ardatz-mahukak, zuhaixkak, meatze-ekipoen osagaiak eta ingeniaritza-makinen piezak.

Ekipamendu astuna

Jasotzeko ekipoak, nekazaritzako makineria, ibilgailu astunen egiturak eta fabrikatutako euskarri osagaiak.

Industria eta Udal Proiektuak

Ekipoen euskarriak, egitura fotovoltaikoak, udal altzairugintza, garraio ekipoen osagaiak, mahukak eta fabrikatutako beste egitura batzuk.

Hautaketa Gida

Egiturazko lan arruntetarako, 20 # beroan ijetzitako karbono altzairuzko egitura-hodiak nahikoa izaten dira diseinuaren karga eta aplikagarria den estandarra betetzen direnean.

Mekanizatutako osagaietarako, hala nola mahukak eta zehaztasun-piezak, 20# edo 45# hotzeko marraztutako tutuak dimentsio-kontrol eta gainazaleko kalitate hobea eman dezake.

Egitura-erresistentzia handiagoa behar denean, Q355B kontuan har daiteke. Indar handiagoko osagai mekanikoetarako, 27SiMn edo 40Cr egokiago izan daiteke piezaren diseinuaren eta tratamendu termikoen eskakizunen arabera.

Kanpoko aplikazioetarako, oinarrizko hodia margoz edo beroan galvanizatuz horni daiteke, korrosioaren babes gehigarria emateko.

Aplikazioen bereizketa garrantzitsua

GB/T 8162 egiturazko hodi estandarra da. Ez da hautatu behar presio edo fluidoen zerbitzurako zehaztutako hodi baten ordezko kostu baxuago gisa.

Ura, petrolioa, gasa eta bestelako fluidoen garraiorako, diseinu-eskakizunetatik aplikatu beharreko fluido-zerbitzuaren estandarra berretsi behar da. GB/T 8163-2018 zerbitzu likidoetarako altzairurik gabeko altzairuzko hodien txinatar estandarra da.

Printzipio bera aplikatzen da galdara, tenperatura altuko eta zerbitzu berezietako beste aplikazio batzuetan: hodiaren estandarrak ekipamendu eta proiektuaren zehaztapenei jarraitu behar die.

Tramitazioa eta entrega

Luzera finkoko hodiak horni ditzakegu edo bidali aurretik beharrezko neurrietara moztu. Eskuragarri den prozesamenduak muturrak, txaflaketa, alaka, harizketak, zulaketak, pintura, herdoila kentzea eta beroan galbanizazioa barne hartzen ditu.

Esportazio-eskaeretarako, hodiak altzairuzko uhalekin bildu eta muturretan babestu daitezke kolpetik eta kutsaduratik. Enbalatzea edukiontzien karga, itsas garraioa eta helmugako eskakizunetara egokitu daiteke.

Kalitate Kontrola

Ikuskapenak konposizio kimikoa, propietate mekanikoak, dimentsioko egiaztapenak, gainazalaren ikuskapena eta hautatutako estandarrak edo erosketa zehaztapenak eskatzen dituen beste proba batzuk izan ditzake.

Proiektu-eskaeretarako, ikuskapen-dokumentuak eta hirugarrenen ikuskapena, hala nola, SGS, BV edo TÜV antola daitezke behar denean.

Kontratazio Informazioa

Aipamen bat lortzeko, eman beharrezko estandarra, materialaren kalifikazioa, kanpoko diametroa, hormaren lodiera, luzera, kantitatea eta prozesatzeko baldintzak.

Eskaera pertsonalizatuetarako, marrazkiak edo dimentsio-perdoiak erabilgarriak dira hodia amaitutako osagai batean mekanizatuko denean. Tamaina mistoko eskaerak, proba-kopuruak eta ingeniaritza-eskaera handiagoak ere eztabaida daitezke.

Ohiko galderak

Q1: Zertarako erabiltzen da GB/T 8162 Karbono Altzairuzko Egiturazko Hodirik Gabekoa?

GB/T 8162 altzairurik gabeko altzairuzko hodiak estaltzen ditu egitura helburuetarako. Aplikazio tipikoen artean altzairuzko egiturak, ekipamendu-markoak, makineria-osagaiak eta beste ingeniaritza-erabilera orokor batzuk daude, non diseinuak fluido-zerbitzu edo galdara-hodi espezifikorik behar ez duen.

Q2: Hotz ijetzitako edo hotzean marraztutako josturarik gabeko hodi aukeratu behar al dut?

Aukeratu beroan ijetzitako diametro handiagoak, horma astunagoak eta egitura-aplikazio orokorretarako, perdoi estandarrak onargarriak direnean. Aukeratu hotza marraztuta dimentsio estuagoak, gainazal leunagoak edo mekanizazio-errendimendu hobea behar direnean.

Q3: Nola aukeratu 20 #, 45 # eta Q355B artean?

20 # normalean egiturazko eta mekanikoko lan orokorretarako erabiltzen da. 45 # egokiagoa da indar handiagoko mekanizatutako piezetarako, hala nola ardatzak eta mahukak. Q355B orokorrean kontuan hartzen da egitura-erresistentzia handiagoa behar denean. Azken aukerak osagaien diseinuari eta material aplikagarriaren zehaztapenari jarraitu behar dio.

Q4: Egiturazko hodirik gabeko hodiak erabil daitezke ur edo gas hodietarako?

Ez bakarrik tamaina egokia delako. Aplikazioak fluido-zerbitzuaren estandarrak eta diseinu-eskakizunak bete behar ditu. Zerbitzu likidoen aplikazioetarako, GB/T 8163 kontuan hartu behar da zehazten den lekuan.

Q5: Ebaketa eta galbanizazioa eman al dezakezu bidali aurretik?

Bai. Luzera finkoko ebaketa, alaka, chamfering, harizketak, zulaketak, pintura eta beroan galbanizazioa antola daitezke eskaeraren eskakizunen arabera.
