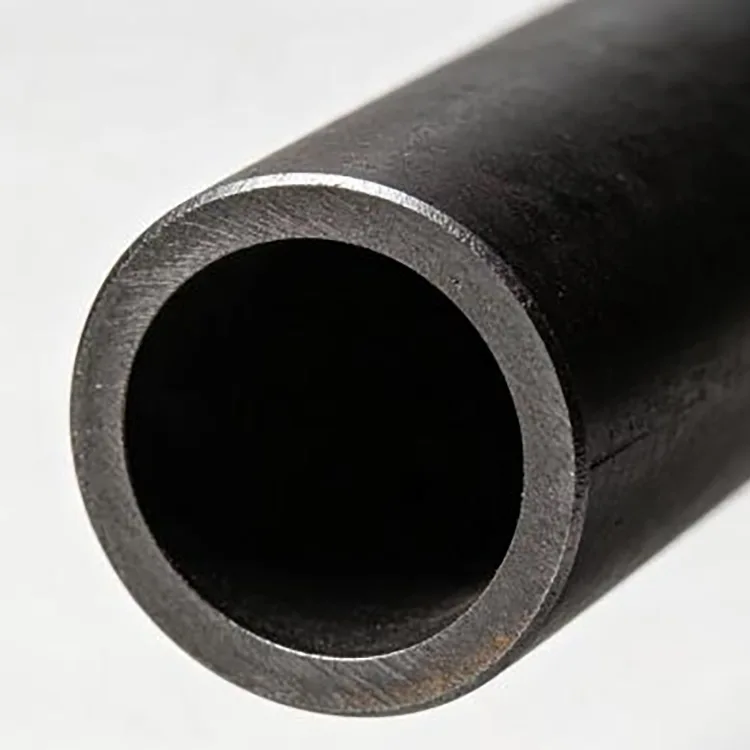

Joturarik gabeko karbono altzairuzko hodia

Junturarik gabeko karbono altzairuzko hodia luzetarako soldadurarik gabe eratzen da. Beroan ijetzitako hodiak, oro har, diametro handiagoetarako, horma astunagoak eta ingeniaritza orokorreko erabilerarako hautatzen dira, hotzean marraztutako hodiak dimentsio-perdoia estuagoak eta gainazal leunagoak behar diren lekuetan erabiltzen den bitartean.

Hodia Txinako GB/T estandarren arabera edo ASTM, EN eta JIS eskakizunen arabera horni daiteke, aplikazioaren eta erosketaren zehaztapenen arabera.

Arauak eta Materialak

GB/T 8162-2018 egungo txinatar estandarra izaten jarraitzen du altzairurik gabeko egiturazko hodietarako, eta GB/T 8163-2018, berriz, zerbitzu likidorako altzairurik gabeko hodien egungo estandarra da.

ASTM A53/A53M-24 altzairuzko hodiak eta soldadurarik gabekoak estaltzen ditu, eta ASTM A106/A106M-26-k bereziki tenperatura altuko zerbitzuetarako karbono-altzairuzko hodiak estaltzen ditu.

Material arruntak 20#, 45#, Q355B (16Mn), 27SiMn eta 40Cr dira. Materialen hautaketa erresistentzian, mekanizazio-gaitasunean, tenperaturan, zerbitzu-erdian eta fabrikazio-baldintzetan oinarritu behar da.

Tamaina sorta

Neurri bereziak, horma astuneko hodiak eta proiektuaren perdoi espezifikoak marrazkien edo zehaztapen teknikoen arabera egin daitezke.

Beroan ijetzita ala hotzean marraztuta?

Diametro handiko eta horma astunetarako eskakizunetarako, beroan ijetzitako josturarik gabeko hodia izan ohi da aukera praktikoena. Oso erabilia da egitura-elementuetan, ingeniaritza-ekipoetan eta industria-aplikazio orokorretan, non dimentsio-perdoia oso estuak behar ez diren.

Hotzez marraztutako josturarik gabeko hodia hobeto egokitzen da tamaina txikiagoetarako, tolerantzia estuagoetarako eta mekanizazio aplikazioetarako. Bere gainazal leunagoak eta dimentsio kontrolatuagoek mahukak, zuhaixkak eta osagai mekanikoak bezalako piezen mekanizazio lana murriztu dezakete.

Bi prozesuak ez dira produktu beraren kalifikazio desberdinak soilik. Aukeratu behar den tamainan, tolerantzian, gainazaleko egoeran eta beheranzko prozesamenduan oinarritu behar da.

Estandar egokia hautatzea

Egiturazko kideentzat, egitura mekanikoetarako eta fabrikazio orokorretarako, GB/T 8162 josturarik gabeko hodia abiapuntu egokia da.

Ura, petrolioa, gasa eta beste fluido-zerbitzuetarako aplikazioetarako, hodiak fluido-zerbitzuaren zehaztapenekin eskatu behar dira, hala nola GB/T 8163. Zerbitzuaren bitartekoa, diseinuaren presioa, tenperatura eta beharrezko probak argi eta garbi adierazi behar dira erosketa-eskaeran.

Tenperatura altuko zerbitzuetarako ASTM eskakizunen arabera, A106/A106M bereziki tenperatura altuetan erabiltzen den karbono altzairu gabeko hodietarako diseinatuta dago.

Materialen hautaketa

20 # Karbono altzairua ingeniaritza orokorreko eta aplikazio mekanikoetarako aukera ohikoa da. Mekanizazio eta soldagarritasun ona du eta ohiko erabilera askotarako egokia da.

45 # Karbono altzairuak indar eta gogortasun handiagoa du eta ardatz, mahuka eta mekanizatutako pieza mekanikoetarako hautatzen da batez ere. Soldadura-eskakizunak kontuan hartu behar dira kalifikazio hau aukeratu aurretik.

Q355B normalean egitura-erresistentzia handiagoa behar den lekuetan erabiltzen da, egitura astunak, makineria eta kanpoko ingeniaritza aplikazioak barne.

27SiMn eta 40Cr osagai hidraulikoetarako eta erresistentzia edo higadura eskakizun handiagoak dituzten beste pieza mekanikoetarako erabiltzen diren aleazio-kalifikazioak dira.

Non Erabiltzen Den

Egitura Ingeniaritza

Industri lantegien egiturak, euskarri-markoak, zubi-kideak, ekipoen euskarriak eta karga-jasapenezko beste altzairuzko lanak.

Makineria Fabrikazioa

Makina-markoak, ardatz-mahukak, zilindro hidraulikoen hutsuneak, zuhaixkak, meatze-ekipoen piezak eta ingeniaritza-makineria-osagaiak.

Ekipamendu astuna eta garraioa

Ibilgailuen markoak, altxatzeko ekipoak, nekazaritza-makineria eta altzairuzko atalak behar dituzten fabrikatutako beste osagai batzuk.

Fluido Zerbitzua

Ura, petrolioa, gasa, lurruna eta industria-fluiduen hodiak hodia aplikatzekoak diren fluido-zerbitzuaren zehaztapenarekin agindutakoan.

Industria eta Udal Proiektuak

Euskarri fotovoltaikoko egiturak, udal altzairugintza, ekipoen hoditeria, mahukak eta fabrikatutako altzairuzko beste osagai batzuk.

Hormaren lodiera eta hodien hautaketa

Kanpoko diametroa bakarrik ez da nahikoa josturarik gabeko hodia hautatzeko. Horma-lodierak presio-erresistentziari, deformazio-erresistentziari eta sekzioaren erresistentzia orokorrari eragiten die, baina beharrezko lodiera benetako diseinu-baldintzetatik kalkulatu behar da.

Fluido-zerbitzurako, kalkuluak diseinuaren presioa, tenperatura, barne-diametroa, materialaren propietateak, korrosio-hobaria eta hodien diseinu-kode aplikagarriak kontuan hartu behar ditu. Egiturazko erabilerarako, karga, hedadura, euskarri-baldintzak eta ganbadura ere kontuan hartu behar dira.

Horregatik, hodi astunagoa ez da automatikoki aukera zuzena. Zehaztapena benetako zerbitzu-baldintzekin bat etorri behar da.

Prozesatzeko eta gainazaleko aukerak

Mozketa, muturrak, alaka, herdoila kentzea, margotzea, beroan galvanizatzea eta beste prozesaketa batzuk eskaintzen ditugu proiektuaren eskakizunen arabera.

Mekanizatutako piezen kasuan, hotzeko marraztutako hodia horni daiteke non dimentsio-kontrol zorrotzagoa behar den. Kanpoko egitura erabiltzeko, gainazaleko tratamendua bereizita zehaztu daiteke korrosioaren babeserako beharrezkoa den sistemaren arabera.

Esportazio-eskaerak bildu, bildu eta hezetasunetik eta korrosiotik babestu daitezke distantzia luzeko itsas garraiorako.

Ikuskapena

Ikuskapena hautatutako estandarraren eta erosketa-baldintzen arabera antolatu daiteke. Produktuaren eta aplikazioaren arabera, konposizio kimikoa, propietate mekanikoak, dimentsioko ikuskapena, saiakuntza hidrostatikoak eta proba ez-suntsitzaileak izan daitezke.

SGS, BV edo TÜV-ek egindako ikuskapen-dokumentuak eta hirugarrenen ikuskapena ere antolatu daitezke proiektuak eskatzen duenean.

Hornikuntza eta eskaera pertsonalizatuak

Tamaina estandarrak eskuragarri dauden stocketatik horni daitezke, hala badagokio. Tamaina mistoak, proba-kopuruak, luzera finkoko ebaketa, horma-lodiera bereziak edo pertsonalizatutako prozesamenduak eskatzen dituzten proiektuen eskaerak ere kudeatzen ditugu.

Aipamenerako, eman hodiaren estandarra edo aplikazioa, materialaren kalifikazioa, kanpoko diametroa, hormaren lodiera, luzera, kantitatea eta beharrezko prozesatzea. Esportazio-eskaeretarako, helmuga eta ontziratzeko baldintzak ere zehaztu behar dira.

Ohiko galderak

Q1: Zein da beroan ijetzitako eta hotzean marraztutako josturarik gabeko hodien arteko aldea?

Beroan ijetzitako hodiak diametro handiagoak, horma lodiagoak eta ingeniaritza orokorreko aplikazioetarako aukeratzen dira. Hotzeko marraztutako hodia marrazketa prozesu gehigarri batekin ekoizten da dimentsio estuagoak eta gainazal leunagoa lortzeko, doitasuneko mekanizaziorako eta osagai mekanikoetarako egokiagoa izateko.

2.G.: Nola aukeratzen dut GB/T 8162 eta GB/T 8163 artean?

GB/T 8162 egiturazko helburuetarako da, GB/T 8163 zerbitzu likidorako, berriz. Estandar zuzena hodiaren benetako erabileratik hautatu behar da diametroa edo materialaren kalifikaziotik soilik.

Q3: Joturarik gabeko hodia behar da beti presio handiko aplikazioetarako?

Ez derrigorrez. Hodien aukeraketa diseinu-kodearen, presioaren, tenperaturaren, ertainaren, neurrien, materialaren eta beharrezko ikuskapenaren araberakoa da. Proiektuaren zehaztapenak tenperatura altuko zerbitzuetarako karbono altzairuzko hodirik gabeko kanalizazioa eskatzen duenean, ASTM A106/A106M estandar aplikagarri bat da.

Q4: Hodia moztu eta prozesatu al daiteke bidali aurretik?

Bai. Luzera finkoko ebaketa, alaka, muturra, gainazaleko tratamendua, galbanizazioa eta beste prozesaketa batzuk ordenaren eskakizunen arabera antolatu daitezke.

Q5: Hornitu al dezakezu ASTM A53 josturarik gabeko hodia?

Bai. ASTM A53/A53M altzairuzko hodiak eta soldadurarik gabeko hodiak estaltzen ditu, beraz, eskaerak argi eta garbi zehaztu beharko du josturarik gabeko mota hori beharrezkoa denean.
