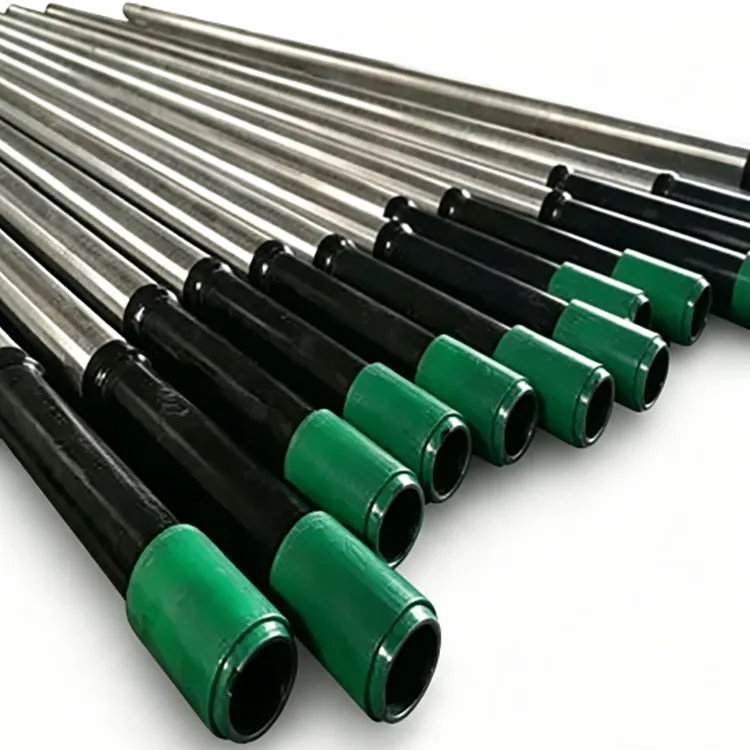

Oilfield Seamless Casing Hodia

Oilfield josturarik gabeko estalki hodia zulatutako putzuan instalatzen da eta gero zementatzen da. Hodiak ez bezala, normalean ekoiztutako fluidoak garraiatzeko karkasaren barruan kokatzen dena, kanalizazioak putzuaren egituraren parte izaten jarraitzen du eta eraketa-presioaren, zementuaren, zulaketaren eta ekoizpen-eragiketen kargak jasan behar ditu.

Petrolio-eskaeretarako, kalifikazioa, kanpoko diametroa, hormaren lodiera, konexioa, luzera eta ikuskapen-eskakizunak batera zehaztu behar dira. Karkasaren errendimendua ezin da altzairuaren kalifikaziotik soilik epaitu.

Arauak eta Zehaztapenak

API 5CT petrolio eta gas putzuetan erabiltzen diren karkasa eta hodietarako nazioarteko zehaztapen nagusia da. API 5CT azken edizioa 11. edizioa da, 2025ean argitaratutako gehigarri batekin.

Txinako proiektuetarako, GB/T 19830-2023 petrolio eta gas hodietarako karkasa edo hodi gisa erabiltzen diren altzairuzko hodien egungo estandar nazionala da. 2024ko martxoaren 1ean sartu zen indarrean eta GB/T 19830-2017 ordezkatu zuen.

Benetako karkasaren tamaina eta errendimenduaren balorazioa putzuaren programatik, karkasaren diseinutik eta aplikagarri den estandartik hautatu behar dira, putzuaren sakoneratik soilik.

Altzairu Kalifikazio Hautaketa

J55 eta K55 ohiko karkasa-aplikazioetarako erabiltzen dira, non putzuaren baldintzek erresistentzia handiagoko kalifikaziorik behar ez dutenean. K55-ek J55 baino etekin-erresistentzia maila altuagoa eskaintzen du eta diseinuak hala eskatzen duenean hauta daiteke.

N80 ohiko gozo-zerbitzuetarako putzuetarako indar handiagoa behar den tokietan erabiltzen da. N80 ez da automatikoki egokitzat jo behar zerbitzu garratz-baldintzetarako.

L80 oso erabilia da gogortasun kontrolatua eta zerbitzu garratza-eskakizunak zehazten diren lekuetan. L80 kalifikazioa eta kualifikazio eskakizun zehatzak erosketa zehaztapenetik berretsi behar dira.

P110-k indar handiagoa eskaintzen du karkasen diseinu zorrotzetarako, karga sakonagoak edo karga handiagoko putzuak barne, non diseinuak erresistentzia handiagoko kalifikazioa eskatzen duen.

Q125 erresistentzia handiko karkasa aplikazioetarako erabiltzen da. Ez da P110-ren ordezko hutsa putzu guztietan; kolapsoa, leherketa, karga axiala, tenperatura eta konexioaren errendimendua oraindik egiaztatu behar dira.

Oilfield juntadurarik gabeko karkasa hodiaren hautaketa putzuaren diseinuarekin hasten da

Karkasa hautatzeko sekuentzia praktikoa hau da:

Putzuen sakonera eta karga → eraketa presioa → korrosio baldintzak → karkasaren tamaina → hormaren lodiera → altzairuaren kalifikazioa → konexio mota → luzera eta ikuskapen baldintzak.

Putzu sakonago batek ez du automatikoki altzairu-kalifikaziorik altuena eskatzen. Karkasa-katea kolapsoa, leherketa eta karga axiala egiaztatu behar da benetako zulaketa, zementu eta ekoizpen baldintzetan.

Korrosioa eta garratza-zerbitzuaren hautaketa

H₂S duten putzuetarako, materialak hautatzeak arreta berezia eskatzen du sulfuroen estresaren pitzadura-erresistentziari eta gogortasunari kontrolari. Indar handiko kalifikazio estandarra ez da berritu edo ordezkatu behar zehaztutako zerbitzu garratz-ingurunerako egokia den egiaztatu gabe.

CO₂, kloruroa eta beste baldintza korrosibo batzuen kasuan, hautaketak korrosioarekiko erresistenteak diren aleazioak edo bestelako neurriak eska ditzake ohiko karkasaren kalifikazioez gain. Benetako tenperatura, presioa, fluidoen konposizioa eta uraren kimika zehaztapen teknikoan sartu behar dira.

Hari-konexioak

Konexioa Oilfield josturarik gabeko karkasa hodien sistemaren parte da, ez bakarrik amaierako akabera aukera bat.

STC normalean hari labur eta akoplamendu aplikazioekin lotzen da, non putzuaren baldintzek eta diseinuek ohiko konexioa ahalbidetzen duten.

LTC-k hari-konpromiso luzeagoa eskaintzen du eta ohiko karkasen aplikazio sorta zabalago batean erabiltzen da.

BTC-k kontrahormaren hari profila erabiltzen du eta oso erabilia da konexio-karga-ahalmen handiagoa behar den tokietan.

Putzu horizontaletarako, presio handiko gas-putzuetarako, desplazamendu handiko putzuetarako eta beste aplikazio zorrotzetarako, premium konexioak zehaztu daitezke zigilatzea eta errendimendu mekanikoa hobetzeko. VAM, FOX eta beste konexio jabedunak bezeroak zehaztutako konexioen diseinuaren edo lizentziaren eskakizunen arabera soilik hornitu behar dira.

Luzera hautatzea

Karkasa normalean API barrutiko luzeretan hornitzen da:

Tarte- eta luzera-baldintzek aplikagarriak diren API 5CT taulei eta erosketa-zehaztapenei jarraitu behar diete. Lotura luzeek karkasaren kate bateko konexio kopurua murrizten dute, baina garraio eta manipulazio baldintzak ere kontuan hartu behar dira.

Petrolio-eremuen aplikazio tipikoak

Azalera eta tarteko karkasa

Goiko zundaketari eusteko, formazioak isolatzeko eta ondorengo zulaketen ataletarako oinarria emateko erabiltzen da.

Ekoizpen Karkasa

Ekoizpen tartean instalatu eta azken zundaketaren egituraren zati gisa erabiltzen da.

Presio handiko eta sakoneko putzuak

Erresistentzia handiagoko kalifikazioak eta horma-lodiera egokiak hauta daitezke kolapsoa, leherketa eta karga axialak zorrotzagoak diren tokietan.

Putzu horizontalak eta eskistoak

Karkasa aukeratzeak tolestura, parea, arrastatzea, konexioaren errendimendua eta haustura hidraulikoko kargak kontuan hartu behar ditu karkasaren diseinu konbentzionalaz gain.

Fabrikazioa eta Ikuskapena

Joturarik gabeko karkasa altzairuzko totxotik ekoizten da beroan ijezketa edo zulatze prozesuen bidez, eta jarraian akabera, dimentsioko ikuskapena eta haria mekanizatzen dira zehaztutako estandarraren arabera.

Ikuskapenak konposizio kimikoa, trakzio-propietateak, gogortasuna, hala badagokio, dimentsio-kontrolak, noraezeko ikuskapena, saiakuntza hidrostatikoak eta azterketa ez-suntsitzaileak izan ditzake, aplikagarriak diren zehaztapenak eta erosketa-aginduak eskatzen duten moduan.

Hari-neurriak eta neurriak ere garrantzitsuak dira, konexioaren errendimendua mekanizazio, neurketa eta akoplamendu egokitzearen araberakoa baita.

Hornikuntza eta Izapidetzea

Karkasa behar den altzairuaren, kanpoko diametroaren, hormaren lodieraren, hari motaren eta luzeraren arabera horni ditzakegu. Haridun eta akoplatutako produktuak zehaztutako konexioaren arabera prestatu daitezke.

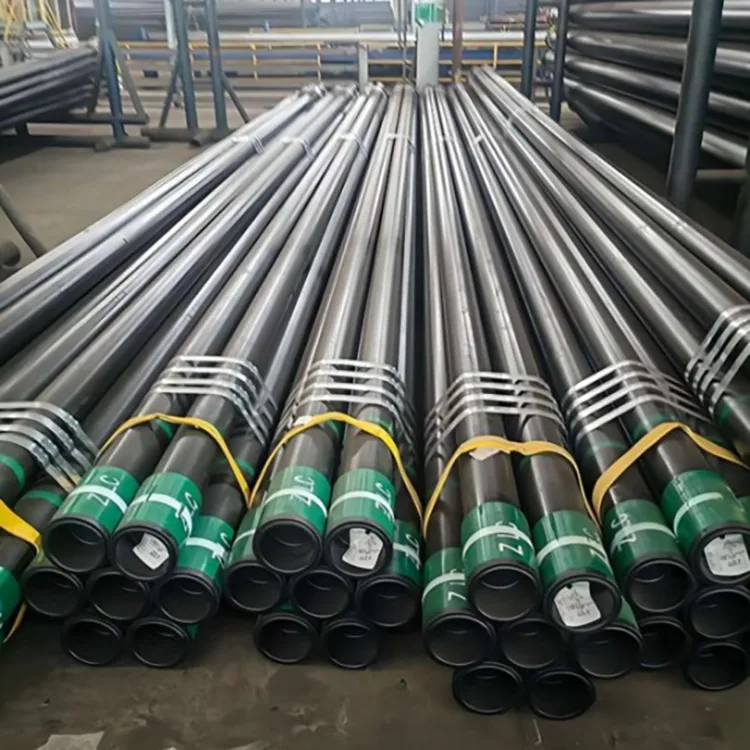

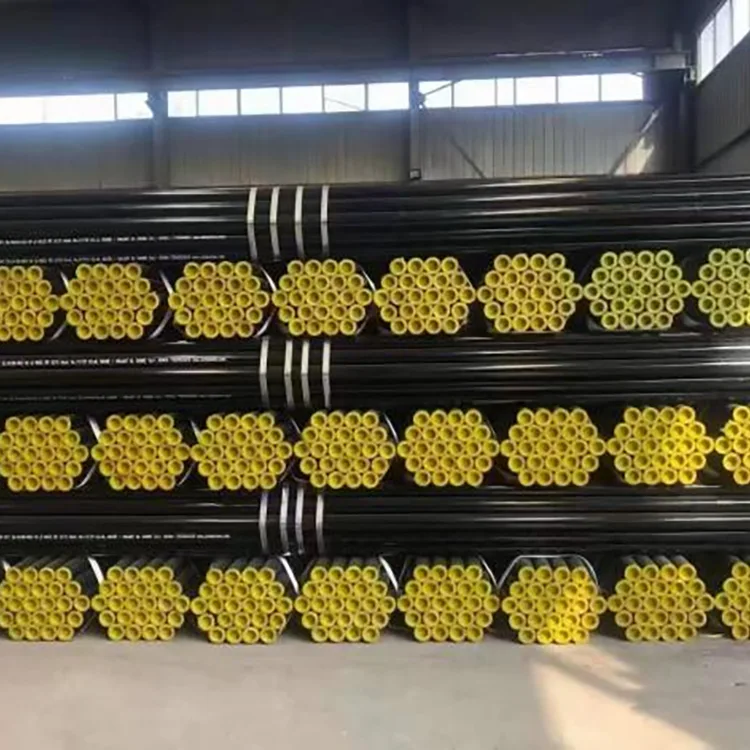

Esportazio-eskaeretarako, karkasa bildu eta ontziratu daiteke edukiontzietarako edo ontziratu gabeko garraiatzeko, hari babesekin eta amaierako babesekin behar denean.

Proiektu-aginduek ikuskapen dokumentuak eta hirugarrenen ikuskapen-antolamenduak ere izan ditzakete, hala nola SGS, BV edo TÜV bezeroen eskakizunen arabera.

Ohiko galderak

1.G.: petrolio-eremuko karkasa guztiak juntadurarik gabe al daude?

API 5CT zenbakiak josturarik gabeko eta elektriko bidez soldatutako karkasen produktuak biltzen ditu. Proiektuak espresuki josturarik gabeko karkasa eskatzen duenean, erosketa zehaztapenak argi eta garbi adierazi behar du fabrikazio mota.

2.G.: Zein estandar erabili behar dut Oilfield josturarik gabeko karkasa hodietarako?

API 5CT oso erabilia da nazioarteko petrolio eta gas proiektuetarako. Txinako estandar nazionaleko proiektuetarako, GB/T 19830-2023 karkasa edo hodietarako altzairuzko hodiak estaltzen dituen egungo estandarra da.

Q3: Nola aukeratzen dut J55, N80, L80, P110 edo Q125?

Aukeraketa karkasaren diseinuaren eta zerbitzu-ingurunearen araberakoa da. J55 eta K55 ohikoak dira ohiko aplikazioetarako; N80 eta P110-k indar handiagoa ematen dute; L80 normalean zehazten da zerbitzu garratza-eskakizunak aplikatzen diren tokietan; Q125 indar handiagoko aplikazioetarako erabiltzen da. Azken hautaketa putzuaren diseinuan eta aplikagarriak diren zehaztapenetan oinarritu behar da.

4.G.: N80 edo P110 erabil al daiteke putzu garratzetan?

Ez hautatu karkasa H₂S zerbitzurako indarraren arabera soilik. Garraio-zerbitzuaren egokitasuna kalifikazioaren, gogortasunaren, materialaren egoeraren eta ingurumen-baldintzen araberakoa da. Karkasa zerbitzu garratz aplikagarrien arabera zehaztu behar da.

Q5: Zein da karkasa, hodi eta zulagailuen arteko aldea?

Karkasa instalatu eta zementatzen da putzua eusteko eta isolatzeko. Hodiak karkasaren barruan jartzen dira sortutako fluidoak eramateko. Zulaketa-hodia zulatzean erabiltzen da eta zulaketa-eragiketa egin ondoren kentzen da.

Q6: Karkasa hornitu al dezakezu hari eta akoplamenduekin?

Bai. Karkasa zehaztutako API hari motak edo proiektuak zehaztutako premium konexioekin horni daiteke, akoplamenduekin, hari babesleekin eta beharrezko ikuskapen-dokumentazioarekin batera.
