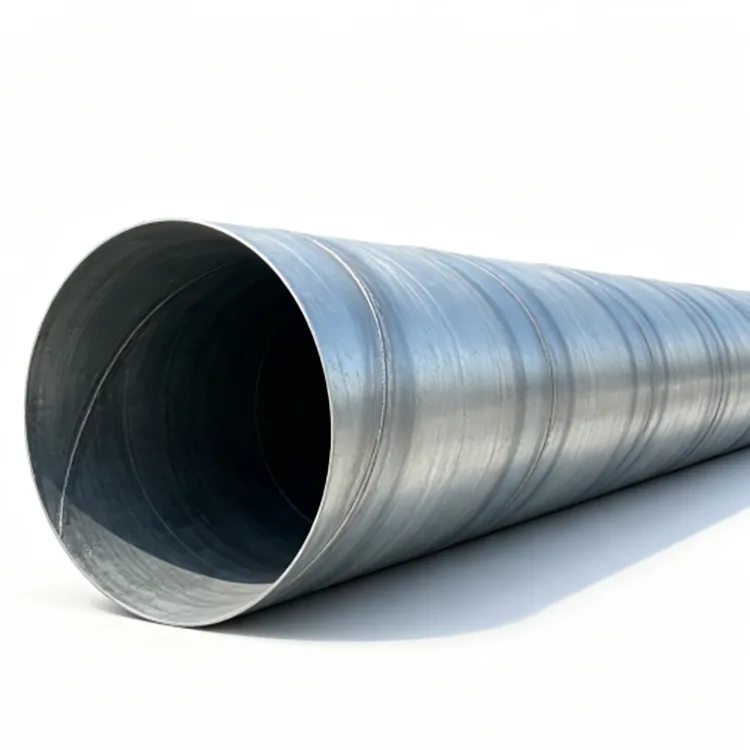

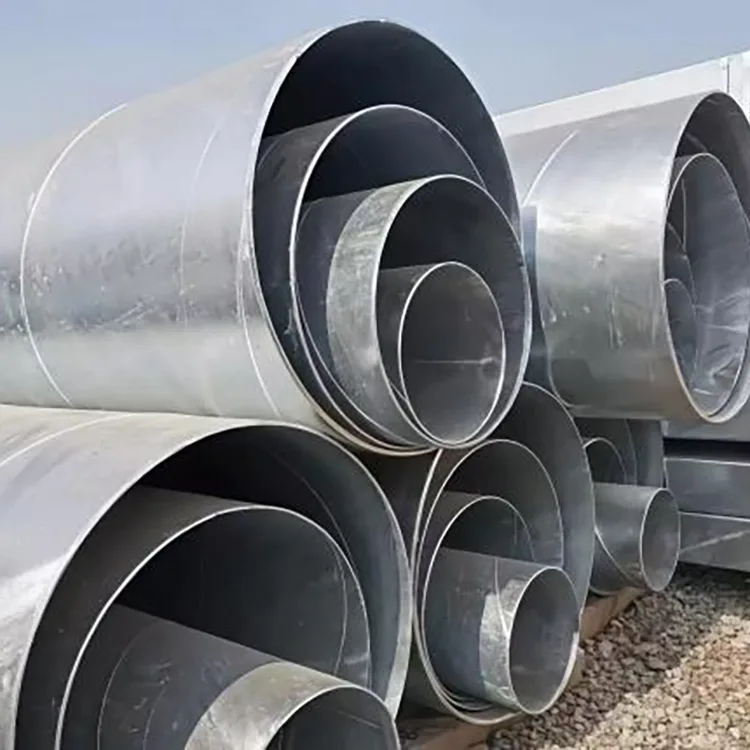

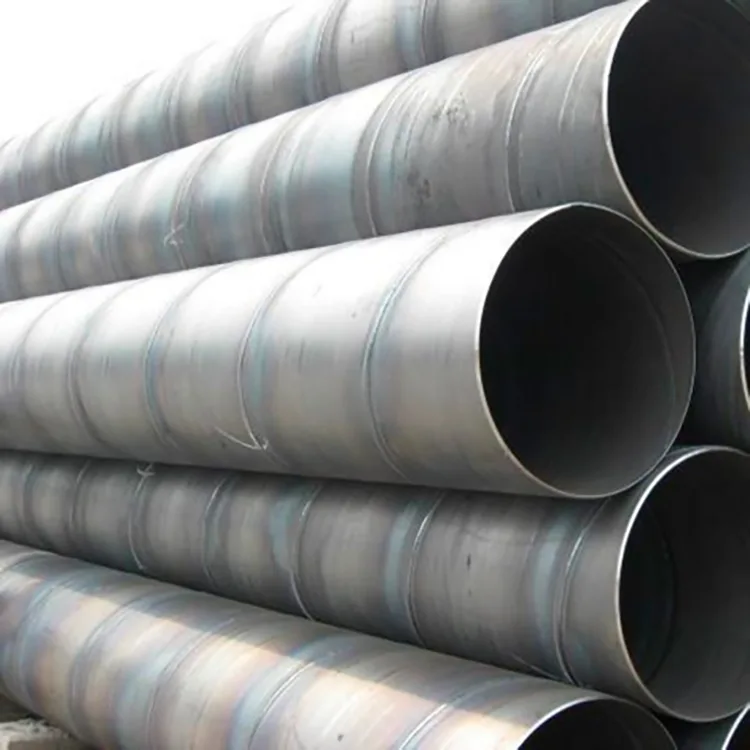

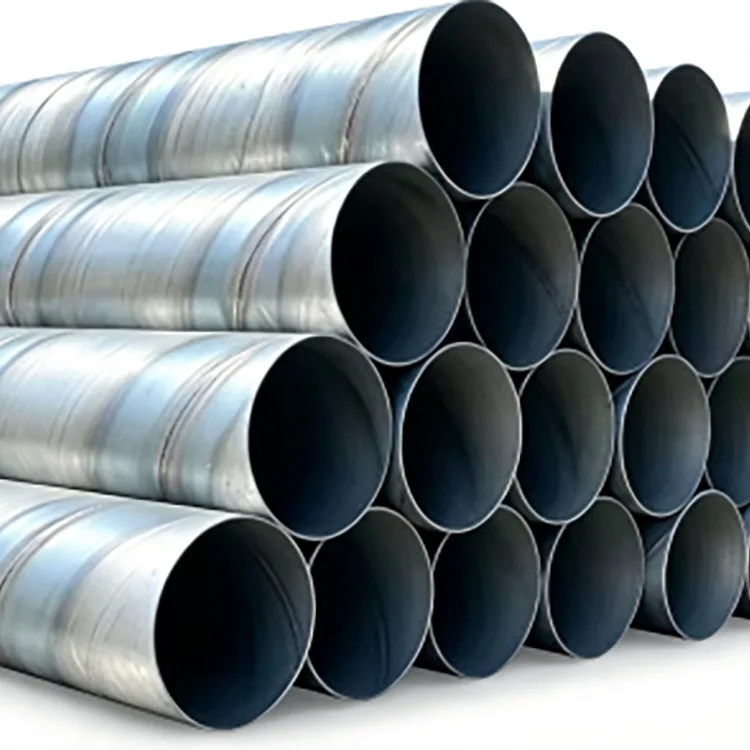

Beroan Galbanizatutako Altzairuzko Hodi Espirala

Altzairuzko hodi espiral bat erabiltzeko arrazoi nagusia fluxu-diametro handi bat horma atal astunen ekoizpen praktikoarekin konbinatzeko gaitasuna da. Altzairu-zerrenda etengabe eratzen da sekzio zilindriko batean eta jostura espiral batean zehar soldatzen da. Soldadura eta dimentsioko akabera egin ondoren, hodi osoa beroan galbanizatu daiteke, barneko eta kanpoko gainazaletan korrosioaren babesa emateko.

Eraikuntza honek hodia bereziki egokia egiten du diametro handiko ur-hodietarako, drainatze-sistemetarako, zimendu eta pilaketa-lanetarako, industria-fluido-lerroetarako eta ageriko altzairuzko hodietarako. Hodia kanpoan, lurpean edo ingurune heze batean egongo den proiektuetarako, estaldura galbanizatuak hezetasun eta korrosioaren aurkako hesi osagarria eskaintzen du.

Ingeniaritza kontrataziorako, puntu garrantzitsuak ez dira hodiaren diametroa eta hormaren lodiera soilik. Erosleek altzairuaren kalifikazioa, soldadura ikuskatzeko baldintzak, galbanizazioaren zehaztapena, hodien luzera, amaierako prestaketa eta amaitutako hodiak bridak edo beste fabrikazio batzuk behar dituen bidalketa baino lehen baieztatu beharko lukete.

Zergatik erabili espiral altzairuzko hodi bat diametro handiko proiektuetarako?

Konformazio espiralak altzairuzko zerrendatik hodi-diametro handiak ekoizteko aukera ematen du, egitura zilindriko jarraitua mantenduz. Ondorioz, emari-ahalmen handia edo kanpoko dimentsio handiak behar dituzten aplikazioetarako egokia da.

Alde biko urpeko arku bidezko soldadura-prozesuak soldadura-sartze kontrolatua eta tutuaren zehar jostura koherentea eskaintzen du. Presio edo egitura aplikazioetarako, soldadura ikuskatzeko eta proba hidrostatikoen baldintzak proiektuaren arabera zehaztu behar dira, hodiaren itxuran soilik fidatu beharrean.

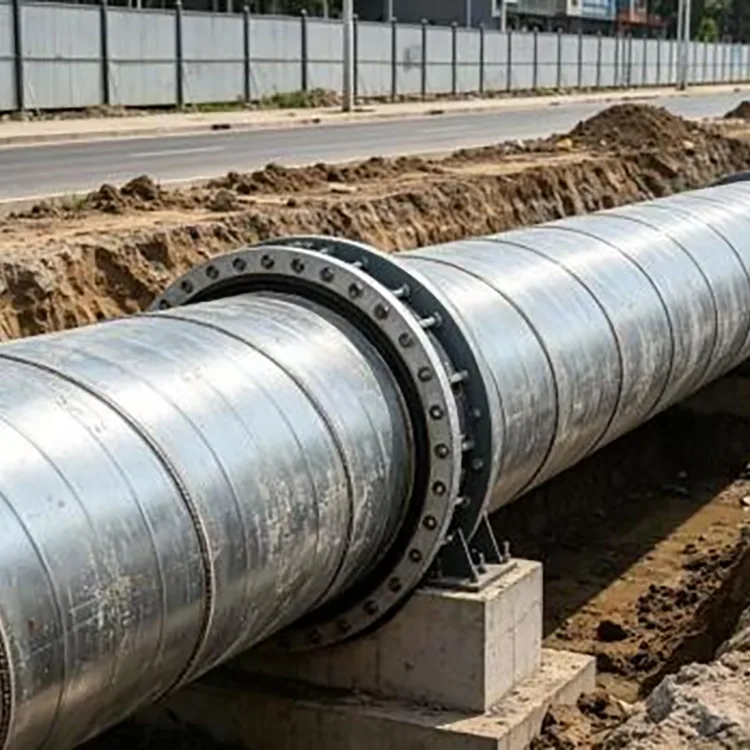

Lurperatutako kanalizazioetarako, hodiaren horma barneko presioaren, kanpoko lurzoruaren kargaren, trafikoaren kargaren, instalazioaren sakoneraren eta lurreko mugimendu posiblearen arabera ere aukeratu behar da. Diametro handiagoak ez du automatikoki presio maila altuagoa esan nahi, beraz, diametroa eta hormaren lodiera batera hautatu behar dira.

Zehaztapen Teknikoak

Galbanizazioa Hodiak konformatu eta soldatu ondoren dator

Fabrikazio-sekuentzia garrantzitsua da produktu honetarako. Hodi espirala eratu eta soldatzen da lehenik, gero beroan galvanizatzeko prestatzen da. Honi esker, amaitutako hodiak, soldatutako tutu-gorputzak eta barneko eta kanpoko gainazal irisgarriak barne, korrosioaren babesa jaso dezake konformazio-eragiketa nagusiak amaitu ondoren.

Ekoizpen bide tipikoa hau da:

Beroan ijetzitako altzairu-zerrenda → Sarrerako ikuskapena → Espiral konformazioa → Alde biko urpeko arkuko soldadura → Ebaketa eta dimentsionatzea → Amaierako akabera → Gainazaleko aurretratamendua → Beroan galbanizazioa → Hozte eta akabera → Ikuskapena → Babes-ontzia

Aurretratamenduan, koipegabetzeak, desugertzeak eta aktibazioak olioa, herdoila eta gainazaleko oxidoak kentzen ditu. Ondoren prestatutako hodia zink urtuan murgiltzen da gutxi gorabehera 450 °C-tan. Erretiratu eta hoztu ondoren, gainazal galbanizatua estalduraren egoera, estaldura eta akats ikusgaiak egiaztatzen dira.

Diametro handiko hodietarako, galbanizazio faseak arreta berezia eskatzen du estalduraren uniformetasunari eta zinka hodiaren barrualdetik drainatzeari. Bidalketa baino lehen kanalizazio-muturrak, irekidurak eta fabrikatutako eremuak ere egiaztatu behar dira.

Zink estaldura ingurumenaren arabera hautatzea

Ez dago zink estalduraren lodiera bakarra proiektu guztietarako egokia.

Udaleko ohiko ur-hornidurarako, drainatzerako eta kanpoko zerbitzu orokorretarako, 80-150 g/m²-ko tarte estandarra har daiteke ingurumenaren korrosio-karga moderatua denean.

Hondakin-uretarako, industria-inguruneetarako, gune hezeetarako eta korrosioaren babes luzeagoa behar duten aplikazioetarako, 180-275 g/m² zehaztu daiteke proiektuaren estaldura-eskakizunarekin bateragarria denean.

Gatz-ihindura jasan duten kostaldeko proiektuetarako, zink-sistema astunagoa kontuan hartu behar da benetako ingurumen-kategoria, drainatze-baldintzekin eta diseinuko zerbitzu-bizitzarekin batera. Galvanizazioak korrosioa nabarmen murrizten du, baina estaldura hautatzea ez da proiektuaren berariazko korrosioaren ebaluazioaren ordezkotzat hartu behar.

Q235B edo Q355B?

Q235B egokia da ohiko udal-hodietarako, drainatze-sistemetarako eta diseinu-karga moderatua den altzairu-egitura orokorretarako.

Q355B egokiagoa da egitura-erresistentzia handiagoa behar denean, hala nola zimendu-lan astunak, egitura-karga handiagoak, instalazio-baldintza zorrotzak edo ingeniaritza-diseinuak erresistentzia handiagoko altzairua zehazten duen proiektuak.

Pilotak eta zimenduen aplikazioetarako, erosleek beharrezko karga, instalazio metodoa eta hormaren lodiera eman beharko lituzkete kalitatea hodiaren diametroaren arabera soilik hautatu beharrean.

Hormaren lodierak lan-baldintza jarraitu behar du

3-6 mm-ko horma egokia izan daiteke lur gaineko edo ohiko hodietarako aplikazio askotan presioa eta kanpoko kargak moderatuak direnean.

Lurperatutako kanalizazioetarako, zimenduko lanetarako, trafiko astuneko guneetarako edo kanpoko karga nabarmenen eraginpean dauden aplikazioetarako, sekzio lodiagoak behar izan daitezke. 3-20 mm-ko produkzio-barrutiari esker, hormaren lodiera diseinuarekin bat etor daiteke.

Ura urrutiko transmisiorako, zehaztapenak normalean honako hauek izan behar ditu:

Diametro nominala + hormaren lodiera + altzairuaren kalifikazioa + diseinuaren presioa + hodiaren luzera + amaierako tratamendua + ikuskapen-eskakizuna

Honek fabrikatzaileari nahikoa informazio ematen dio hodi egokia aipatzeko, diametro nominala bakarrik hornitu beharrean.

Non erabiltzen den beroan galvanizatutako altzairuzko hodi espirala

Udal Ura eta Drainatzea

Hiri-uraren transmisiorako, euri-uren drainatzerako eta kanalizazioak berritzeko erabiltzen da. Diametro handiek fluxu bolumen handiak kudeatzen laguntzen dute, gainazal galbanizatuak, berriz, korrosioaren babes gehigarria eskaintzen du ingurune hezeetan edo agerikoetan.

Hondakin-uren tratamendua

Hondakin-urak garraiatzeko eta lotutako landare hodietarako egokia, non hezetasunak eta kutsatzaile korrosiboek babesik gabeko altzairuaren bizitza laburtu dezaketen.

Zubietako zimenduak eta pilaketak

Diametro handiko hodi espiral zimendu-pilotarako, ibaiertzeko euskarrietarako eta beste aplikazio estrukturaletarako erabil daiteke, non atalaren tamaina eta hormaren lodiera ingeniaritza-kargaren eta instalazio-baldintzek zehazten duten.

Industria Fluidoen Sistemak

Prozesu industrialeko fluidoetarako eta hodi osagarrietarako erabiltzen da, non proiektuak altzairu galbanizatua baimentzen badu eta medio kimikoa zink babesteko sistemarekin bateragarria den.

Kanpoko eta kostaldeko altzairugintza

Agerian dauden hodietan, kostaldeko euskarri-sistemetan eta energia eolikoarekin lotutako hodietan aplika daiteke. Gatz-ihinztatze-inguruneetan, zink estaldura astunagoa edo korrosioaren aurkako babes-sistema gehigarri bat behar da.

Presio baxuko berokuntza eta gasarekin lotutako aplikazioak

Presio baxuko sistema osagarri egokietarako kontuan har daiteke proiektuaren estandarrak, bateragarritasun ertainak eta presio eskakizunak hodi espiral galbanizatua baimentzen duenean. Gas-zerbitzuak zehaztutako gas-hodiaren estandarra jarraitu behar du beti, galvanizazioan bakarrik fidatu beharrean.

Proiektuen hautaketa: Kontratazio Ohiko Akatsak

Udal-ura edo drainatze-proiektu estandar baterako, Q235B zink-estaldura konbentzionala eta 3-6 mm-ko hormaren lodiera duen Q235B abiapuntu praktikoa izan daiteke. Azken hautaketak diseinu hidrauliko eta egiturazkoari jarraitu behar dio.

Hondakin-uretarako eta industria-inguruneetarako, kontuan hartu zink-estaldura astunagoa 180-275 g/m²-ko tartean eta handitu hormaren lodiera kanpoko edo presio-kargak eskatzen duten tokian.

Kostaldeko eta gatz-spray kokapenetarako, ez zehaztu hodi galvanizatu estandarra. Korrosio-kategoria, zink-estaldura, estaldura-sistema osagarria eta espero den zerbitzu-bizitza elkarrekin berrikusi behar dira.

Zubietako piloetarako, ibaiertzeko egituretarako eta zimendu-lanetarako, Q355B eta horma atal astunagoak hauta daitezke egitura-diseinuak eskatzen duenean. Q345B kalifikazio hori berariaz eskatzen duten proiektuetarako ere erabil daiteke.

Presio handiko edo distantzia luzeko transmisiorako, zehaztu soldadura NDT, proba hidrostatikoa, tolerantzia dimentsionala eta amaierako prestaketa erosketa-eskaeran. Baldintza hauek deskribapen generiko bat erabiltzea baino garrantzitsuagoa da, esate baterako, "erresistentzia handiko hodi espiral".

Zer egiaztatu behar da bidali aurretik?

Beroan Galvanizatuzko Altzairuzko Hodi Espiralaren ikuskapen profesional batek zinkaren gainazala baino gehiago estali beharko luke.

Altzairuaren kalifikazioa eta beroaren informazioa materialaren ziurtagiriarekin egiaztatu behar da. Hodiaren diametroa, hormaren lodiera, biribiltasuna, luzera eta amaierako egoera erosketaren zehaztapenaren arabera egiaztatu behar dira.

Soldadura kiribila beste ikuskapen puntu kritikoa da. Proiektuaren arabera, ikus-ikuskapena, ultrasoinu probak, proba erradiografikoak eta proba hidrostatikoak sar daitezke. Presio-hodietarako, ikuskapen-metodoa eta onarpen-irizpideak adostu behar dira ekoizpena baino lehen.

Galbanizatutako gainazala estaldura estaldura, eremu biluzi ikusgaiak, zinka gehiegizko pilaketa eta manipulazioa kaltetzen dituen egiaztatu behar da. Galbanizatu ondoren hodia moztu, alakatu edo soldatuko bada, kaltetutako zink-eremuak konpondu behar dira zink aberatsa den sistema egokia erabiliz.

Proiektuen hornikuntzarako neurrira egindako fabrikazioa

Hodia luzera zuzen estandar gisa horni daiteke edo instalazioaren marrazkiaren arabera prozesatu daiteke.

Eskuragarri den prozesamenduak luzera finkoko ebaketa, hodiaren muturreko alaka, bridaren soldadura, amaierako itxiera, artezketa eta korrosioaren aurkako tratamendu osagarria barne hartzen ditu. Aurrefabrikatutako tutu atalak erabiltzen dituzten proiektuetarako, ekoizpenaren aurretik marrazkiak emateak eremuko ebaketa eta soldadura murrizten laguntzen du.

Solaseko eskaerak egiteko, erosleek diametro, horma-lodiera eta luzera desberdinak ere zehaztu ditzakete proiektuaren programazio berean. Hau erabilgarria da linea nagusiek, adar-lerroek eta egitura-zatiek zehaztapen desberdinak behar dituzten udal-hoditegietarako.

Zerbitzu-bizitza estalduraren eta esposizioaren araberakoa da

Beroko galvanizazioak korrosioaren babes-epea nabarmen luzatzen du babesik gabeko altzairuarekin alderatuta, baina zerbitzuaren bizitza ingurumena, zink estaldura, uraren kimika, lurzoruaren egoera, kalte mekanikoa eta mantentze-lanak kontrolatzen du.

Hornitutako produktu sortaren erreferentzia orokor gisa, espero den zerbitzu-bizitza 20 urtetik gorakoa izan daiteke barruko baldintzetan, eta kanpoko, lurperatutako eta hondakin-uren aplikazioak normalean 10-15 urteko tartean hartzen dira baldintza egokietan. Gatz-ihindura larrien edo produktu kimiko erasokorren eraginpean dauden proiektuek proiektuaren berariazko korrosioaren ebaluazioa erabili behar dute, zerbitzu-bizitza-zenbaki finko batean oinarritu beharrean.

Diametro Handiko Hodietarako ontziratzea

Hodi espiral handiek hodiaren gorputza eta gainazal galbanizatua babesten dituzten ontziak behar dituzte manipulatzean eta garraiatzen.

Tutuen muturrak babes-eraztunekin babestu daitezke, eta bildutako hodiak altzairuzko uhalekin bermatzen dira eta beharrezkoa denean, inpaktua eta gainazaleko kalteak murrizteko bereizi edo kuxin egiten dira. Esportazio-bidalketetarako, bilgarri iragazgaitza eta karga-moldaketa egonkorrak gehi daitezke bidalketa-metodoaren arabera.

Ohiko galderak

Q1: Zein da beroan galvanizatutako tutu espiralaren eta korrosioaren aurkako tutu espiral arruntaren arteko aldea?

E: Korrosioaren aurkako hodi arrunt batek kanpoko estaldura-sistema batean oinarritzen du normalean, eta beroan galbanizatutako tutu espiral batek metalurgikoki loturiko zinka estaldura erabiltzen du korrosioaren babeserako. Sistema egokia hodia agerian, lurperatu, urperatu edo fluido zehatz batekin erabiltzen denaren araberakoa da.

2.G.: DN200-DN3000 altzairuzko hodi espiralak fabrika ditzakezu?

A: Bai. Hornitzen den gama DN200-DN3000 da, 3,0-20 mm bitarteko horma-lodierarekin. Diametro ez estandarrak, hormaren lodiera eta luzera finkoak marrazkien eta proiektuaren eskakizunen arabera eztabaida daitezke.

Q3: Galbanizatutako hodi espiral erabil al daiteke lur azpian?

A: Lurperatutako aplikazio egokietarako kontuan har daiteke, baina lurzoruaren kimika, hezetasuna, drainamendua, kanpoko karga eta estaldura baldintzak ebaluatu behar dira. Lurzoruaren egoera agresiboetarako, korrosioaren babeserako sistema osagarri bat beharrezkoa izan daiteke.

Q4: Espiral soldadura egokia al da presio zerbitzurako?

A: Espiral soldatutako hodiak presio-aplikazioetarako fabrikatu daitezke altzairuaren kalifikazioa, hormaren lodiera, soldadura-prozesua eta ikuskapen-eskakizunak behar bezala zehazten direnean. Presio-hodietarako, soldadura NDT eta proba hidrostatikoak erosketa zehaztapenean baieztatu behar dira.

Q5: Hodia bridaz horni daiteke?

A: Bai. Brida soldadura, alaka, luzera finkoko ebaketa eta beste amaierako tratamenduak bidalketa baino lehen antolatu daitezke marrazkien arabera.

6.G.: Zein zink estaldura aukeratu behar da kostaldeko proiektuetarako?

E: 180-275 g/m²-ko estaldura astunagoa izan daiteke korrosio handiagoko inguruneetarako, baina kostaldeko proiektuak gatz-esposizioaren benetako esposizioaren eta behar den zerbitzu-bizitzaren arabera ebaluatu behar dira. Baldintza larrietarako estaldura osagarria egokia izan daiteke.

Q7: Q235B eta Q355B nahas daitezke ordena batean?

A: Bai. Altzairu-kalifikazio desberdinak horni daitezke egituraren edo kanalizazioaren diseinuaren arabera. Zehaztapen bakoitza argi eta garbi identifikatu behar da erosketa-eskaeran eta materialaren dokumentazioan.

8.G.: Zer dokumentu eman daitezke esportazio-eskaeretarako?

A: Material ziurtagiriak, ikuskapen-erregistroak eta beste kalitate-dokumentuak eskariaren eta proiektuaren eskakizunen arabera eman daitezke. Hirugarrenen ikuskapena ere antolatu daiteke erosleak eskatzen duenean.

Bulkada-hornikuntza eta proiektuen laguntza

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd.-k espiral soldatutako altzairuzko hodien eskaerak onartzen ditu udal, azpiegitura, industria eta atzerriko proiektuetarako. Erosleek hodien egutegia, marrazkiak edo zehaztapen-zerrenda sinple bat eman ditzakete aurrekontua egiteko.

Proiektuen eskaeretarako, hornikuntza-esparruak altzairu-kalifikazioaren hautaketa, hodien tamaina, luzera finkoko produkzioa, soldadura ikuskatzea, galbanizazioa, amaierako prozesatzea, ontziratzea eta bidalketa-koordinazioa izan ditzake. Hau bereziki erabilgarria da hodiaren zehaztapenak proiektu bakarrean entregatu behar direnean.
