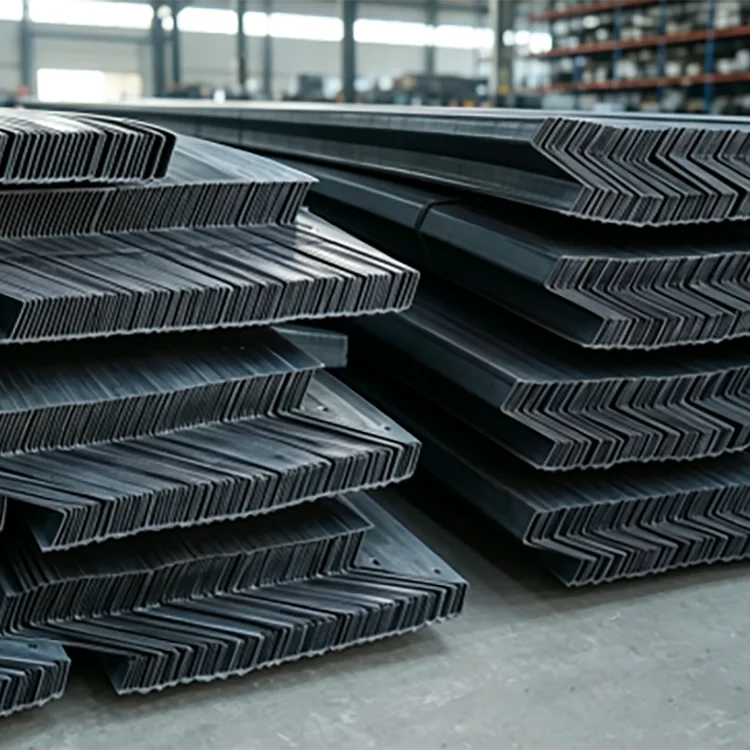

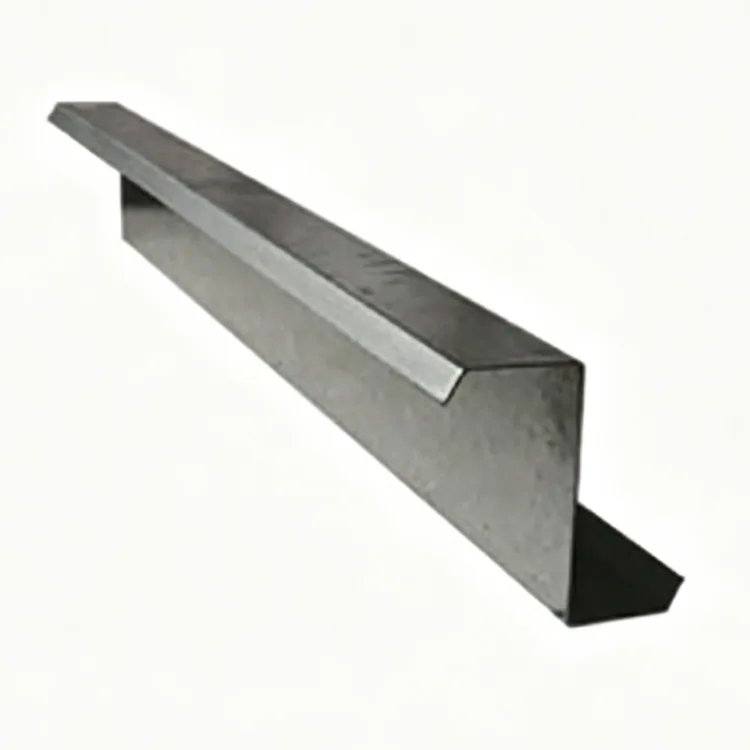

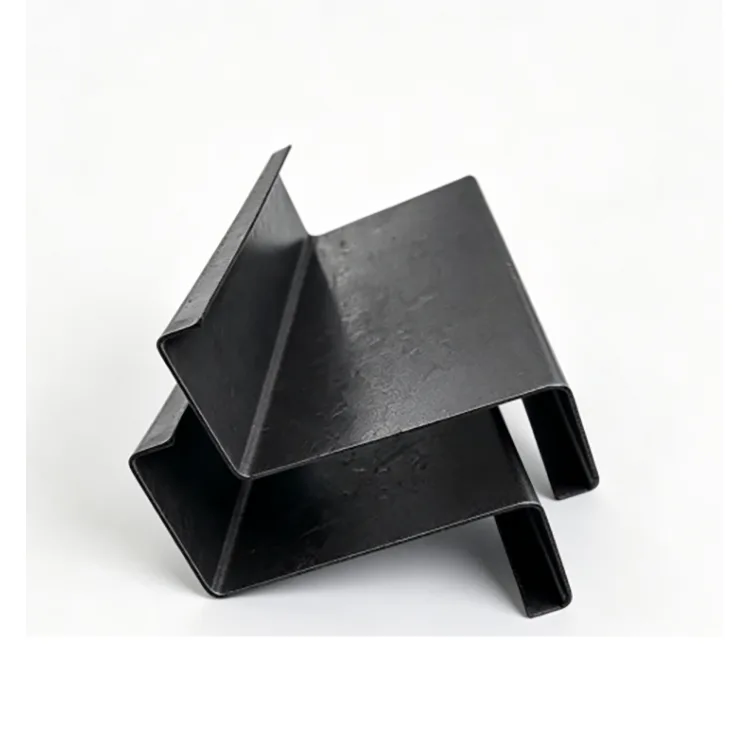

Hotz Osatutako Z Sekzio Altzairua

Cold-Formed Z Section Steel hotz osatutako horma meheko altzairuzko sekzioa da, beroan ijetzitako altzairu-zerrendatik ekoizten dena, giro-tenperaturan erroiluen konformazio jarraituaren bidez. Zerrenda hainbat konformazio-euskarritik igarotzen da eta pixkanaka-pixkanaka Z sekzioan moldatzen da tenperatura altuko ijezketa-etaparik gabe.

Hotzeko konformazio prozesuak koherentzia dimentsionala hobetzen du eta altzairuan lan gogortzea ere sartzen du. Ondorioz, sekzioak pisu nahiko baxua eta toleste-errendimendu erabilgarria konbinatzen ditu, eta altzairuzko egitur arineko teilatu eta hormetako purlinetarako oso erabilia da.

Z itxurako profilak beste abantaila praktiko bat du: bere brida desplazatuak ondoko purlinak gainjartzea ahalbidetzen du. Hau bereziki erabilgarria da malda handiko teilatuetan, non etengabeko purlin antolamenduak behar diren gailur inguruan.

Gomendatutako ingurunea: barruko eraikin itxiak, tailer lehorrak eta biltegiak euri zuzenik, gatz-ihindurarik, hezetasun korrosibo azido edo alkalinorik gabekoa.

Ekoizpen Prozesua

Ekoizpen-lerroa altzairuzko bobinaren sarrerako ikuskapenarekin hasten da. Berdindu eta zuzendu ondoren, tira roll-konformazio estazio anitzetatik igarotzen da, non pixkanaka behar den Z itxurako sekzioan tolesten den.

Servo CNC ebaketak zehaztutako kideen luzera eskaintzen du, eta zulaketa automatikoa egiturazko marrazkien arabera gehi daiteke. Bukatutako profilak zuzenketa eta dimentsioko ikuskapena igarotzen dira, sailkatu, bildu eta biltegiratu aurretik.

Altzairuzko bobinaren ikuskapena → berdintzea eta zuzentzea → erroiluen konformazio progresiboa → Z-atalaren konformazioa → luzera finkoko CNC servo ebaketa → zulaketa automatikoa → zuzenketa → ikuskapen bisuala eta dimentsiokoa → biltegiratzea eta biltegiratzea

Profila progresiboki eratzen denez, ohiko ijezketa bero bidez ekoitzi beharrean, sekzioaren dimentsioak, zuzentasuna eta zuloen posizioak etengabe kontrola daitezke ekoizpenean zehar.

Oinarrizko zehaztapenak

Zergatik erabili Z atala teilatuko purlinetarako?

Gainjartze zuzena Teilatuaren bizkarrean

Z sekzio baten eta C sekzio baten arteko desberdintasun nabarmenena briden forma da. Desplazamenduaren Z profilari esker, ondoko kideak gainjartzea ahalbidetzen du, eta horrek teilatuaren gailurrean jarraitutasuna mantentzen lagun dezake.

10°-tik gorako teilatuaren maldetarako, Z purlins aukera praktikoa izan ohi da, non gainjarritako kideak egitura-diseinuaren parte diren. Horrek ebaketa gehigarrien beharra murrizten du eta instalazioa errazago egiten du.

Tolestura errendimendu ona pisu baxuagoarekin

Z formako zehar-sekzioa tolesteko sekzio propietate erabilgarriak eskaintzen ditu. Hotzean gogortzearekin konbinatuta, sekzio mehe samarra erabil daiteke teilatu eta hormako purlin aplikazio egokietan.

Beroan ijetzitako atal tradizional astunagoekin alderatuta, pisu txikiagoak garraio-, altxatze- eta instalazio-eskakizunak murrizten ditu.

Zuzentasun koherentea eta zuloaren posizioa

Ekoizpen-lerroak erroiluen konformazio progresiboa, CNC ebaketa eta ondorengo zuzenketa erabiltzen ditu. Horrek profilaren zuzentasuna eta bihurritzea kontrolatzen laguntzen du.

Aurrez zulatutako torloju-zuloak dituzten purlinetarako, zuloen kokapen zehatza garrantzitsua da, akatsek purlinaren eta altzairuzko marko nagusiaren arteko loturan eragina izan dezaketelako. Entregatu aurretik aurrez zulatzeak ebaketa eta zulaketa lanak murrizten ditu gunean.

Barruko proiektu lehorren kostu txikiagoa

Produktu estandarra altzairu beltz natural gisa hornitzen da estaldura galbanizaturik gabe. Korrosioaren babes gehigarria behar ez den barruko eraikin lehor eta itxietan, horrek galbanizatutako Z atalekin lotutako kostu gehigarria saihesten du.

Eraikina euria, kondentsazioa, gatz-ihintzak edo korrosiboak jasaten baditu, horren ordez, korrosioari babestutako bertsioa zehaztu behar da.

Ebaketa eta soldadura erosoa

Produktu estandarrak estaldura galbanizaturik ez duenez, ohiko ebaketa eta soldadura eragiketak errazak dira. Baliagarria da barruko fabrikazio- eta eraberritze-proiektuetan, non kideek tokiko doikuntza edo konexio-lanak behar ditzaketenean.

Aplikazio tipikoak

Produktua batez ere honetarako erabiltzen da:

Altzairu arineko eraikinetako teilatuaren purlins

Malda handiko biltegiko estalkiak

Tailer industrialeko estalki-sistemak

Logistika eta biltegiratze barruko eraikinak

Horma eta teilatuaren bigarren egitura

Altzairuzko itxitura-sistema arinak

Barruko fabrika berritzeko proiektuak

Bigarren mailako egitura-elementu bat da, hala nola purlin bat, eraikin baten zutabe nagusien edo habe nagusien ordezkoa baino.

Benetako Proiektuen Aplikazioak

1. kasua: Malda Handiko Barruko Logistika Biltegi baterako Z purlinak

Proiektuak 50.000 m²-ko biltegi logistiko itxi bat hartzen zuen, 12°-ko teilatuaren maldarekin. Eraikina guztiz itxita zegoen eta barne-ingurune lehorrean erabiltzen zen, euriaren eragin zuzenik gabe.

Baldintza nagusiak teilatuaren gailurrean gainjartzea, altzairu-egituraren kostu kontrolatua, instalazio denbora laburragoa eta teilatuaren panelak lerrokatzeko arazoak izateko arriskua murriztea ziren.

Hautatutako materiala Q355B Hotz Osatutako Z Sekzio Altzairua izan zen, Z160-Z200, 1,8-2,0 mm-ko horma-lodiera eta aurrez zulatutako torloju-zuloekin.

Z atalak zuzenean gainjar litezke, gailurrei etengabe jarraitzeko aukera emanez eta obran mozketa eta aldaketa lanak murriztuz. Instalazio-denbora %30 murriztu zen.

Profilen bihurridura baxuak kolorez estalitako altzairuzko teilatuaren panelak berdinago egoten lagundu zuen, ur-ihesak eragin ditzaketen hutsuneak murriztuz. Kide arinek garraio- eta altxatze-eskakizunak ere murriztu zituzten, eta altzairu-egituraren kostu orokorra beroan ijetzitako altzairu-soluzioa baino % 21 txikiagoa izan zen.

Proiektuak onarpena gainditu zuen eta barruko zerbitzuan egon da herdoilarekin lotutako arazorik gabe.

2. kasua: altzairu arineko itxitura berritzea tailer industrial batean

Bigarren proiektuak lantegi zaharrago bat berritzea izan zuen. Tailerren barruan altzairuzko itxitura-egitura arin berriak behar ziren, teilatuaren malda handi samarra eta barruko ingurune lehor eta aireztatua.

Hautatutako produktua Q235B Hotz Osatutako Z Sekzio altzairua izan zen, Z120–Z140.

Kideak muntatzeko prest entregatu ziren bigarren mailako izapide handirik gabe. Z formako gainjarritako egiturak teilatuaren maldarekin bat egiten zuen eta itxitura sistema lau eta egonkorra mantentzen lagundu zuen.

Kide arinek ere berritze kostua kontrolpean mantentzen lagundu zuten, lehendik zegoen lantegiaren barruan instalazio lanak laburtzen zituzten bitartean.

Z Atala Aukeratzeko Gida

Teilatuaren malda:

10°-tik gorako teilatuaren maldetarako, Z atalak hobetsi dira purlins gainjarri behar direnean. Sakonera txikiko maldetarako, C purlins ere har daitezke egitura-diseinuaren arabera.

Materialaren kalifikazioa:

Q235B egokia da purlin eta itxitura arinetarako aplikazio orokorretarako. Espazio handiagoetarako, haize- edo elur-karga handiagoak eta egitura-eskakizun zorrotzagoak lortzeko, Q355B hauta daiteke sekzio-tamaina eta horma-lodiera egoki batekin batera.

Atalaren tamaina:

Z100–Z140 teilatu eta horma sekundarioko egitura arinetarako har daiteke. Z160–Z200 biltegi eta tailerreko purlin aplikazio estandar askotan egokia da. Z220–Z300 egitura-diseinuak sekzio handiagoak eskatzen dituen lekuetan erabil daiteke.

Hormaren lodiera:

Eskuragarri dagoen tartea 1,2-3,0 mm-koa da. Azken lodiera tartea, purlin-tartea, haize-karga, elur-karga, konexio-baldintzetatik eta egitura-kalkuluetatik zehaztu behar da, atalaren tamaina bakarrik baino.

Ingurumena:

Barruko eraikin lehor eta itxietan, Z altzairu beltz naturalak aukera errentagarria eman dezake. Hezetasun edo kondentsazio handiko tailerretan, herdoilaren aurkako estaldura egoki bat kontuan hartu behar da.

Kanpoko eraikinetan, kostaldeko eremuetan, euripean dauden egituretan edo nekazaritzako estalpeetan, ez da gomendatzen altzairu beltzezko bertsio naturala. Galbanizatutako Z sekzio bat edo korrosiotik babestutako beste soluzio bat aukeratu behar da.

Hotz osatutako Z atala altzairua vs C atala altzairua

Aukerak, azken finean, egitura-diseinuari jarraitu behar dio, teilatuaren malda bakarrik. Z atalaren gainjarritako geometria bere abantaila praktiko nagusia da purlin etengabeko konexioak behar direnean.

Fabrikaren Kalitate Kontrola

Z purlinetarako, dimentsio-koherentzia bereziki garrantzitsua da atalak zehaztasunez konektatu behar direlako altzairuzko marko nagusiarekin eta teilatuko panelekin.

Kalitate kontrolak, beraz, altzairuzko bobina estaltzen du konformatu aurretik, eta, ondoren, erroiluen konformazioan eta ebaki ondoren egiaztatzen dira. Ikuskapen-puntu nagusiak honako hauek dira: materialaren kalifikazioa, sekzioaren neurriak, hormaren lodiera, zuzentasuna, bihurridura, ebaketa luzera, ertzaren egoera eta aurrez zulatutako zuloaren posizioa.

Profilak konformatu ondoren zuzentzen dira hondar distortsioa murrizteko. Bidalketa baino lehen, amaitutako kideak ikusmen eta dimentsioan ikuskatzen dira eta, ondoren, tamaina eta eskakizunen arabera lotzen dira.

Loteen eskaeretarako, materialaren kalifikazioa, sekzioen zehaztapena eta prozesatzeko parametroak mantentzeak ekoizpen lote ezberdinen arteko koherentzia mantentzen laguntzen du.

Ohiko galderak

Q1: Nola aukeratzen dut Z sekzioa eta C sekzioa altzairuaren artean?

Kontu nagusiena teilatua eta konexio-antolamendua da. Z atalak bereziki erabilgarriak dira ondoko purlins gainjarri behar duten teilatuetan eta gailurrean zehar jarraitu behar duten teilatuetarako, batez ere teilatuaren malda handiagoetan. C atalek aplikagarritasun orokor zabalagoa dute eta teilatuaren malda baxuagoetarako erabil daitezke egitura-diseinuaren arabera.

2.G.: Erraz eratutako Z Sekzioko altzairua bihurritzen al da?

Behar bezala fabrikatutako Z sekzioa konformazio, dimensionatu eta zuzenketa progresiboa igarotzen da, biraka eta deformazioa kontrolatzeko, aplikagarri diren eskakizun estandarren barruan. Hautatutako atalaren tamainak, hormaren lodierak, tarteak eta instalazio-metodoak ere eragina du bere errendimenduan.

Q3: Barruko Z purlin margotu behar al da?

Kondentsazio handirik gabeko barruko ingurune lehor eta aireztatu baterako, altzairu beltzezko gainazal naturala estaldura gehigarririk gabe erabil daiteke proiektuaren eskakizunek hala ahalbidetzen badute. Tailer hezeetarako edo kondentsazio sarridun guneetarako, herdoilaren aurkako estaldura gomendatzen da.

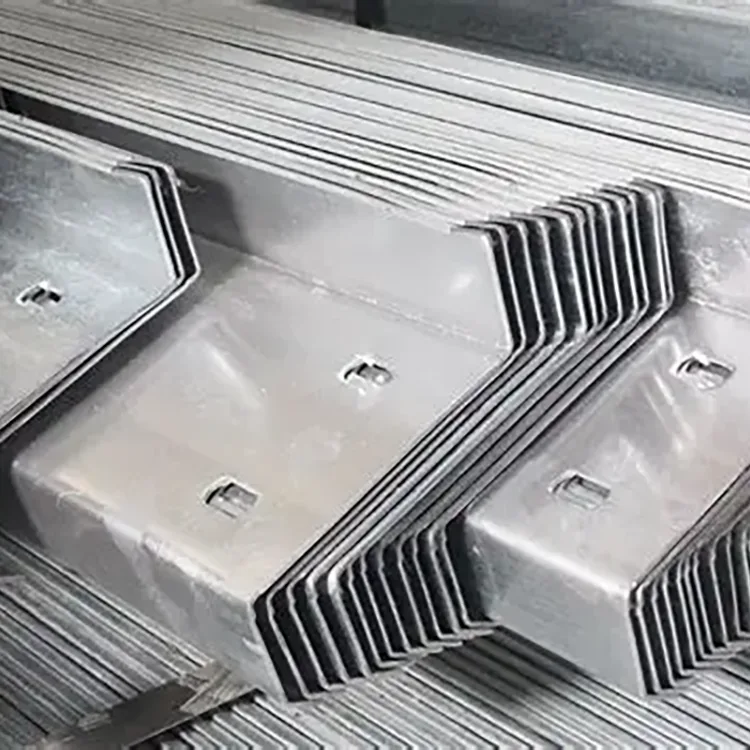

4.G.: Z atalak aurrez zulatutako zuloekin horni daitezke?

Bai. Torloen zuloak egitura-planen arabera zula daitezke profilak bidali aurretik. Txoko mozketak eta mutur angeludun ebakiak ere egin daitezke beharrezko konexio xehetasunen arabera.

Q5: Luzera pertsonalizatu al daiteke?

Bai. Hornikuntza estandarra, oro har, 6-12 m bitartekoa da, eta luzera finkoak ez-estandarrak proiektuaren marrazkien eta ebaketa-baldintzen arabera ekoitzi daitezkeen bitartean.

Q6: Z ataleko altzairu beltz naturala kanpoan erabil daiteke?

Ez da gomendagarria kanpoko esposizio zuzenetarako, euria, kostaldeko gatz-ihintza edo ingurune korrosiboetarako. Baldintza hauetan, galbanizatuak edo korrosiotik babestutako Z atalak kontuan hartu behar dira.
