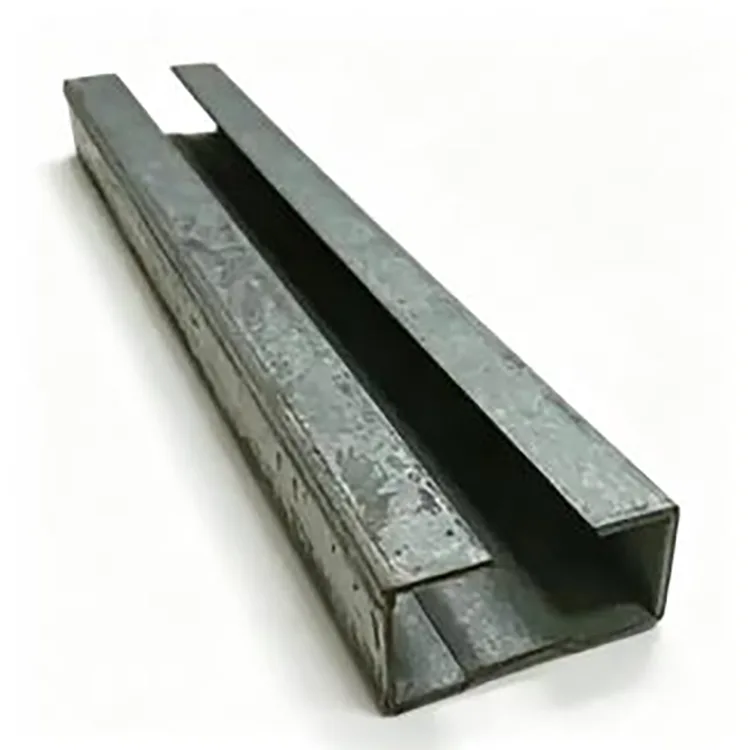

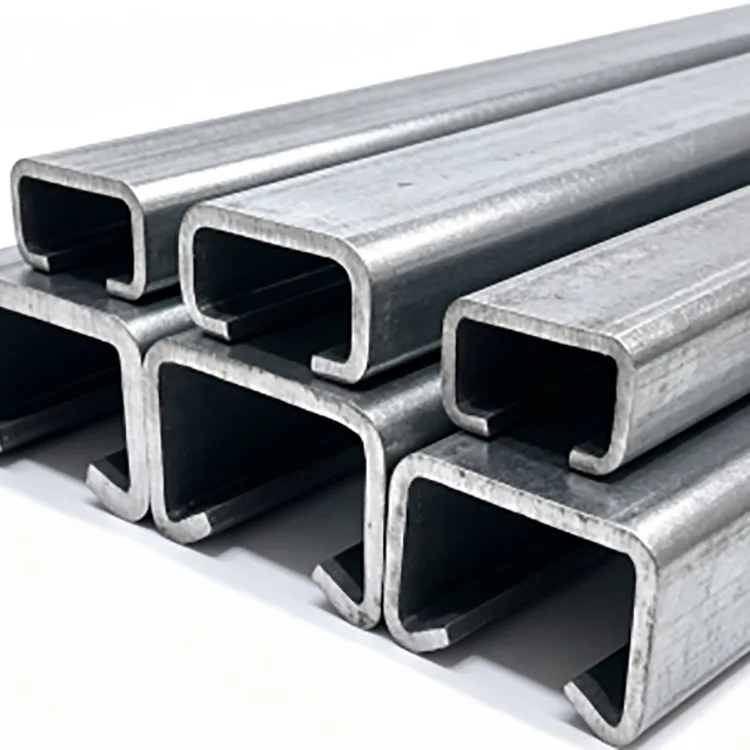

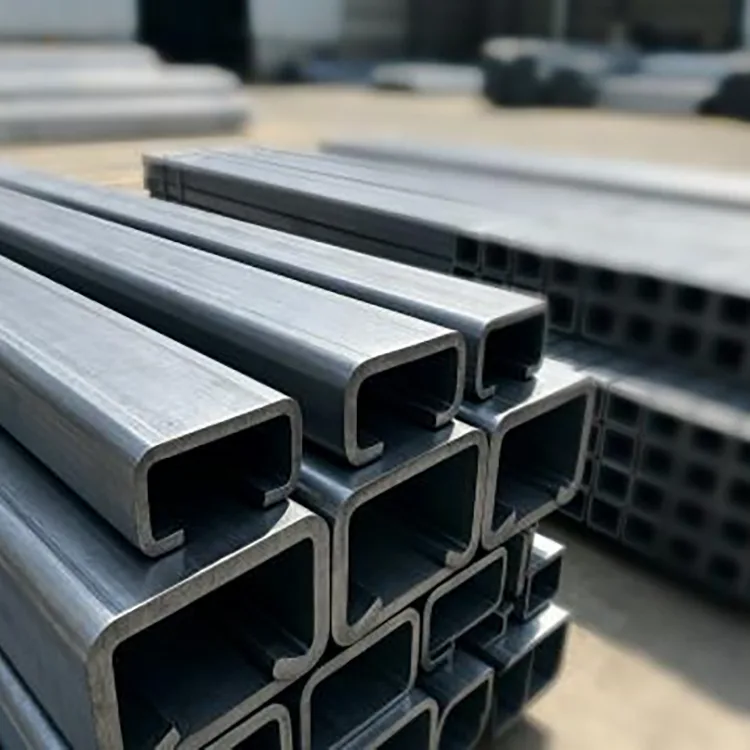

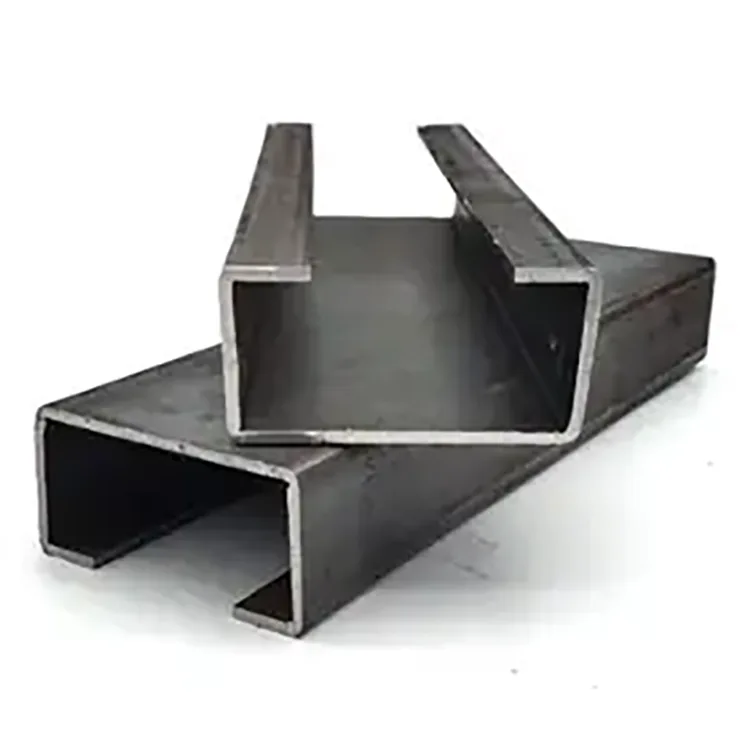

Hotz Osatutako C Sekzioko altzairua

Hotz osatutako C Section Steel altzairuzko egituretarako diseinatuta dago, non erresistentzia-pisu erlazio handia, dimentsio koherentea eta instalazio azkarra beroan ijetzitako sekzio astunak erabiltzea baino garrantzitsuagoa den.

Profila altzairu-zerrenda etengabe elikatuz fabrikatzen da konformazio-arrabol batzuen bidez. Altzairua pixkanaka makurtzen da C formako sekzio batean tenperatura altuko bero-ijezketarik gabe. Konformazio-prozesuak sekzioaren geometria eta luzera etengabe kontrola ditzakeenez, amaitutako kidea egokia da atal errepikatuak, luzera finkoak, aurrez zulatutako zuloak eta torlojudun muntaketa azkarrak behar dituzten proiektuetarako.

Q235B eta Q355B egitura-eskakizunen arabera eskuragarri daude. Sekzio arruntak C80 eta C300 bitartekoak dira, 0,8 mm eta 3,0 mm arteko hormaren lodiera dutenak.

Zehaztapen Teknikoak

Hotz Roll Konformazioak nola aldatzen duen atala

Ekoizpen-prozesua beroan ijetzitako kanal konbentzional baten fabrikazioaren desberdina da.

Altzairuzko banda bat material lau gisa hasten da. Konformazio-estazio anitzetatik igarotzen da, arrabol-multzo bakoitzak deformazio-kopuru kontrolatu bat sartuz azken C-atalera iritsi arte.

Pixkanaka eratzeko prozesu honek fabrikatzaileak kontrolatzeko aukera ematen dio:

Atalaren sakonera

Brida zabalera

Ezpainen geometria behar denean

Hormaren lodiera

Zuzentasun orokorra

Zuloaren posizioa

Luzera finkoa

Eraikuntzako kide errepikatuentzat, dimentsio-koherentzia hori baliotsuagoa izan daiteke altzairuzko sekzio astunagoa hautatzea baino.

Egituraren azken errendimendua, ordea, beti egiaztatu behar da benetako sekzioaren dimentsioen, materialaren kalifikazioaren, tartearen, euskarri-baldintzak, konexio-metodoa, kargak eta aplikagarria den diseinu-kodearen arabera.

Fabrikazio-prozesua

1. Altzairuzko bobinaren hautaketa

Q235B edo Q355B altzairu-zerrenda eskatzen den atalaren eta egitura-aplikazioaren arabera hautatzen da.

Jarrerako materiala lodiera, gainazaleko egoera eta materialaren informazioa egiaztatzen da konformazio-lerroan sartu aurretik.

2. Berdinketa eta Elikadura

Bobina askatu eta berdinduta dago nahi ez diren deformazioak kentzeko. Banden elikadura egonkorra garrantzitsua da, fase honetan aldakuntzak gero sekzio zuzentasunean eta zuloen kokapenean eragina izan dezakeelako.

3. Roll Konformazio Progresiboa

Maila berdindua arrabol-estazio anitzetatik igarotzen da.

Eragiketa batean materiala azken C formara tolestu beharrean, sekzioa pixkanaka eratzen da. Honek bat-bateko deformazioa murrizten du eta sekzioaren neurriak eta brida geometria ekoizpen osoan kontrolatzeko aukera ematen du.

4. Puntzonaketa automatikoa

Proiektuak torloju-zuloak, zerbitzu-zuloak edo behin eta berriz muntatzeko zuloak behar baditu, zulaketa produkzio-lerroan integra daiteke.

Zuloen tartea eta kokapena bezeroaren planoetatik baieztatu behar da ekoizpena baino lehen, bereziki atalak zuzenean gunean muntatuko direnean.

5. Dimentsionatzea eta zuzentzea

Konformatu eta puntzonatu ondoren, sekzioa neurtzen da eta zuzentasuna egiaztatzen da.

Etapa honek biradura, brida desbideratzea eta markoaren muntaketa zaildu dezakeen dimentsio-aldakuntza kontrolatzen laguntzen du.

6. Luzera finkoko ebaketa

Sekzio jarraitua zehaztutako luzeraren arabera mozten da.

Hornikuntza estandarrak 6 m, 9 m eta 12 m-ko luzerak ditu, eta luzera finkoko ebaketa pertsonalizatutako gamaren barruan antolatu daiteke.

7. Ikuskapena eta ontziratzea

Amaitutako C atalak lotu aurretik egiaztatzen dira.

Ikuskapena sekzioaren dimentsioetan, hormaren lodieran, zuzentasunean, zuloen posizioan, ebaketa-luzeran, gainazalaren egoeran eta lotearen koherentzian oinarritzen da.

Funtsezko abantailak

Materialen Erabilera Eraginkorra izateko Sekzio Arina

Hotzean konformatzeak altzairu-zerrenda atal ireki eraginkor batean moldatzea ahalbidetzen du. Egitura-diseinuak horma meheko kide bat baimentzen duenean, horrek behar den altzairu-kopurua murriztu dezake sekzio konbentzional astunago batekin alderatuta.

Benetako pisua aurreztea hautatutako C-atalaren, hormaren lodieraren, tartearen, kargaren eta diseinuaren eskakizunetatik kalkulatu behar da, proiektu bakoitzeko ehuneko finko bat suposatu beharrean.

Dimentsio koherenteak

Etengabeko erroiluen konformazioak sekzio-dimentsio errepikagarriak eskaintzen ditu ekoizpen luzeetan.

Errepikatzen diren ehunka edo milaka purlin edo marko-kide erabiltzen dituzten proiektuetarako, neurri koherenteek fabrikazioa erraztu dezakete eta gunearen zuzenketa beharra murrizten dute.

Instalazio azkarra

Aurrez moztutako luzerak eta aurrez zulatutako zuloak horni daitezke torlojudun muntatzeko.

Hau bereziki erabilgarria da altzairuzko egitura arinetarako, non instalazio-sekuentzia zuloen posizio zehatzen eta kideen luzera errepikagarrien araberakoa den.

Atalaren hautaketa malgua

C80 eta C300 bitarteko atalek egitura eta markoaren eskakizun arin estaltzen dituzte.

Hormaren lodiera 0,8-3,0 mm artean ere hauta daiteke, beharrezko sekzio-ahalmenaren eta diseinu-baldintzen arabera.

Bigarren mailako prozesamendurako egokia

Estali gabeko altzairuzko gainazala margotzeko, hauts estaldurarako, galbanizaziorako edo korrosioaren babeserako zehaztutako beste prozesu batzuetarako prestatu daiteke.

C Atala Aukeratzeko Gida

C atal bat aukeratzeak egitura-eskakizunetik hasi beharko luke erabilgarri dagoen profil handiena hautatzea baino.

Benetako hautaketa egitura-kalkuluaren bidez baieztatu behar da. Horma meheko sekzioetarako, tokiko inklinazioak, distortsioak, alboko eusteak eta konexioaren xehetasunek erabilgarri dagoen ahalmenean eragina izan dezakete.

Q235B vs Q355B

Q355B erabiltzeak ez du automatikoki esan nahi sekzio meheago batek Q235B sekzio lodiagoa ordezka dezakeenik. Sekzioaren diseinu osoa egiaztatu behar da, sendotasuna, egonkortasuna, inflexioa, konexioak eta zerbitzurako gaitasuna.

Altzairu beltzaren gainazala: non funtzionatzen duen eta non ez

Hotz osatutako C Sekzio altzairu estandarra zink estaldura babesik gabe hornitzen da.

Horrek ekonomikoa egiten du:

Barruko tailerrak lehorra

Biltegi itxiak

Barruko solairuarteak

Barruko tabikeak

Ekipamendu-markoak

Aldi baterako barruko egiturak

Beren pintura edo babes-estaldura jasotzen duten proiektuak

Ez da tratatu gabeko altzairu beltz gisa hautatu behar euri, kondentsazio, kostaldeko gatz-ihindura, lurperatuta dauden baldintzetarako edo produktu kimiko korrosiboetarako esposizio luzerako.

Kanpoko aplikazioetarako edo hezeetarako, galbanizatutako C atalak edo korrosioa babesteko zehaztutako beste sistema bat kontuan hartu behar dira.

Aplikazio nagusiak

Altzairuzko Eraikuntzako Purlins

C atalak teilatu eta horma bigarren mailako kide gisa erabil daitezke altzairuzko eraikin arinetan. Sekzioaren tamaina eta lodiera tartearen, kargaren, tartearen, haizearen baldintzen eta konexioaren diseinuaren arabera hautatu behar dira.

Barruko solairuarteak

Hotzean osatutako atalen auto-pisu nahiko baxua erabilgarria izan daiteke barruko solairuarteko eta plataforma-sistemetarako, non existitzen den eraikinak karga gehigarrian mugak dituen.

Horma eta Sabaiaren markoa

C atalak barruko hormaren markorako, sabaiaren euskarri-sistemetarako, partizio-egituretarako eta beste marko arinetarako aplikazioetarako egokiak dira.

Ekipamendua eta Tutu Euskarriak

Sekzioak ekipoen euskarrietan, kableen eta hodien euskarri-markoetan, makinen egituran eta euskarri industrialetan fabrika daitezke.

Biltegi eta Industria Egiturak

C atalak bastidoreetarako, lan-postuetarako, plataforma argietarako eta bestelako industria-egituretarako erabil daitezke, hautatutako sekzioa behar diren kargak egiaztatu direnean.

Neurrira egindako Fabrikazioa

Proiektu ezberdinek askotan zulo-eredu eta kideen luzera desberdinak behar dituzte. Atal guztiak gunean moztu beharrean, produkzio-lerroak kideak prestatu ditzake onartutako fabrikazio-planen arabera.

Eskuragarri dauden aukerak honako hauek dira:

Atalen neurri pertsonalizatuak

Hormaren lodiera pertsonalizatua

3-12 m-ko luzera finkoak

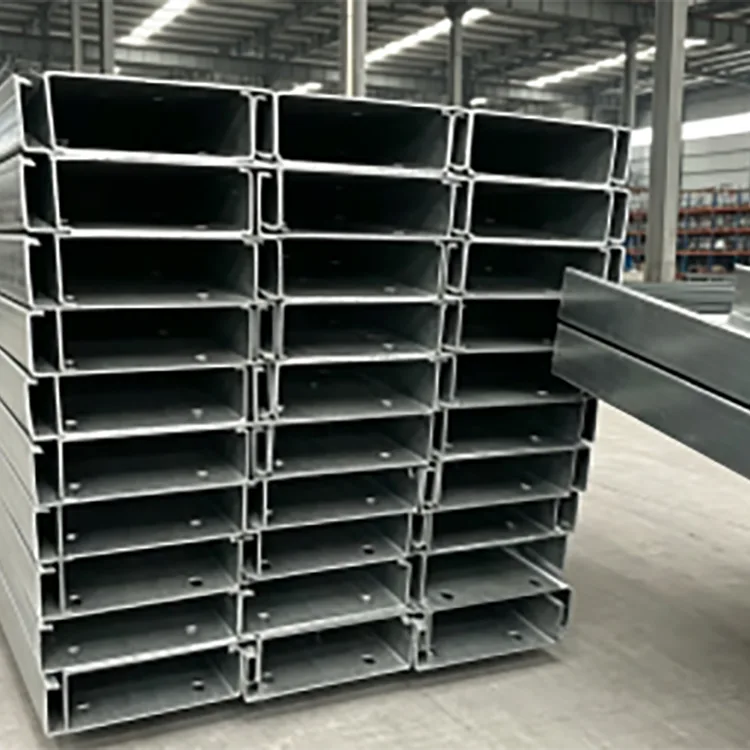

Aurrez egindako zuloak

Zuloen ereduak marrazkien arabera

Luzera moztutako ekoizpena

Izkina moztea

Amaierako prozesamendu berezia

Azalera tratatzeko antolamenduak

Ekoizpen pertsonalizaturako, erosleek atalaren marrazkia, materialaren kalifikazioa, hormaren lodiera, luzera, zuloen diametroa eta tartea, kantitatea eta gainazaleko tratamendua eman beharko dituzte.

Fabrikaren Kalitate Kontrola

Hotzean osatutako sekzioetarako, azken sekzioaren geometria oso lotuta dago sartzen den altzairu-zerrendaren egoerarekin eta roll-konformazio-prozesuaren egonkortasunarekin.

Kalitate-kontrolek, beraz, ekoizpen-ibilbide osoa hartzen dute.

Materialaren ikuskapena: Q235B edo Q355B materialaren informazioa eta sarrerako zerrendaren egoera produzitu aurretik egiaztatzen dira.

Lodieraren ikuskapena: Benetako zerrendaren lodiera kontrolatzen da amaitutako sekzioak zehaztutako horma-lodierako baldintza betetzen duela ziurtatzeko.

Sekzioen ikuskapena: sekzioaren sakonera, bridaren dimentsioak eta beste dimentsio kritiko batzuk konformatu ondoren egiaztatzen dira.

Zuzentasun-ikuskapena: amaitutako kideak tolestu, bihurritu eta deformatzen direla egiaztatzen da.

Zuloen ikuskapena: aldez aurretik zulatutako produktuetarako, zuloen diametroa, tartea eta posizioa ekoizpenaren marrazkiaren arabera egiaztatzen dira.

Luzera ikuskatzea: moztutako luzerak egiaztatzen dira bildu aurretik.

Loteen koherentzia: ekoizpen-fase desberdinetako laginak alderatzen dira ekoizpen-lan luzeetan dimentsio-noraeza identifikatzeko.

Planteamendu hau bereziki garrantzitsua da eskaera handietarako, ehunka kidetan errepikatutako dimentsio-desbideratze txiki batek instalazio-arazo garrantzitsuak sor ditzakeelako gunean.

Proiektuen Hornikuntza eta Kontratazioa

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd.-k altzairu produktuak eskaintzen ditu Tianjin Gefu Steel-ek babestutako nazioarteko salmenta-plataforma baten bidez.

Daqiuzhuang Industria Gunean kokatuta, Tianjin-en, konpainiak altzairuzko hodiak, sekzio hutsak, altzairuzko profilak, produktu galbanizatuak eta muntaketa fotovoltaikoak estaltzen dituzten baliabideekin lan egiten du.

Ingeniaritza-kontrataziorako, hornikuntzak honako hauek onartzen ditu:

Altzairu solteen eskaerak

Luzera finkoko ekoizpena

Aurrez zulatutako C atalak

Neurri pertsonalizatuak

OEM/ODM eskakizunak

Hirugarrenen ikuskapena proiektuaren eskakizunen arabera

Edukiontzien bidalketa

MOQ estandarra 20 oineko edukiontzi bat da, 20-25 tona gutxi gorabehera. Epe estandarra 15-25 egunekoa da, zehaztapenen, kantitatearen, prozesatzeko eta pertsonalizazio-baldintzen arabera.

Aipamen bat egiteko, informazio erabilgarriena C-atalaren tamaina, hormaren lodiera, materialaren kalifikazioa, luzera, zuloen eredua, kantitatea, gainazaleko tratamendua, helmuga eta aplikagarria den estandarra dira.

Ohiko galderak

Q1. Hotzean osatutako C Sekzioko altzairua nahikoa sendoa al da egitura erabiltzeko?

Bai, hotzean osatutako C atalak oso erabiliak dira egitura eta bigarren mailako egitura-elementu gisa. Hala ere, indarra ezin da epaiketa prozesutik bakarrik epaitu. Sekzioaren tamaina, hormaren lodiera, altzairuaren kalifikazioa, tartea, karga, euskarria, konexio-metodoa eta inflexio-jokaera kontuan hartu behar dira.

Q2. Hotzean osatutako C altzairua beroan ijetzitako kanal altzairua baino arinagoa al da?

Nabarmen arinagoa izan daiteke modu eraginkorrean diseinatutako horma meheko C sekzio batek beharrezko egitura-gaitasuna bete dezakeenean. Benetako pisu-aldea hautatutako atalen eta ingeniaritza-diseinuaren araberakoa da.

Q3. C atala deformatuko al da mehea delako?

Horma meheko atalek diseinu eta euste egokiak behar dituzte. Tokiko inklinazioa, distortsioa, alboko egonkortasuna eta konexioaren xehetasunak egiaztatu behar dira, sekzio meheago batek beroan ijetzitako kanal astun baten antzera funtzionatuko duela suposatu beharrean.

Q4. C sekzioa aurrez zulatutako zuloekin horni daiteke?

Bai. Puntzonaketa automatikoa torloju-zulo errepikatuetarako edo beste irekigune batzuetarako antolatu daiteke. Zuloaren diametroa, tartea, ertzaren distantzia eta eredua fabrikazio-marrazkitik baieztatu behar dira ekoizpena baino lehen.

Q5. Erabili al dezaket C ataleko altzairu beltza kanpoan?

Tratatu gabeko altzairu beltza ez da gomendagarria epe luzerako kanpoko esposiziorako. Euriak, kondentsazioak, gatz-ihintzak eta bestelako hezetasunak korrosioa bizkortu dezakete. Galvanizatuak edo margotutako C atalak egokiak dira korrosioaren babesa behar den lekuetan.

6.G. Barruko C sekzioko altzairuak margotu behar al du?

Barruko ingurune lehor eta ondo aireztatutako batean, agian ez da beti beharrezkoa izango korrosioaren babes osagarria. Hezetasuna, kondentsazioa, lurrun kimikoak edo beste baldintza korrosibo batzuk egonez gero, babes-estaldura egokia hartu behar da kontuan.

7.G. Zein da Q235B eta Q355B C atalen arteko aldea?

Q355B-k Q235B baino etekin-erresistentzia handiagoa du eta egitura-diseinuak materialaren indar handiagoa eskatzen duenean hauta daiteke. Ez du esan nahi automatikoki Q355B sekzio bakoitza meheagoa egin daitekeenik; egitura-diseinu osoa oraindik egiaztatu behar da.

8.G. Zein luzera eman dezakezu?

Luzera arruntak 6 m, 9 m eta 12 m dira. Luzera finkoko ebaketa proiektuaren eskakizunen arabera ere antolatu daiteke.

9.G. C atal ez-estandarrak fabrika ditzakezu?

Bai. Pertsonalizatutako atalen neurriak, hormaren lodiera, luzerak, zuloen ereduak eta beste prozesatzeko eskakizunak marrazkien eta ekoizpenaren bideragarritasunaren arabera eztabaidatu daitezke.

Q10. Zer eman behar dut aurrekontua eskatzeko?

Eman C-atalaren neurriak, hormaren lodiera, materialaren kalifikazioa, beharrezko luzera, kantitatea, zuloen eredua, hala badagokio, gainazaleko tratamendua eta entrega baldintzak. Atalaren marrazkia gomendatzen da produktu ez-estandarrarentzat.
