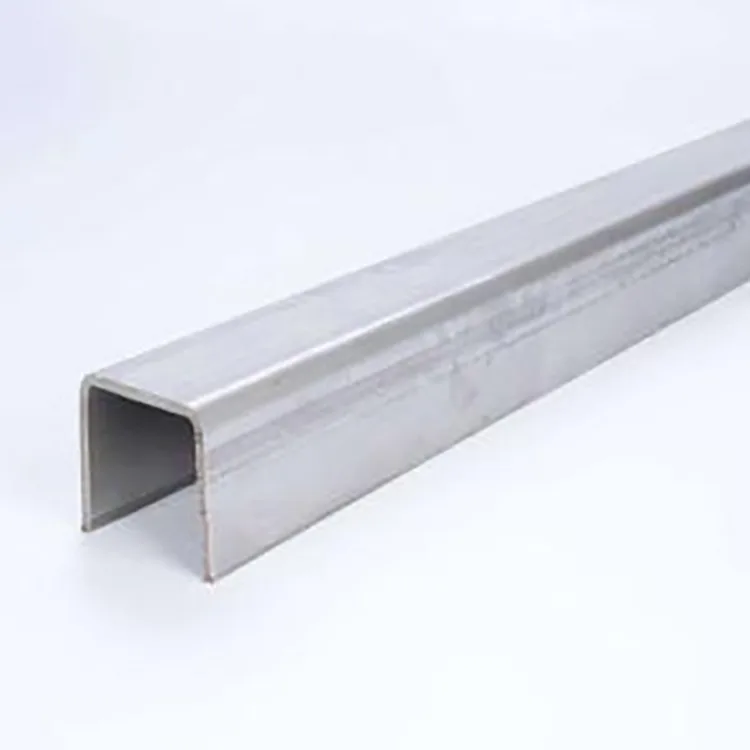

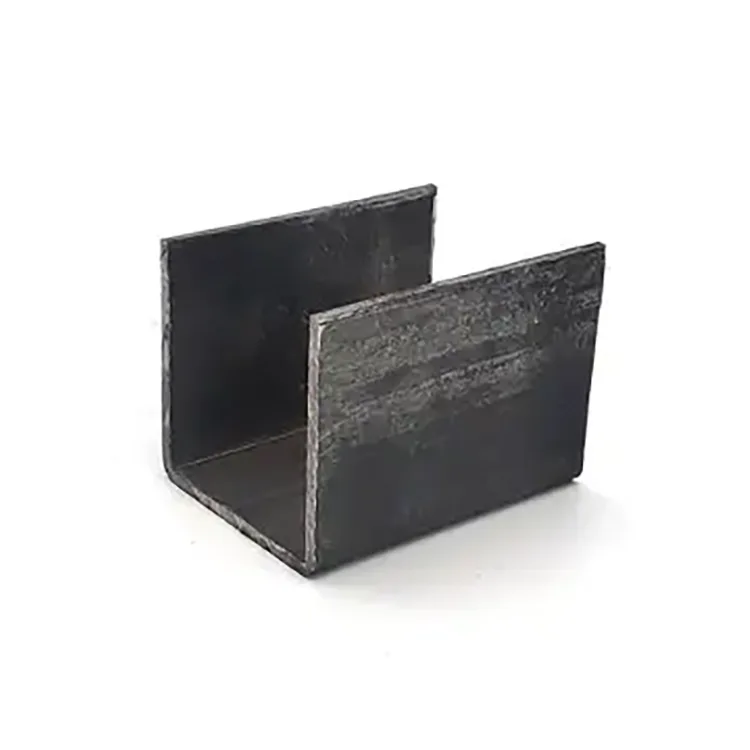

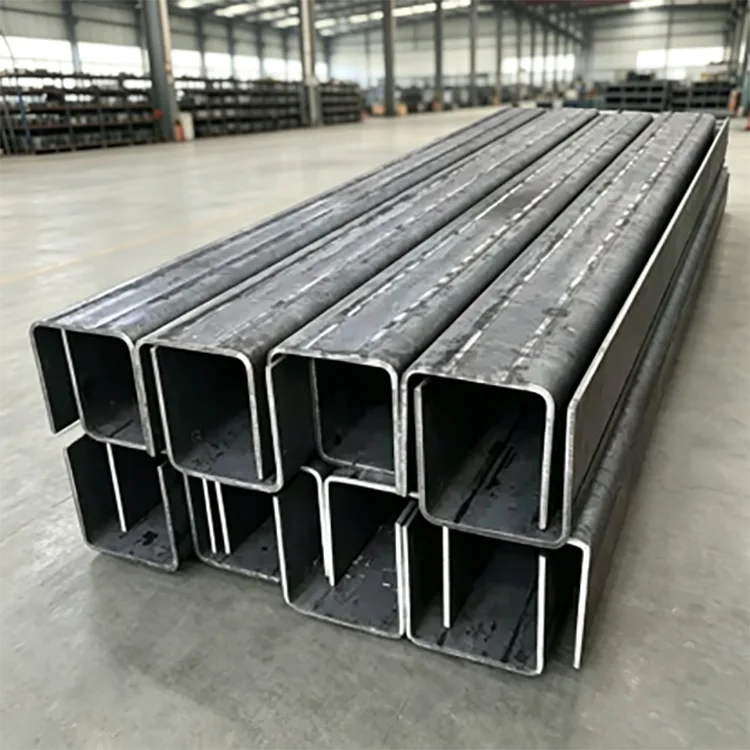

Hotz Osatutako U-kanala

Hotzean osatutako U-kanala kanal tradizionala altzairu astunegia eta garestia den proiektuetarako garatu da, eta hodi karratuak edo angeluzuzenak garestiagoak edo ez hain erosoak dira finkatzeko eta kokatzeko. Kalitatezko altzairu-zerrendaz egina, giro-tenperaturako hotzeko konformazio integratuaren bidez, sekzioak U formako zirrikitu erregularra du, sarbide irekia eta kokapen zehatza.

C eta Z atalekin alderatuta, batez ere teilatu eta hormako purlin gisa erabiltzen diren, U kanaleko altzairua hobeto egokitzen da euskarrietarako, finkatzeko kanaletarako, ekipoen oinarrietarako, txertatutako piezak, tutuetarako euskarrietarako, gida-egituretarako eta itxituretarako. Bere zirrikitu irekiak, gainera, erosoa egiten du torlojua, estutzea, gidatzea eta kokatzea instalazioan zehar.

Hori dela eta, bereziki egokia da barruko tailer lehorretan, lantegi itxietan eta euririk, gatz-ihinztadurarik edo azido eta alkalino esposiziorik gabeko beste ingurune ez-korrosiboetarako, batez ere materialaren kostua eta instalazioaren eraginkortasuna kontrolatu behar diren lekuetan.

Zehaztapen Teknikoak

Ekoizpen Prozesu Estandarra

Ekoizpena altzairuzko bobinaren sarrerako ikuskapenarekin hasten da, eta ondoren, berdinketa eta zuzenketa automatikoa egiten da materialaren estresa askatzeko. Ondoren, zerrendak roll-konformazio estazio anitzetan zehar igarotzen du pixkanaka U itxurako sekzioa sortzeko, eta, ondoren, tamaina zehatza, CNC serbodun luzera finkoko ebaketa eta aukerako puntzonaketa automatikoa edo izkina ebaketa.

Amaitutako profilak berriro zuzentzen dira bisual eta dimentsioko ikuskapen osoa, bildu eta biltegiratu aurretik.

Altzairuzko bobinaren ikuskapena → berdintzea eta zuzentzea → erroilu hotzeko konformazio progresiboa → U-atalaren dimentsioa → CNC luzera finkoko ebaketa → zulaketa / izkina ebaketa → bigarren mailako zuzenketa → dimentsioko eta ikuskapen bisuala → lotzea eta biltegiratzea

Beroan ijetzitako atalak ez bezala, prozesu honek ez du tenperatura altuko ijezketa etaparik erabiltzen. Konformazio jarraituan profilaren neurriak, zuzentasuna, zuloen posizioak eta ertzaren geometria kontrolatzeko aukera ematen du, eta hori erabilgarria da muntaketa zehatza behar duten proiektuetarako.

Zerk egiten du U Channel Steel desberdina

Diseinu arina kostu orokorra txikiagoarekin

Hotzean konformatzeak altzairuaren erresistentzia areagotzen du lanaren gogortzearen bidez, eta horma meheko sekzio bat erabil daiteke aplikazio egokietan ohiko kanal astunago baten ordez. Ondorioz, altzairuaren kontsumo txikiagoa eta garraio, altxatze eta instalazio kostuak murrizten dira.

Euskarri arin eta ertaineko aplikazio tipikoetan, hotzean osatutako diseinua kanal altzairu tradizionala baino % 30 baino gehiago arinagoa izan daiteke, material, karga eta lan kostuak murrizten lagunduz.

U-formako zirrikitua finkatzeko eta kokatzeko

U itxurako atal irekia bere abantaila praktiko nagusietako bat da. Azalera erosoa eskaintzen du zirrikituak finkatzeko, gidatzeko, mugatzeko, ekipoak kokatzeko, hodiak estutzeko eta txertatutako eraikuntzarako.

Hemen ere sekzioa C eta Z altzairutik desberdintzen da. C eta Z atalak normalean hautatzen dira purlinetarako, eta U kanaleko altzairua maizago erabiltzen da profilak euskarri, oinarri, gida edo finkatze kanal gisa funtzionatu behar duen tokietan.

Dimentsio-zehaztasuna zuzeneko muntaketarako

Profilak erroiluen konformazio-lerro automatiko batean eratzen dira eta dimentsionatzeko eta zuzentzeko prozesuetatik igarotzen dira. Horrek sekzio-dimentsio koherenteak, ertz zuzenak eta bira kontrolatua mantentzen laguntzen du.

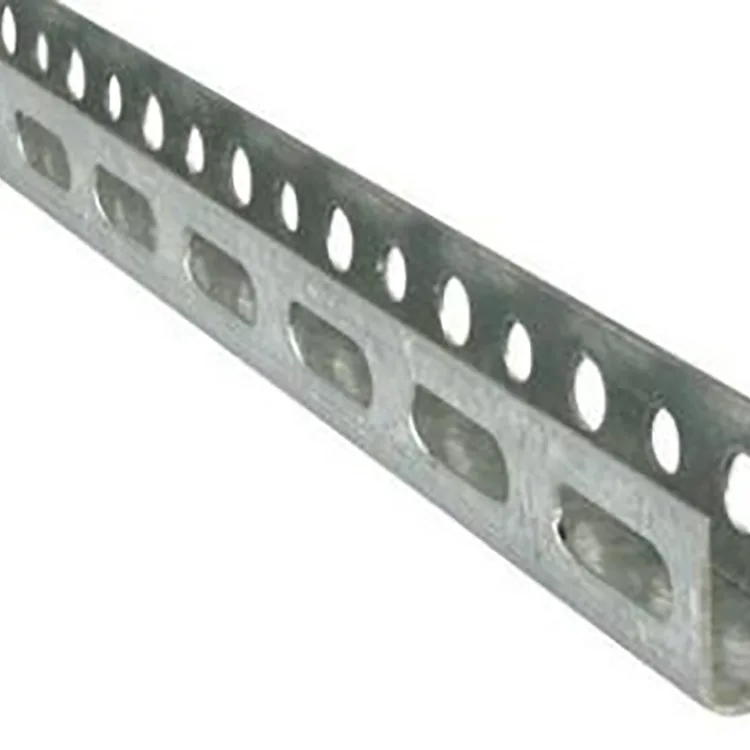

Aurrez zulatutako zuloak edo luzera finkoko kideak erabiltzen dituzten proiektuetarako, zuzenean munta daitezkeen osagaiak entregatu nahi dira, behin eta berriz in situ moztu edo zuzendu beharrean.

Ebaketa, soldadura eta zulaketa erraza

Altzairu beltzezko gainazal naturalak ez du galbanizatutako estaldurarik, ebaketa edo soldadura garaian kontuan hartu beharreko estaldurarik. Materiala moztu, zulatu, soldatu edo tolestu daiteke fabrikazio-baldintzen arabera.

Aurrez zulatutako zuloak, zirrikituak, izkin-mozketak eta luzera finkoko atalak ere ekoiztu daitezke bidali aurretik, berritze eta ekipamendu-laguntza proiektuetarako beharrezkoa den gunearen prozesamendu kopurua murriztuz.

Atal garbia eta itxura erregularra

Behar bezala osatutako U sekzio batek gainazal laua, ertz erregularrak eta geometria koherentea ditu. Muntaiaren ondoren, osagaiek hutsune berdinak eta itxura orokor txukuna mantendu ditzakete, altzairu funtzionaletarako ez ezik, barruko egituretarako, tailerretarako eta erakusketa edo erakusleihoetarako ere aproposak izateko.

Proiektuen ohiko arazoak ebaztea

Material eta instalazio kostu txikiagoak:

Hotzean osatutako horma meheen diseinuak pisua % 30 baino gehiago murrizten du kanal altzairu tradizionalarekin alderatuta, eta horrek garraio, altxatze eta lan kostuak murriztu ditzake.

Gunearen zuzenketa gutxiago:

CNC erroiluen konformazioak eta zuzenketak dimentsio eta zuzentasun koherenteak eskaintzen ditu, entregatu ondoren ebaketa, zulaketa eta zuzenketa lanak murrizten laguntzen du.

Instalazio azkarragoa:

U formako zirrikitu estandarra zuzenean finkatzeko, gidatzeko, eusteko eta kokatzeko erabil daiteke. Aurrez zulatutako zulo edo zirrikituekin, osagai asko munta daitezke guneko fabrikazio gehigarririk gabe.

Egitura arinetarako egokitzapen hobea:

Hotzean gogortzeak eratutako sekzioaren erresistentzia hobetzen du, karga arin eta ertaineko euskarrietarako, ekipo euskarrietarako, tutuetarako euskarrietarako eta itxitura-egituretarako egokia da sekzioa kargarako behar bezala hautatuta dagoenean.

Benetako Proiektuen Aplikazioak

1. kasua: Fabrikazio Adimendunaren Tailerrako Ekipamenduen Laguntza Sistema

Proiektuak produkzio adimendun modernoko tailer bat hartu zuen parte, barruko ingurune lehor eta hautsak kontrolatutakoa. Bezeroak ekipamenduak finkatzeko euskarri eta hodien euskarri-marko ugari behar zituen, egitura-egonkortasuna, lautasun handia eta proiektuaren kostu kontrolatua izateko baldintzak.

Hautatutako materiala Q235B Hotz Osatutako U-Channel izan zen, U100–U140, 1,5–2,0 mm-ko horma-lodiera eta aurrez zulatutako kokapen-zuloekin.

U formako zirrikituek ekipamenduen kokapen eta hodiak finkatzeko eskakizunetara egokitzen ziren guneko soldadura gehigarririk gabe. Instalazio-eraginkortasuna % 40 handitu zen, eta diseinu arinek garraio- eta altxatze-eskakizunak murriztu zituen bitartean. Kanal-altzairuzko irtenbide tradizionalarekin alderatuta, proiektuaren kostu orokorra %23 murriztu zen.

Profil handiko lautasunak ekipoaren inguruan instalazioaren desbideratzeak saihesten lagundu zuen. Osatutako laguntza-sistema egonkor eta askatu gabe mantendu zen, tailer-diseinu txukunarekin eta proiektua behin-behineko onarpenarekin.

2. kasua: Fabrika zaharrago baten barruko egitura berritzea

Industria-fabrika zaharrago batek barne-tabike berriak, ekipamendu euskarriak eta hodiak finkatzeko egitura berriak behar zituen. Lehendik zegoen eraikinak karga-gaitasun mugatua zuenez, altzairuzko atal astunak ez ziren berritzeko egokiak.

Proiektuak Q235B Hotz Eratutako U-Channel erabili zuen hainbat tamainatan laguntza-baldintza desberdinen arabera.

Sekzio arinak lehendik zegoen eraikinaren karga-mugak betetzen lagundu zuen, egitura-zama alferrik handitu gabe. Bere forma trinkoa ere errazagoa zen lehendik zeuden ekipoen eta kanalizazioen inguruko eremu mugatuetan instalatzeko.

Instalatu ondoren, egitura berrituek euskarri egonkorra eskaini zuten diseinu garbia mantenduz, U kanala barruko fabrika arin berritzeko egokia bihurtuz.

Nola hautatu eskuineko U kanala

Ingurumenaren arabera:

Batez ere barruko ingurune lehor eta aireztatuetarako gomendatzen da euri zuzenik edo korrosiborik gabeko esposiziorik gabe. Tailer hezeetarako, herdoilaren aurkako prebentzio osagarri bat kontuan hartu behar da. Kanpoko, gatz-ihintzak eta biziki korrosiboak diren inguruneek babes-estaldura egoki bat edo altzairuzko sekzio ezberdin bat behar dute.

Materialaren arabera:

Q235B argi-euskarri, euskarri eta itxitura-egituretarako egokia da. Q355B gomendatzen da indar handiagoa behar denean, hala nola tarte handiagoak, ekipamenduaren oinarri astunagoak edo sendotze lanak.

Atalaren tamainaren arabera:

U80–U120 kanalizazio eta ekipoen euskarri txikiagoetarako erabil daiteke. U140–U200 egokia da itxitura-egitura nagusietarako eta rack-oinarrietarako. Errefortzu astunagoak eta oinarri handiagoetarako, U250–U300 bezalako sekzio handiagoak kontuan har daitezke benetako kargaren arabera.

Hormaren lodieraren arabera:

0,8-1,2 mm, oro har, kokapen arinetarako eta kargarik gabeko aplikazioetarako erabiltzen da; 1,5-2,0 mm egokia da euskarri-egitura arruntetarako; 2,5-3,0 mm euskarri eta indargarrien aplikazio astunetarako pentsatuta dago.

Azken atalaren tamaina tartearen, kargaren, finkatzeko metodoaren eta instalazio-baldintzen arabera baieztatu behar da, profilaren tamainaren arabera soilik hautatu beharrean.

Azalera eta aplikazio-ingurunea

Produktu estandarra altzairu beltz natural gisa hornitzen da estaldura galbanizaturik gabe. Honek geroko ebaketa, soldadura eta zulaketak erraz egiten ditu eta erosleak lehengaia, pintura edo gainazaleko tratamendu egoki bat aplikatzeko aukera ematen dio behar denean.

Produktua hauetarako da egokiena:

Barruko fabrika eta tailerrak lehortu

Ekipoen euskarri-markoak

Tutu eta kableen euskarri-egiturak

Ekipamenduaren oinarriak

Barruko tabikeak eta itxiturak

Altzairuzko osagai txertatuak

Gidatzeko eta kokatzeko egiturak

Altzairu arinak berritzeko proiektuak

Kanpoko egituretarako, kostaldeko eremuetarako, hezetasun iraunkorretarako edo azido eta alkalinoen eraginpean dauden inguruneetarako, korrosioaren babesa zehaztu behar da ekoiztu aurretik.

Prozesamendu pertsonalizatua eta ontziratu gabeko hornidura

U kanala proiektuaren marrazkien arabera ekoitzi daiteke stock-tamaina estandarretara mugatu beharrean. Eskuragarri dauden prozesamenduak aurrez zulatutako zuloak, zirrikituak, izkin-mozketa, angelu-ebaketa, luzera finkoko ebaketa eta dimentsio ez-estandarrak barne hartzen ditu.

Errepikaturiko euskarri osagaiak erabiltzen dituzten proiektuetarako, aurreprozesamenduak gunearen mozketa eta zulaketak murrizten ditu. Erosleek planoak, sekzioaren neurriak, zuloen tartea, luzera-eskakizunak eta materialaren kalifikazioa eman ditzakete aurrekontua eskatzeko.

Eskaera handiagoetarako, produkzioa behar den tamaina konbinazioaren eta entrega-egutegiaren arabera antolatu daiteke, dimentsioko ikuskapena bildu eta bidali aurretik eginda.

Fabrikaren Kalitate Kontrola

Kalitate kontrola sartzen den altzairuzko bobinarekin hasten da, non materialaren kalifikazioa eta oinarrizko dimentsio-baldintzak egiaztatzen diren eratu aurretik.

Ekoizpenean, kontrol-puntu nagusiak banda berdintzea, erroiluen konformazioaren egonkortasuna, sekzioaren neurriak, zuzentasuna, zuloaren posizioa eta ebaketa luzera dira. Konformatu ondoren, profilak bigarren mailako zuzenketa eta azken ikuskapen bisual eta dimentsioko ikuskapena egiten dute.

Arreta berezia ematen zaio bihurritzeari, deformazioari, ertzaren egoerari eta loteen arteko koherentziari. Aurrez zulatutako produktuetarako, zuloen posizioa eta tartea ere egiaztatzen dira, dimentsio horiek zuzenean eragiten baitute instalazioan.

Ekoizpen-ikuspegi hau garrantzitsua da entregatutako U kanala marrazkiekin bat etorri behar den eta fabrikatutako beste osagai batzuekin muntatu behar duten proiektuetarako, guneko zuzenketa errepikatu gabe.

Ohiko galderak

1.G.: Hotzean osatutako U kanala kanal arruntaren altzairua baino indartsuagoa da?

Karga arin eta ertaineko aplikazio egokietarako, konformazio hotzak lanaren gogortzea eragiten du eta eratutako materialari erresistentzia handiagoa eman dezake. Sekzioa ere dimentsio erregularra da eta deformazioarekiko erresistentea da behar bezala hautatu eta instalatuta. Karga handia duten egitura primarioetarako, beharrezkoa den kargaren kalkuluak kanal astunagoa edo erresistentzia handiko sekzioa beharrezkoa den zehaztu beharko luke.

Q2: U kanalak ordezkatu al dezake kanal altzairu tradizionala?

Kanal altzairu tradizionala ordezkatu dezake karga arin eta ertaineko aplikazio askotan, hala nola euskarriak, euskarriak, itxiturak, egitura txertatuak eta ekipoen oinarriak. Ez ditu automatikoki ordezkatu behar lehen mailako habe astunak edo inpaktu garrantzitsuak edo karga kontzentratuak jasaten dituzten egiturak.

3.G.: Aurrez egin al ditzakezu zuloak eta estandarrak ez diren luzerak moztu?

Bai. Aurrez zulaketa, izkinako ebaketa, zirrikitu, angeluzko ebaketa eta luzera finko ez-estandarrak marrazkien arabera egin daitezke. Horri esker, osagaiak muntatzeko prest iristen dira.

Q4: Zein da U kanalaren eta C/Z purlin atalen arteko aldea?

C eta Z atalak batez ere teilatu eta hormetako purlinetarako erabiltzen dira. U atalak euskarri, oinarri, txertatutako piezak, finkatzeko kanalak, gidak eta kokapen egituretarako erabiltzen dira. Hautaketak benetako egitura-funtzioari jarraitu behar dio.

5.G.: Hotz osatutako U-Channel erraz bihurrituko edo deformatuko al da?

Behar bezala fabrikatutako sekzio bat pasabide anitzeko konformazio, dimensionatu eta zuzenketa bidez pasatzen da biraka eta deformazioa kontrolatzeko, aplikagarri diren eskakizun estandarren barruan. Material zuzena, hormaren lodiera, sekzioaren tamaina eta instalazio metodoa ere garrantzitsuak dira zerbitzuan egonkortasun dimentsionala mantentzeko.

Q6: Zein da hobea, Q235B edo Q355B?

Q235B argi euskarri orokorretarako eta itxitura aplikazioetarako egokia da. Q355B-k sendotasun handiagoa eskaintzen du eta hobeto egokitzen da ekipamendu-oinarri astunetarako, tarte handiagoetarako eta indartze-lanetarako, egitura-diseinuak hala eskatzen duenean.

Q7: Azalera galbanizatu edo margotu daiteke?

Bai. Produktu estandarra altzairu beltz naturala da, eta, beraz, primer, pintura, hauts estaldura edo galbanizatu egokiekin prozesatu daiteke proiektuaren ingurunearen eta korrosioaren eskakizunen arabera.
