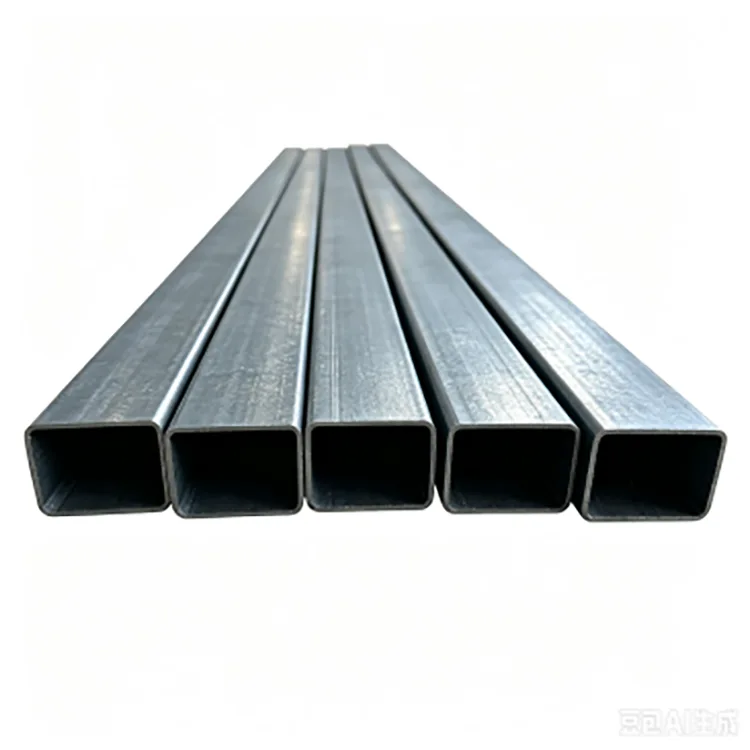

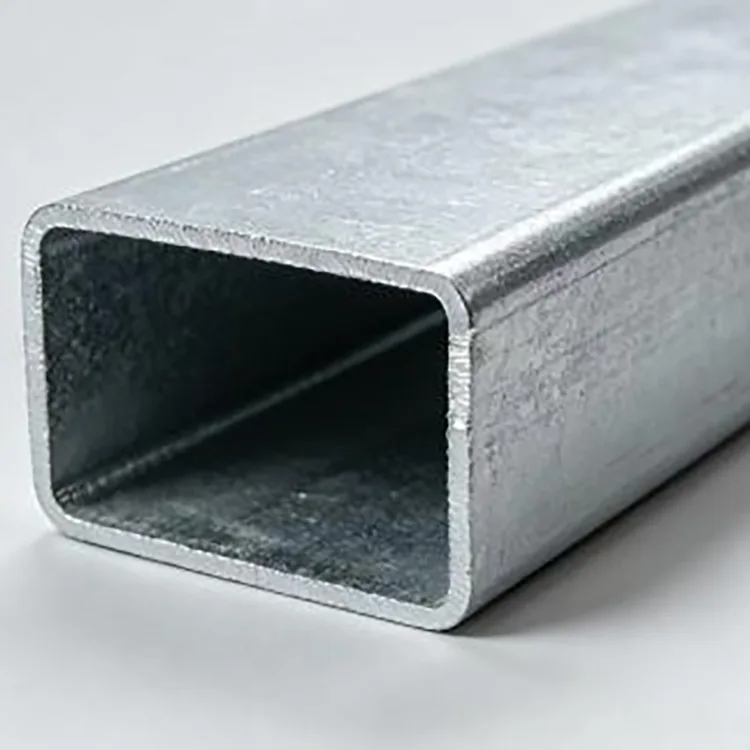

Beroan Galbanizatutako Altzairuzko Hodi Laukizuzena

Hot-Dip galvanizatutako altzairu angeluzuzeneko tutua Q235B, Q355B edo karbono-altzairu zehaztutako beste gradu batzuekin fabrikatutako sekzio laukizuzen soldatu bat da. Altzairu-zerrenda hotzean konformatzen da profil angeluzuzen batean, maiztasun handiko soldatuta, neurtuta eta moztuta, amaitutako hodia gainazaleko prestaketa eta beroan galvanizatu aurretik.

Sekzio laukizuzena erabilgarria da karga edo instalazio-espazioa hodi karratu batek ahalbidetzen duena baino norabide handiagoa denean. Parentesi, panel eta konexioei aurpegi zabalagoa eskaintzen die, sekzioa pisuan nahiko eraginkorra mantenduz. Kanpoko egituretarako, zinkaren estaldurak hezetasunaren eta atmosferaren korrosioaren aurkako babes gehigarria eskaintzen du, hodi hori estali gabeko altzairu beltzak gainazaleko tratamendu erregularra beharko lukeen aplikazioetarako egokia da.

Hodia luzera estandar gisa horni daiteke edo proiektuaren marrazkien arabera prozesatu daiteke, ebaketa, puntzonaketa, tolestura, zirrikitu, zulaketa, amaierako itxiera eta alaka barne.

Zehaztapen Teknikoak

Zergatik erabili sekzio angeluzuzena?

Atal laukizuzen eta karratuen arteko desberdintasun nagusia ez da itxura soila. Zabaleraren eta altueraren arteko erlazioak sekzioa egitura batean nola egokitzen den eta erabilgarri dagoen espazioa zein eraginkortasunez erabiltzen duen aldatzen du.

Hodi angeluzuzena sarritan hautatzen da kide horizontaletarako, markoetarako eta euskarrietarako, non norabide batek bestea baino sekzio-sakonera handiagoa behar duen. Horma gortinaren osagaiak, panelak, euskarriak eta pieza mekanikoak muntatzeko aurpegi zabalagoa ere eskaintzen du.

Adibidez, 100 × 60 mm-ko sekzio batek fabrikatzaileari zurruntasunaren, instalazio-espazioaren eta materialaren erabileraren konbinazio desberdina ematen dio 100 × 100 mm-ko hodi karratu batetik. Aukera zuzena, beraz, tartean, kargan, konexio-metodoan eta erabilgarri dagoen instalazio-espazioan oinarritu behar da, atalaren izenan bakarrik egon beharrean.

Beroko galvanizazioa: zer aldatzen den

Altzairuzko hodia eratu eta soldatzen da lehenik, gero galvanizatzeko prestatzen da. Gainazaleko kutsatzaileak eta oxidoak koipegabetzearen, desugertzearen eta aktibazioaren bidez kentzen dira, zink urtuak altzairuaren gainazalean behar bezala erreakzionatu dezan.

Prestatutako hodia zink urtuan murgiltzen da gutxi gorabehera 450 °C-tan. Erretiratu ondoren, hoztea eta akabera egiten dira babes-estaldura etengabea lortzeko.

Sekuentzia hori garrantzitsua da egitura-profiletarako, amaitutako sekzio angeluzuzenak, izkinak eta agerian dauden gainazalak barne, korrosioaren aurkako tratamendua jasotzen duelako eratu ondoren. Proiektuaren kontrataziorako, erosleek behar den zink-estalduraren zehaztapena baieztatu beharko lukete, hodi bat "galbanizatuta" dagoen galdetu beharrean.

Zink estaldura hautatzea

Zink estaldura egokia hodi angeluzuzena non instalatuko denaren araberakoa da.

Zifra hauek estaldura-aukerak dira, zerbitzu-bizitza-berme unibertsala baino. Kostaldeko, kimiko edo etengabe hezea den inguruneetarako, proiektuak estaldura-sistema osagarriak, drainatze-, ertz-babesa eta konexioaren xehetasunak ere kontuan hartu behar ditu.

Q235B edo Q355B?

Q235B egitura konbentzionalak, euskarriak, hesiak, makineria egiturak eta altzairugintza orokorretarako egokia da, non egiturazko kalkuluak erresistentzia handiagoko kalifikaziorik behar ez duen.

Q355B egokiagoa da diseinuak karga handiagoak, tarte luzeagoak, haize- edo elur-eskakizun gogorragoak dituenean edo atalaren pisua murriztea garrantzitsua denean. Azken kalifikazioa ingeniaritza kalkulutik hautatu behar da aplikazio bakoitzerako material sendoena aukeratu beharrean.

Esportazio-eskaeretarako, beharrezkoa den altzairu-kalifikazioa, aplikagarria den estandarra, propietate mekanikoak eta ikuskapen-dokumentuak berretsi behar dira ekoizpena baino lehen.

Hormaren lodiera eta atalaren tamaina

Hormaren lodierak eragin zuzena du sekzioaren pisuan, zurruntasunean, konexioaren indarran eta fabrikazioaren errendimenduan.

Garraio arineko markoek eta itxitura-egiturek horma meheko atalak erabil ditzakete, eta karga-euskarriek, ekipamendu-oinarriek eta kanpoko egitura handiagoak normalean horma lodiagoak behar dituzte.

20 × 40–200 × 400 mm-ko gamak marko nahiko trinkoak estaltzen ditu egitura-elementu handiagoen bidez. Aurrekontu bat egiteko, erosleek kanpoko neurriak, hormaren lodiera, luzera, altzairuaren kalifikazioa, zink estalduraren eskakizuna eta kantitatea eman beharko dituzte. Hodia egitura-elementu gisa erabiliko bada, tartea, karga eta konexio baldintzak ere erabilgarriak dira materiala aukeratzeko.

Fabrikazio-prozesua

Ekoizpena kalifikazioa, lodiera eta gainazaleko egoera egiaztatzen diren altzairuzko bobinekin hasten da. Ondoren, zerrenda berdindu eta pixkanaka hotzean eratzen da behar den profil angeluzuzenean.

Maiztasun handiko soldadurak eratutako bandarekin bat egiten du, eta ondoren dimensionatu eta zuzentzen da amaitutako sekzioa kontrolatzeko. Luzera finkoko ebaketa, puntzonaketa edo beste aurreprozesaketa batzuk eskariaren arabera egin daitezke galvanizatu aurretik.

Ondoren, prestatutako hodiak koipegabetze, desugertze eta fluxu tratamendua igarotzen dira. Beroko galvanizazioa 450 °C-tan egiten da, eta ondoren hoztea, zink gainazaleko akabera eta azken dimentsioa eta estalduraren ikuskapena egiten da.

Galbanizatu aurretik konformazio- eta puntzonaketa-eragiketa nagusiak burutzeak, gainera, fabrikazio garaian amaitutako zink-estaldurari alferrikako kalteak ekiditen laguntzen du.

Kalitate Kontrola Bidalketa Aurretik

Solaseko eskaerak egiteko, kalitatea ez da itxurak bakarrik zehazten. Sarrerako altzairuaren kalifikazioa eta lodiera egiaztatzen dira lehenik, eta ondoren dimentsioko ikuskapena egiten da konformazioan eta amaitutako hodiaren ikuskapenean.

Kontrol-puntu nagusiak dimentsio angeluzuzenak, hormaren lodiera, zuzentasuna, soldadura-egoera, ebaki luzera, gainazaleko kalitatea eta zink-estaldura dira. Estalduraren pisua edo lodiera adostutako proiektuaren zehaztapenarekin egiaztatu daiteke.

Esportazio-proiektuetarako, materialaren ziurtagiriak, ikuskapen-erregistroak, ontziratze-zerrendak eta beharrezko beste dokumentu batzuk egin daitezke eskaeraren arabera. Hirugarrenen ikuskapena ere antolatu daiteke erosleak edo proiektuak eskatzen duenean.

Non Erabiltzen Den

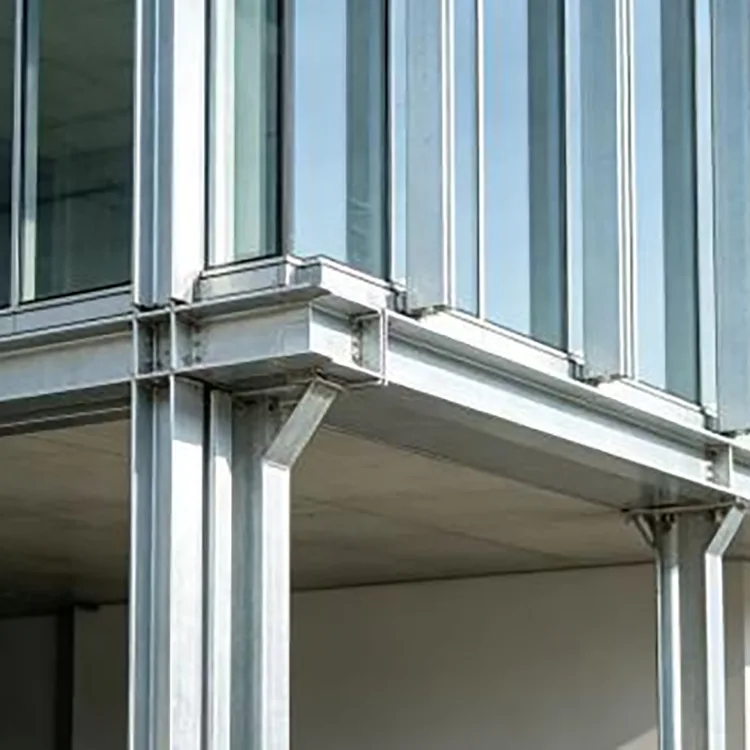

Gortina-horma eta eraikuntza-egiturak

Aurpegi angeluzuzena erosoa da horma gortinako markoetarako, fatxadako euskarrietarako, tabikeetarako eta bigarren mailako egitura-elementuetarako, non konexio espazioa eta norabide-zurruntasuna garrantzitsuak diren.

Udal eta Kanpo Egiturak

Baranda, esku-barandak, aterpeak, paisaia-egiturak, iragarki-markoak eta bistako beste altzairu-lanek beroan galbanizazioaren korrosioaren babes gehigarria dute.

Proiektu fotovoltaikoak

Hodi angeluzuzenak erabil daitezke hautatutako PV euskarri-elementuetarako, ekipo-markoetarako eta egitura osagarrietarako. Kostaldeko edo hezetasun handiko proiektuetarako, zinkaren zehaztapen handiagoa kontuan hartu behar da korrosio-ingurunearen arabera.

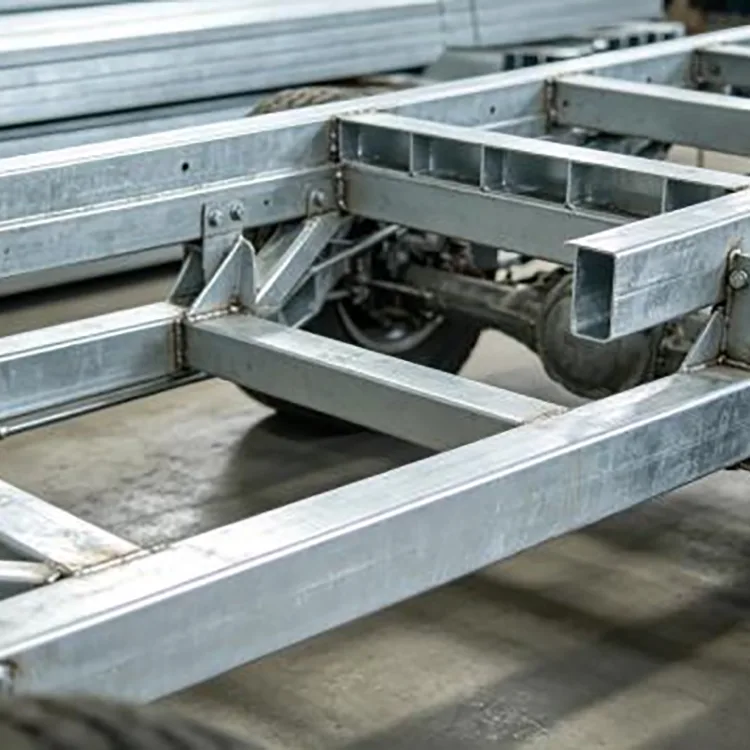

Makineria eta Ekipoen Markoak

Sekzio laukizuzenaren aurpegi lauek euskarrien instalazioa eta ekipamendua muntatzea errazten dute. Erabilera tipikoak makinen oinarriak, garraiatzaile-markoak, automatizazio euskarriak eta ekipamendu-plataformak dira.

Biltegiak eta Industria Instalazioak

Hodia rack osagaietarako, euskarrirako markoetarako, biltegiko egituretarako eta kide osagarrietarako erabil daiteke, non dimentsio-koherentzia eta korrosioarekiko erresistentzia behar diren.

Negutegiak, aldi baterako egiturak eta trukak

Bere geometria angeluzuzenaren, pisu moderatuaren eta erabilgarri dagoen prozesamenduaren konbinazioari esker, egokia da berotegi-markoetarako, eszena-egituretarako, behin-behineko markoetarako eta fabrikatutako beste multzo batzuetarako.

Bidalketa aurretik prozesatzea

Instalazio-dimentsioak errepikatzen dituzten proiektuetarako, aurreprozesamenduak ebaketa- eta zulaketa-lanak murrizten ditu lantokian.

Zerbitzu arruntak luzera finkoko ebaketa, puntzonaketa, zirrikitu, zulaketa, tolestura, alaka eta muturrak ixtea dira. Prozesatzea marrazki batean, DXF/CAD fitxategi batean edo dimentsio-programazioan oinarritu daiteke.

Galbanizatu ondoren zuloak edo mozketak egiten direnean, agerian dagoen altzairuaren eremuak zink ugariko konponketa babes egokia jaso behar du. Hori dela eta, orokorrean hobe da aurreikusitako puntzonaketa eta ebaketa burutzea beroan galvanizatzeko fasearen aurretik, produkzio-diseinuak ahalbidetzen duen bakoitzean.

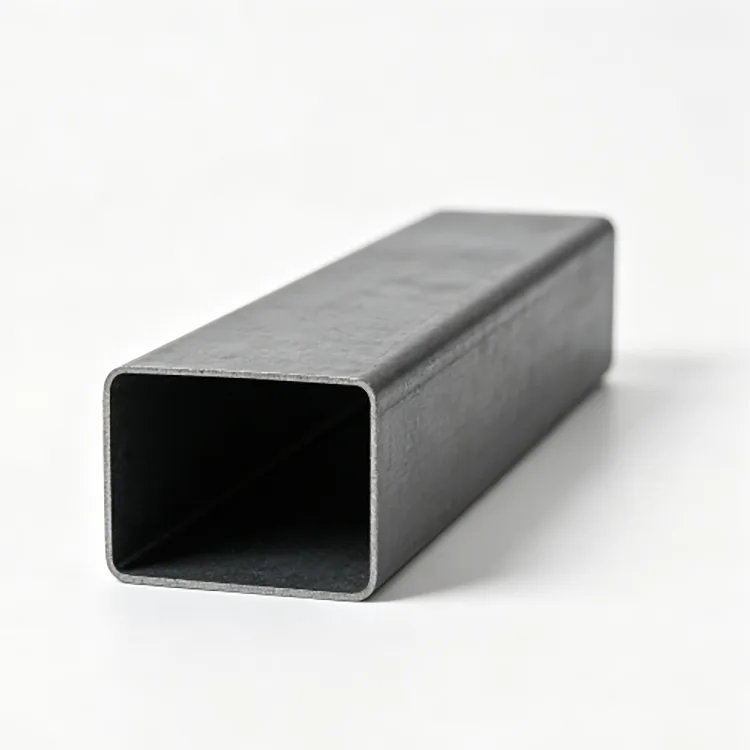

Beroan Galbanizatutako Hodi Laukizuzena vs Hodi Laukizuzen Beltza

Aukera, batez ere, instalazio-ingurunearen eta mantentze-baldintzen araberakoa da.

Hodi laukizuzen beltzak materialaren hasierako kostu txikiagoa du eta ondo funtziona dezake barruko egitura lehorretan, non gainazalak estaldura egokia jasoko duen edo korrosioa ez da kezka nagusia.

Beroan galvanizatutako hodi angeluzuzenak oztopo fisikoa eta sakrifizioko korrosioaren babesa eskaintzen dituen zink-estaldura du. Hori dela eta, egokiagoa da kanpoko eta hezeetako aplikazioetarako, non behin eta berriz margotzeak edo herdoil-tratamenduak mantentze lanak areagotuko lituzke.

Epe luzerako kanpoko proiektuetarako, erosketa prezioa soilik alderatzea engainagarria izan daiteke. Estalduraren zehaztapena, espero den esposizioa, fabrikazio-eskakizunak eta mantentze-plana kostuen konparazioan sartu behar dira.

Proiektuen Aplikazioak

Udal Garraio Egitura

Udal errepide eta trafiko proiektu batek Q235B 100×60×4 mm-ko hodi laukizuzen galbanizatua erabili zuen euskarri-markoetarako, errepideko aterpeak eta baranda-egiturak barne. Sekzio angeluzuzeneko zurruntasunaren eta galbanizatutako babesaren konbinazioa euriaren, haizearen eta hautsaren kanpoko esposiziorako hautatu zen.

Biltegia eta Industria Instalazioa

Biltegi logistikoko proiektu batek 40 × 80 × 2,0 mm-ko hodi laukizuzen galbanizatua erabili zuen rack eta ekipamendu-markoa aplikazioetarako. Sekzio-neurri koherenteek muntaian lagundu zuten, eta galbanizatutako gainazala, berriz, biltegiarekin eta industria-erabilerarekin lotutako baldintza hezeetarako egokia zen.

Kontratazio-zerrenda

Eskaera handi bat egin aurretik, berretsi puntu hauek:

Ohiko galderak

Zein da altzairu galbanizatuzko hodi laukizuzenaren eta karratuaren arteko aldea?

Hodi karratuak albo-dimentsio berdinak ditu eta geometria orekatuagoa behar duten zutabe, koadro eta kideentzako erabili ohi da. Hodi angeluzuzenak alboko luzera desberdinak ditu eta sarritan erosoagoa da kide horizontaletarako, gortina-horma-markoetarako, ekipo-egituretarako eta norabide-zurruntasuna edo muntatzeko gainazal zabalagoa erabilgarria den aplikazioetarako.

Hodi angeluzuzena dimentsio ez-estandarran horni daiteke?

Bai. Atalen tamaina ez-estandarrak, luzera finkoak eta prozesatzeko baldintzak proiektuaren marrazkiaren eta ekoizpenaren bideragarritasunaren arabera eztabaida daitezke.

Moztu eta zulatu al dezakezu hodia bidali aurretik?

Bai. Ebaketa, puntzonaketa, zirrikitu, zulaketa, tolestura, amaierako itxiera eta alaka antolatu daitezke. Galbanizatutako produktuetarako, planifikatutako prozesaketa normalean beroan galvanizatu aurretik bukatzen da, posible denean.

200-275 g/m²-ko zink-estaldura beharrezkoa al da kanpoko proiektu guztietan?

Ez. Barnealdeko kanpoko esposizio arruntak ez du automatikoki zink maila altuena eskatzen. Estaldura hezetasunaren, gatz-spray, esposizio kimikoaren, bustitze-maiztasunaren eta aurreikusitako zerbitzu-epearen arabera hautatu behar da.

Q355B ordezkatu al dezake Q235B zuzenean?

Ez automatikoki. Q355B-k indar handiagoa duen arren, altzairuaren kalifikazioa aldatzeak ez du esan nahi sekzio bera beti erabil daitekeenik egitura-diseinua, konexioak, soldadura-baldintzak eta aplikagarria den estandarra egiaztatu gabe.

Beroan galvanizatutako hodi laukizuzena solda daiteke?

Bai, baina soldatzeak bertako zink-estaldura kaltetzen du eta zinka duten keak sortzen ditu. Aireztapen egokiak, soldadura prozedurak eta soldadura osteko zink ugariko konponketa behar dira.

Zer dokumentu eman daitezke esportazio-eskaeretarako?

Materialen ziurtagiriak, produktuen ikuskapen-erregistroak, ontziratze-zerrendak, merkataritza-fakturak eta beste esportazio- edo proiektu-dokumentu batzuk adostutako eskakizunen arabera presta daitezke.

Zein da entrega-denbora normala?

Baldintza arrunten eskaerak normalean 3-7 lanegunetan bidaltzeko prestatu daitezke. Produkzio-agindu estandarrak 10-15 lanegun ingurukoak izaten dira normalean, eta bolumen handiko edo pertsonalizatutako eskaerak atalaren tamainaren, zinkaren estalduraren eta prozesatzeko eskakizunen arabera baieztatu behar dira.
